INSTALLATION

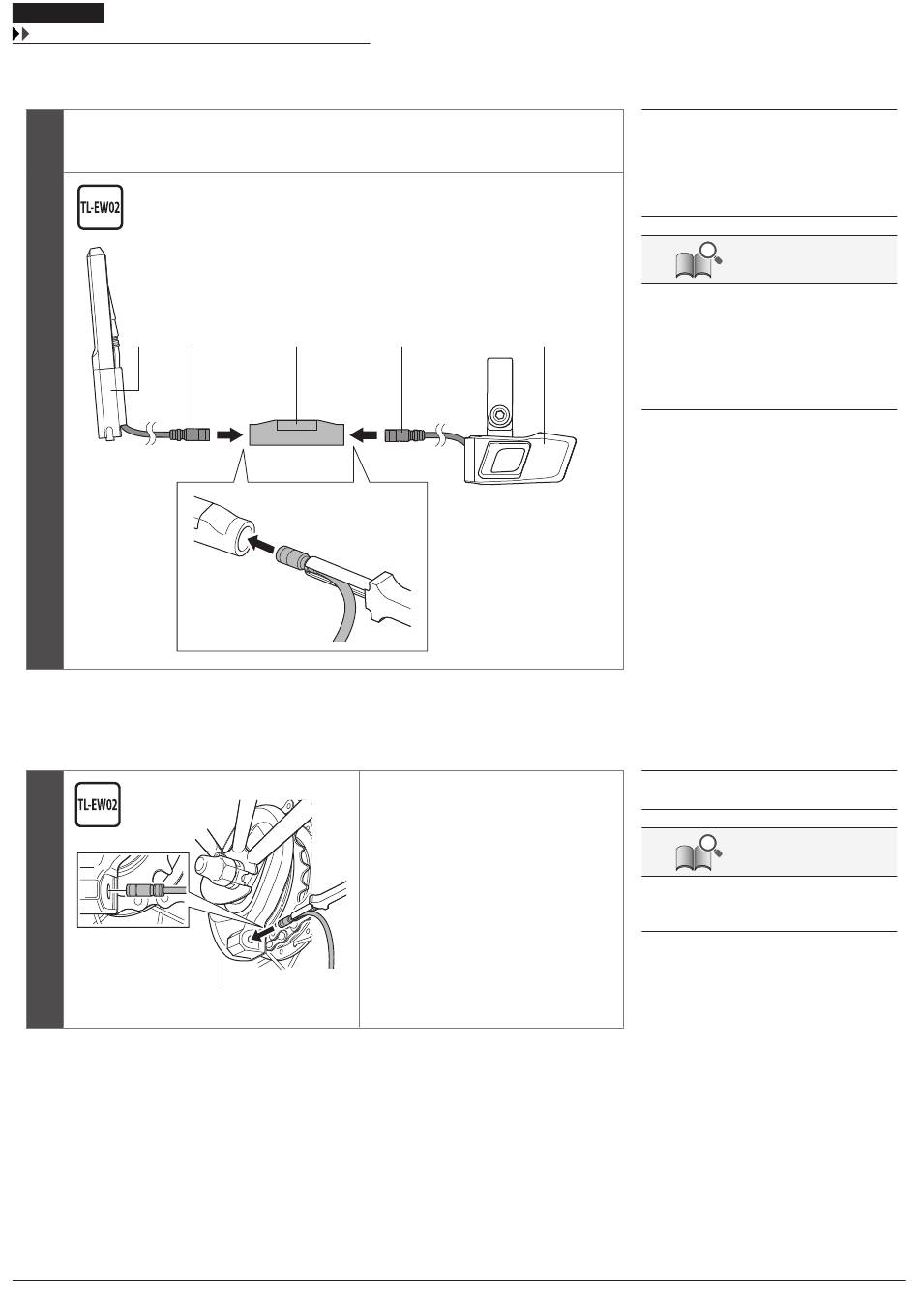

Instructions d'installation de la manette de changement de vitesse
„ Instructions d'installation de la manette de changement de vitesse
Branchez le câble électrique (B) sur la manette de changement de vitesse (D) côté raccord (C).
Connectez le câble électrique à l'adaptateur B DI2 (A) côté de la même manière.
(A)
(B)
„ Instructions d'installation de l'unité moteur
(C)
Branchez le fil électrique relié à
l'adaptateur B DI2 sur l'unité moteur (A).
(A)
(B)
(D)
14
(A)
Adaptateur B DI2 EW-EX010
(B)
Câble électrique EW-SD50
(C)
Raccord EW-JC200
(D)
Manette de changement de vitesse
INFOS TECHNIQUES
•
Si le EW-JC200 n'est pas utilisé, connectez
directement le câble électrique relié
à l'adaptateur B DI2 à la manette de
changement de vitesse.
•
La longueur maximale du fil électrique
1 600 mm.
(A)
Unité du moteur
INFOS TECHNIQUES
La longueur maximale du fil électrique est
de 700 mm.
