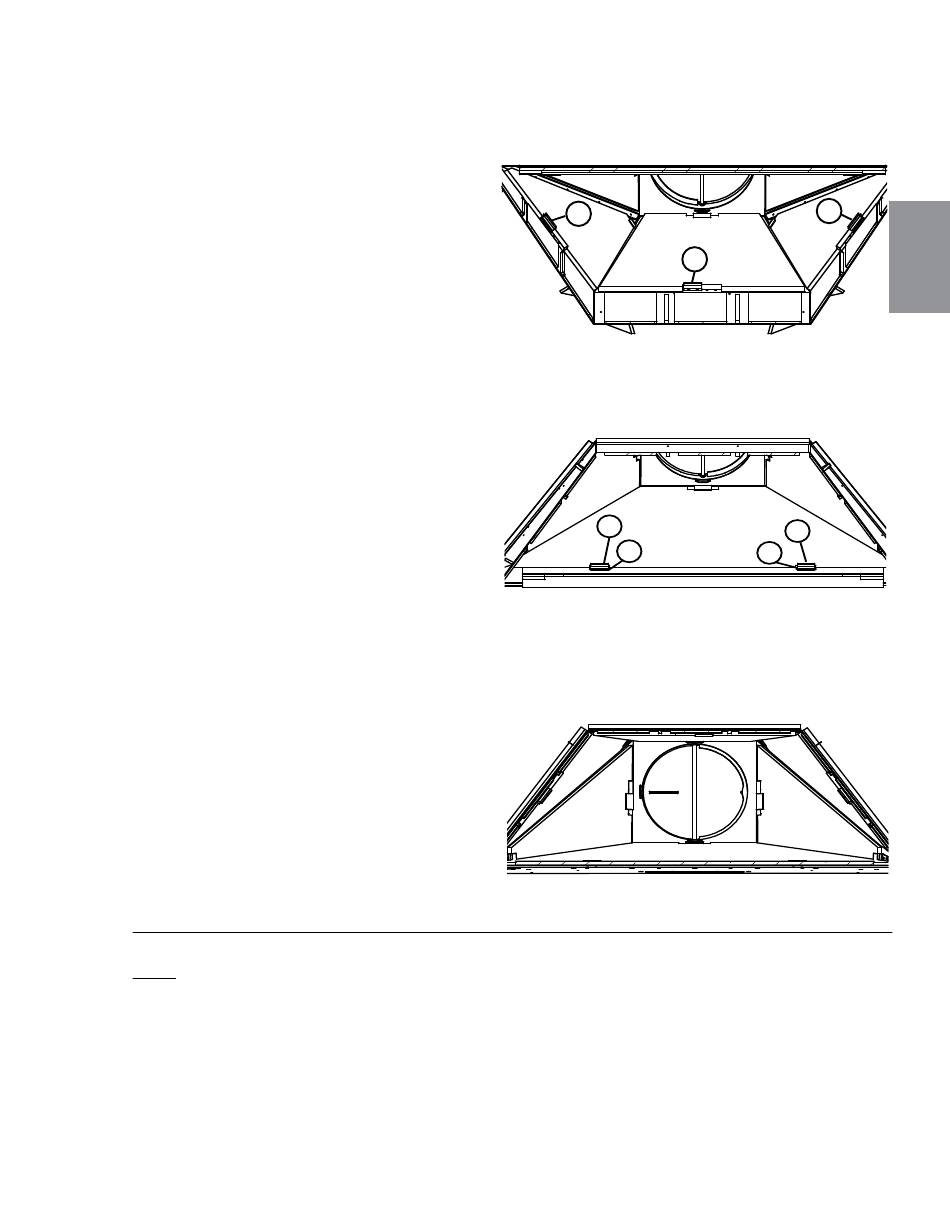

6.7 REMPLACEMENT DES PANNEAUX ISOLANT DU CHAMBRE DE FUMÉE
A. Retirez les vis des supports et enlevez
le panneau arrière de la chambre de
combustion en le faisant glisser. Répétez
pour les deux panneaux latéraux. (FIG.1)
B. Retirez les vis des supports inférieurs et
enlevez le panneau avant inférieur. Puis
retirez les vis des supports supérieurs
et enlevez le panneau avant supérieur.
(FIG.2)
C. Retirez les vis des supports latéraux
inférieurs et enlevez les panneaux latéraux
supérieurs.
NOTE : Les panneaux isolants de la chambre de combustion sont fragiles. Manipulez-les avec
soin.
D. Glissez le panneau supérieur dans la chambre de combustion et installez les 4 supports retirés
à l'étape C. (FIG.3)
E. Glissez le panneau avant supérieur dans la chambre de combustion, puis glissez le panneau
avant inférieur et installez les supports. (FIG.2)
F. Glissez les panneaux latéraux puis le panneau arrière dans la chambre de combustion et
installez les supports. (FIG.3)
2
1
6
4
W415-1676 / A / 03.17.17
77
3
FR
FIG.1
7
5
FIG.2
FIG.3
