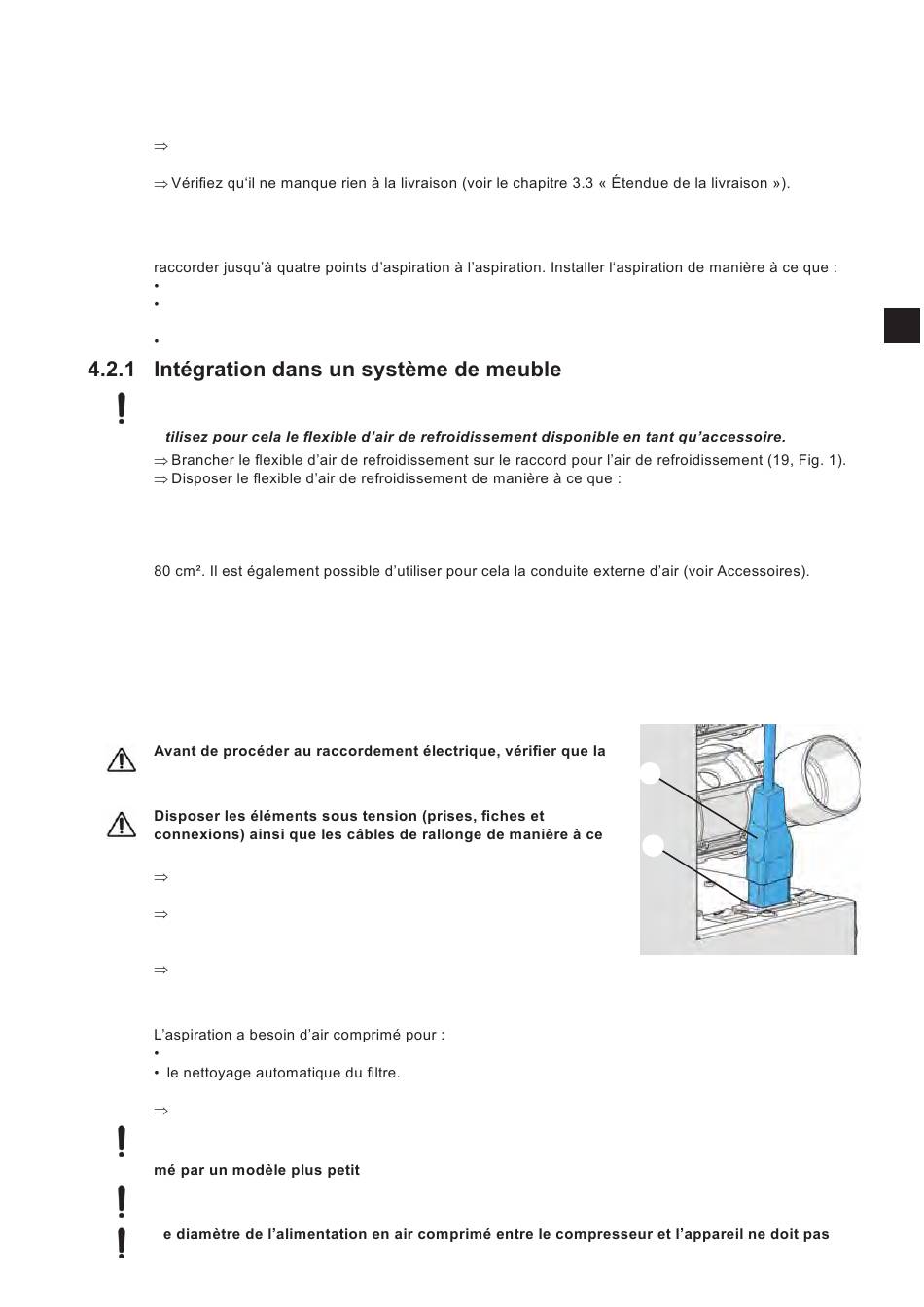

4. Mise en service
4.1
Déballage
Sortez l'appareil et les accessoires du carton de transport. Vous trouverez d'autres accessoires dans
le tiroir à poussière. Pour savoir comment ouvrir le tiroir à poussière, voir chap. 6.1).
4.2
Installation
L'aspiration est un appareil conçu pour être installé sur le sol (par ex. sous une table). Il est possible de
l'évacuation de l'air rejeté au dos de l'appareil ne soit pas entravée.
la distance par rapport aux différents points d'aspiration soit à peu près la même (à ce sujet, voir
chap. 4.5).
la face avant soit facilement accessible pour permettre le retrait du bac à poussière.
En cas d'intégration dans un système de meuble, l'aspiration doit être alimentée en air de re-
froidissement externe !
U
- il n'aspire pas l'air chaud rejeté par l'aspiration mais de l'air provenant d'une zone plus fraîche.
- aucune saleté ne soit aspirée (par exemple, ne pas le poser sur le sol).
Pour l'air rejeté, il faut prévoir une ouverture de ventilation en vue de permettre l'évacuation de l'air
chaud rejeté au dos de l'appareil. La section d'ouverture pour le passage de l'air doit être d'au moins
La hauteur de l'appareil peut être réglée au moyen des pieds réglables en hauteur de l'appareil (voir
Accessoires). Les instructions de montage correspondantes sont jointes aux pieds de l'appareil.
4.2.2 Conduite externe d'air
Il est possible d'évacuer l'air rejeté hors du laboratoire à l'aide d'une conduite externe d'air (voir Acces-
soires). Les instructions de montage correspondantes sont jointes à la conduite externe d'air.
4.3
Raccordement électrique
tension indiquée sur la plaque signalétique concorde avec la
tension de l'alimentation locale.
que le degré de protection soit conservé.
Éteindre l'appareil en appuyant sur le commutateur marche/
arrêt (3, Fig. 1).
Brancher le câble d'alimentation (18) sur la prise de raccorde-
ment au secteur de l'appareil (13). Sur la version 120 V, le câble
est solidaire de l'aspiration.
Brancher le câble d'alimentation dans la prise de courant.
4.4
Raccordement pneumatique
l'ouverture et la fermeture des vannes à manchon pneumatiques,
Le tuyau d'alimentation en air comprimé est solidaire de l'appareil (9, Fig. 1).
Brancher le tuyau à air comprimé au réseau d'air comprimé, la connexion étant montée.
Tenir compte de la pression de raccordement minimale/maximale, voir les données techniques
au chap. 8.1 ! Ne pas remplacer la connexion montée sur le tuyau d'alimentation en air compri-
L'air comprimé doit être propre, sec (absence d'eau de condensation) et exempt d'huile. L'air
comprimé humide peut entraîner l'endommagement de l'appareil !
L
être inférieur à 10 mm.
!
- 7 -
18
13
FR
Fig. 3
