3. Description du produit

3.1
Description générale
L'appareil est une aspiration pour poste de travail conçue pour l'aspiration de poussières dans les
laboratoires de prothèses dentaires.
L'aspiration comprend quatre canaux d'aspiration auxquels il est possible de raccorder respectivement
un point d'aspiration (par ex. un poste de travail).
L'aspiration peut être utilisée aussi bien en mode manuel qu'en mode automatique. En mode auto-
matique, le fonctionnement de l'aspiration dépend de celui des producteurs de poussière électriques
raccordés.
3.2
Composants et éléments fonctionnels
1 Silent V4
2 Zone de commande
3 Commutateur marche/arrêt
4 Cache frontal
5 Tiroir à poussière
7 Vanne à manchon avec embout d'aspira-
tion (pivotable)
8 Tuyau d'aspiration (non compris dans la
livraison)
9 Tuyau d'alimentation en air comprimé
10 Câble d'interface QCB
11 Port USB
1
3
2
4
12
14
13
14
6
5
11
16
12 Interface QCB
13 Prise de raccordement au secteur Silent V4
14 Disjoncteur
15 Quattro Control-Box (= QCB)
16 Coude d'aspiration
17 Prise de raccordement au secteur QCB
18 Câble d'alimentation
1 x Silent V4 (solidaire de l'appareil Silent V4
dans le cas de la version 120 V)
1 x QCB (solidaire du QCB dans le cas de la
version 120 V)
19 Raccord pour l'air de refroidissement
19
7
7
10
15
17
- 5 -
2 x 18
8

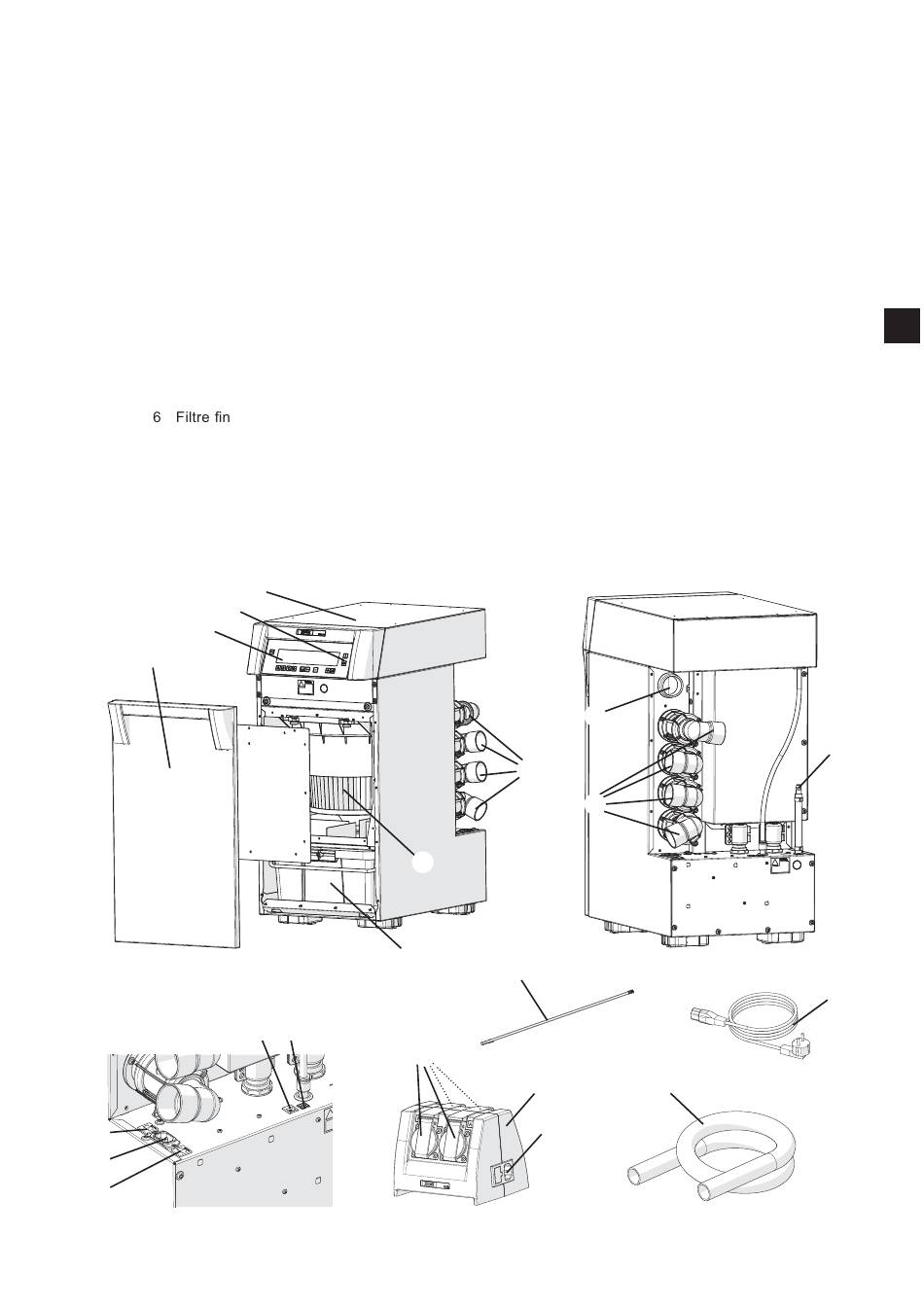

Fig. 1
