QUICK START
800 A - 3200 A
FR
ATyS
p
Inverseur de sources motorisé
Automatic Transfer Switching Equipment
Opérations préalables
Vérifiez les points suivants au moment de la réception du
colis :
- le bon état de l'emballage et du produit
- la conformité de la référence du produit avec votre
commande
- le contenu de l'emballage :
1 produit ATyS p
1 sachet poignée + clip de fixation
1 Quick Start
Danger et avertissement
Risque d'électrocution, de brûlures ou de blessures aux
personnes et/ou de dommages à l'équipement.
Ce guide rapide est conçu pour du personnel dûment formé
à l'installation et à la mise en service de ce produit. Pour
plus d'informations, consulter le manuel d'instructions du
produit disponible sur le site Internet de SOCOMEC.
• Ce système doit toujours être installé et mis en service
par du personnel qualifié et habilité.
• Les opérations de maintenance et d'entretien doivent
être réalisées par du personnel formé et autorisé.
• Veillez à ne pas manipuler les câbles raccordés à la
puissance ou aux commandes de l'ATyS dès lors qu'une
tension est susceptible d'être présente sur le produit.
• Utilisez toujours un dispositif de détection de tension
approprié pour confirmer l'absence de tension.
• Prenez garde à la chute de matériels métalliques dans
l'armoire (risque d'arc électrique).
- Pour 800 - 3200 A (Uimp = 12 kV). Les terminaisons doivent
respecter un espace minimum de 14 mm entre les pièces
sous tension et les pièces destinées à être mises à la terre
et entre les pôles.
Le non-respect de ces consignes de sécurité exposera
l'intervenant et son entourage à des risques de dommages
corporels graves susceptibles d'entraîner la mort.
Risque de détérioration de l'appareil
En cas de chute du produit, il est préférable de le remplacer.
Accessories
• Barres de pontage et kit de connexion.
• Transformateur de tension de commande (400 V 230 VAC).
• Alimentation DC (12/24 VDC
230 VAC).
• Ecrans entre phases.
• Cache-bornes.
• Ecrans de protection des plages.
• Contacts auxiliaires (montage usine).
• Cadenassage en 3 positions (I - O - II - montage usine).
• Dispositif de vérouillage de la manœuvre
(RONIS - EL 11 AP - montage usine).
• Cadre de porte.
• Interface déportée ATyS D20
(remote control / display unit).
• Câble RJ45 pour ATyS D20.
• Kit de prise de tensions et alimentation.
• Transformateurs de courant.
• Modules encliquetables (option)Communication RS485
MODBUS, 2 entrées/2 sorties, communication Ethernet,
communication Ethernet + passerelle RS485 JBUS/
MODBUS, sorties analogiques, sorties impulsions.
Pour de plus amples détails, veuillez consulter la notice de
montage chapitre - "Pièces de rechange et accessoires".
www.socomec.com
Espace téléchargement : brochures,
catalogues et notices:
http://www.socomec.com/en/
documentation-atys-p
Mise en service
ÉTAPE 1
ÉTAPE 2
Installation du
Raccordement
Raccordement
produit sur
de la puissance
bornier contrôle /
platine / armoire
ÉTAPE 1
Montage
1
Recommandé
Attention : le produit doit
toujours être installé sur
une surface plane et rigide.
ÉTAPE 2
Raccordement de la puissance
A raccorder avec des cosses ou des barres rigides/flexibles.
Section minimale câble Cu (mm²)
Section barre Cu conseillée (mm²)
Section maximale câble Cu (mm²)
Largeur maximale barre Cu (mm)
Type de vis
Couple de serrage conseillé (lb.in/Nm)
Couple de serrage maxi (lb.in/Nm)
ÉTAPE 3
ÉTAPE 4
ÉTAPE 5
Raccordement de
Vérification
l'alimentation, de
commande
la mesure et des
entrées/sorties

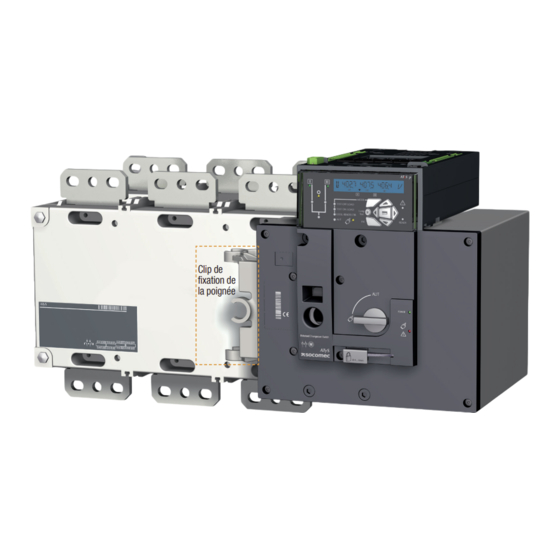

Clip de
fixation de
la poignée
2
M8 Type Z
M8
OK
OK
BOÎTIERS B6
800 A
1000 A
1250 A
2x185
-
2x50x5
2x63x5
2x63x7
4x185
4x185
4x185
63
63
M8
M8
M10
73.46/8.3 73.46/8.3 177.02/20
115.06/13 115.06/13 230.13/26
ÉTAPE 6
Programmation
A - Logiciel
(Contrôle à distance)
B - Clavier
Mode cadenassage
BOÎTIERS B7
BOÎTIERS B8
1600 A
2000 A
2500 A
-
-
-
-
2x100x5
3x100x5 2x100x10 3x100x10
6x185
-
-
63
100
100
100
M12
M12
M12
354.04/40
354.04/40 354.04/40 354.04/40
398.30/45
398.30/45 398.30/45 398.30/45
ÉTAPE 7A
Mode AUT
(Contrôle
automatique)
ÉTAPE 7B
Mode AUT
ÉTAPE 7C
Mode manuel
ÉTAPE 7D
3200 A
-
-
100
M12
