11.2.5.2 Contrôle pneumatique – levée pneumatique pour la fonction NEP/SEP
La figure 9 montre la conception de la soupape
de sécurité à réglage pneumatique et à levée
pneumatique pour la mise en fonction du NEP/SEP.
Pour que la fonction de soupape de NEP/SEP
fonctionne, la chambre (ii) doit être pressurisée.
La pression agit sur la face arrière du piston (B).
Ce faisant, la tête de la soupape (A) et le piston (B)
solidaires l'un de l'autre, se déplacent contre la force
créée par la pression de contrôle à l'intérieur de la
chambre (i).
Si la pression d'ajustement de la soupape est
conservée pendant le fonctionnement de la
soupape en mode NEP/SEP, la pression nécessaire
pour lever la soupape doit être supérieure d'environ
0,5 bar à la pression d'ajustement dans la chambre
(i).
Pour retourner à la fonction de soupape de sécurité,
la chambre (ii) doit être complètement vidée de son
air.
102
ii
B
i

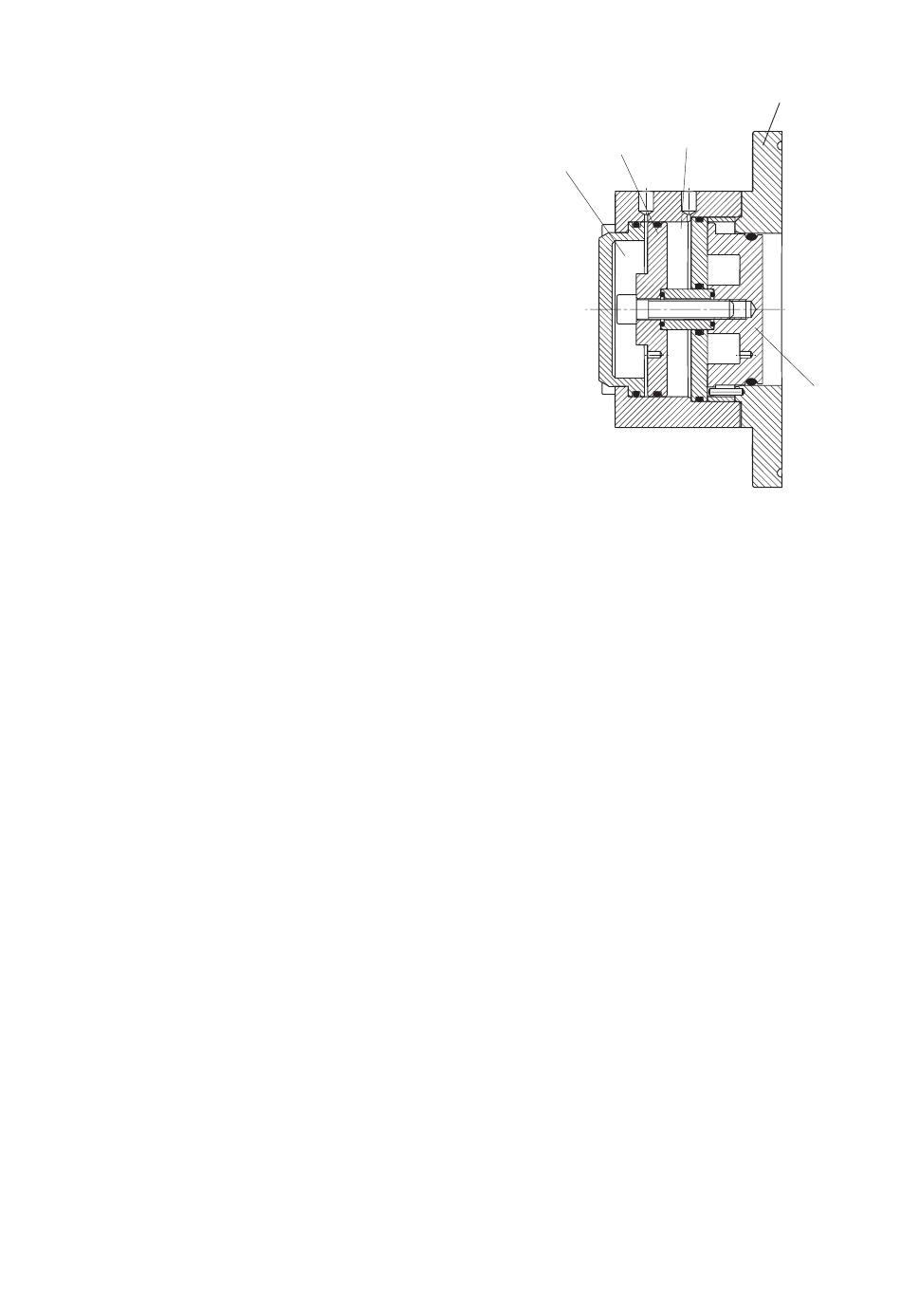

Figure 9 : Soupape de sécurité
Pneumatique ouverte pour NEP/SEP
A.0500.303 – IM-TW/15.00 FR (10/2011)
Couvercle avant
A
