Exemple de recette
Cet exemple montre comment une erreur peut être lue dans la première phase de recette

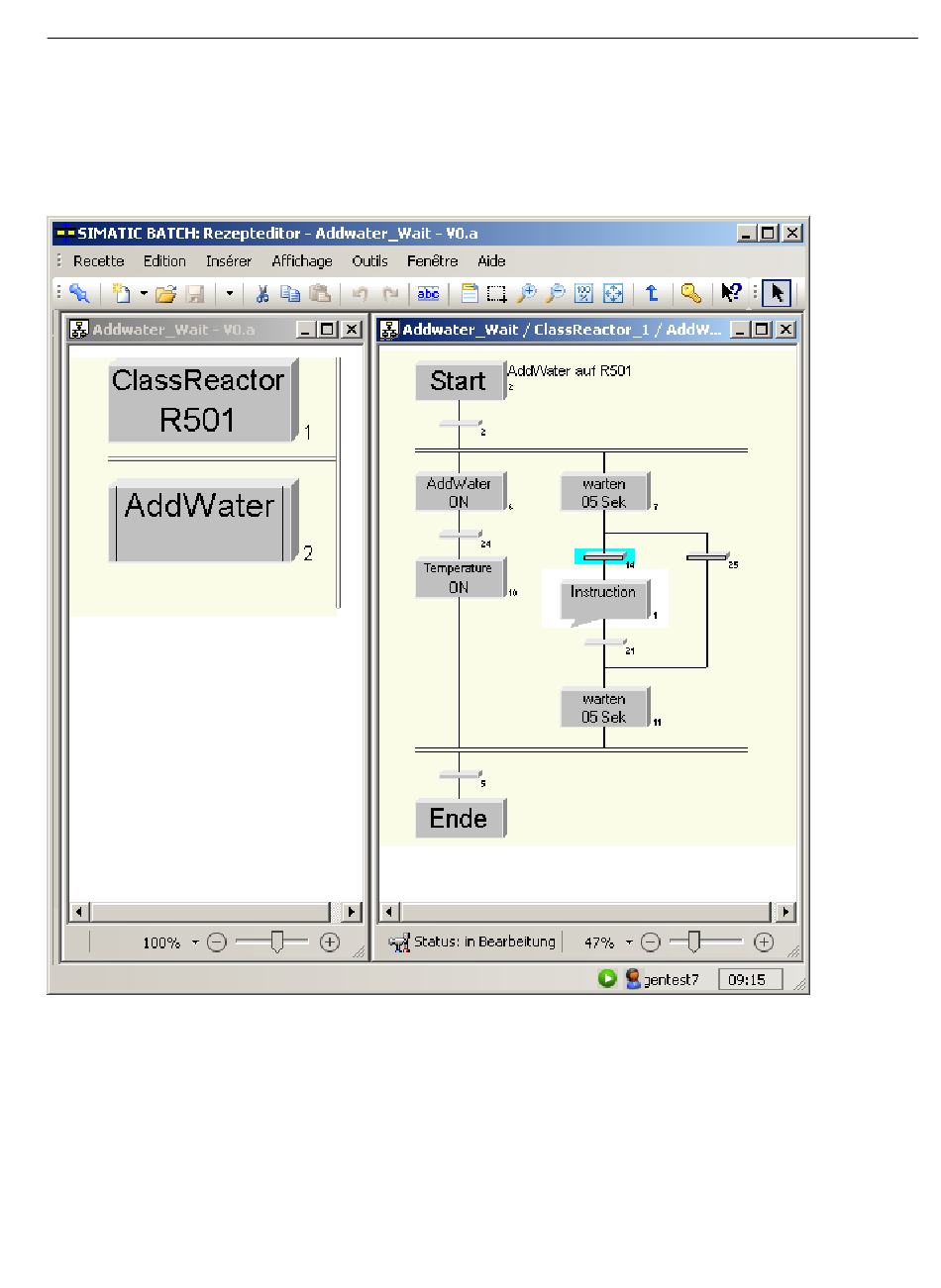

"heating" et les différentes possibilités de réaction. Dans le graphique, un exemple de recette
est complété par la fonctionnalité voulue.
Configuration des réceptivités de transition
La description ci-après explique comment configurer les réceptivités de transition 14 et 25.
1. Ouvrez dans l'éditeur de recettes une recette principale validée pour le traitement.
2. Double-cliquez sur la transition 14 dans la branche ET. Cliquez sur le bouton "Nouveau"
de l'onglet "Condition" Cliquez ensuite sur le bouton "Modifier".
SIMATIC BATCH V9.0 SP1
Manuel d'utilisation, 11/2017, A5E38210381-AB
Editeur de recettes BATCH
10.4 Création de recettes
633
