10.3.1.2 Conversion de sous-structures dans l'éditeur de recettes BATCH
Principe

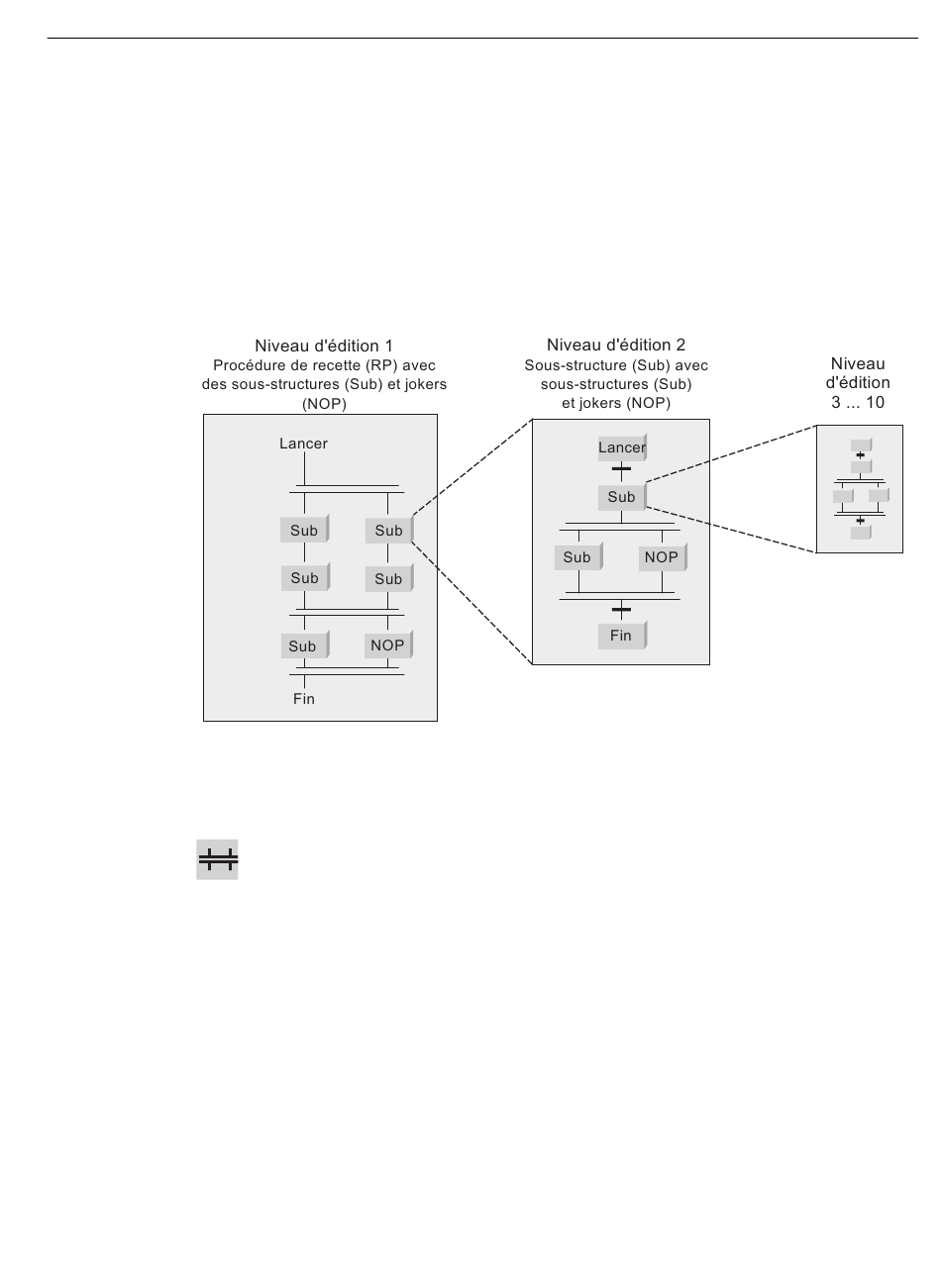

La figure ci-dessous illustre la conversion des sous-structures lors de l'édition de recettes
simples avec l'éditeur de recettes BATCH. Une sous-structure peut à son tour être constituée
d'autres sous-structures.
La structure d'une recette simple peut être éditée dans jusqu'à environ vingt niveaux avec
l'utilisation de sous-structures.
Synchronisation
La synchronisation permet de coordonner l'exécution des graphes séquentiels de la recette.
Dans des recettes simples, il est possible de synchroniser des branches d'une divergence en
ET.
A chaque point de synchronisation, vous pouvez choisir de mettre en attente ou non l'exécution
du graphe. Si vous sélectionnez "Avec verrouillage", le graphe attend jusqu'à ce que les autres
graphes concernés aient atteint la ligne de synchronisation (ils peuvent également déjà être
plus loin). Si "Avec verrouillage" n'est pas sélectionné, le graphe n'attend pas les autres
graphes. Le système mémorise cependant que le point de synchronisation a été atteint.
