Editeur de recettes BATCH
10.4 Création de recettes

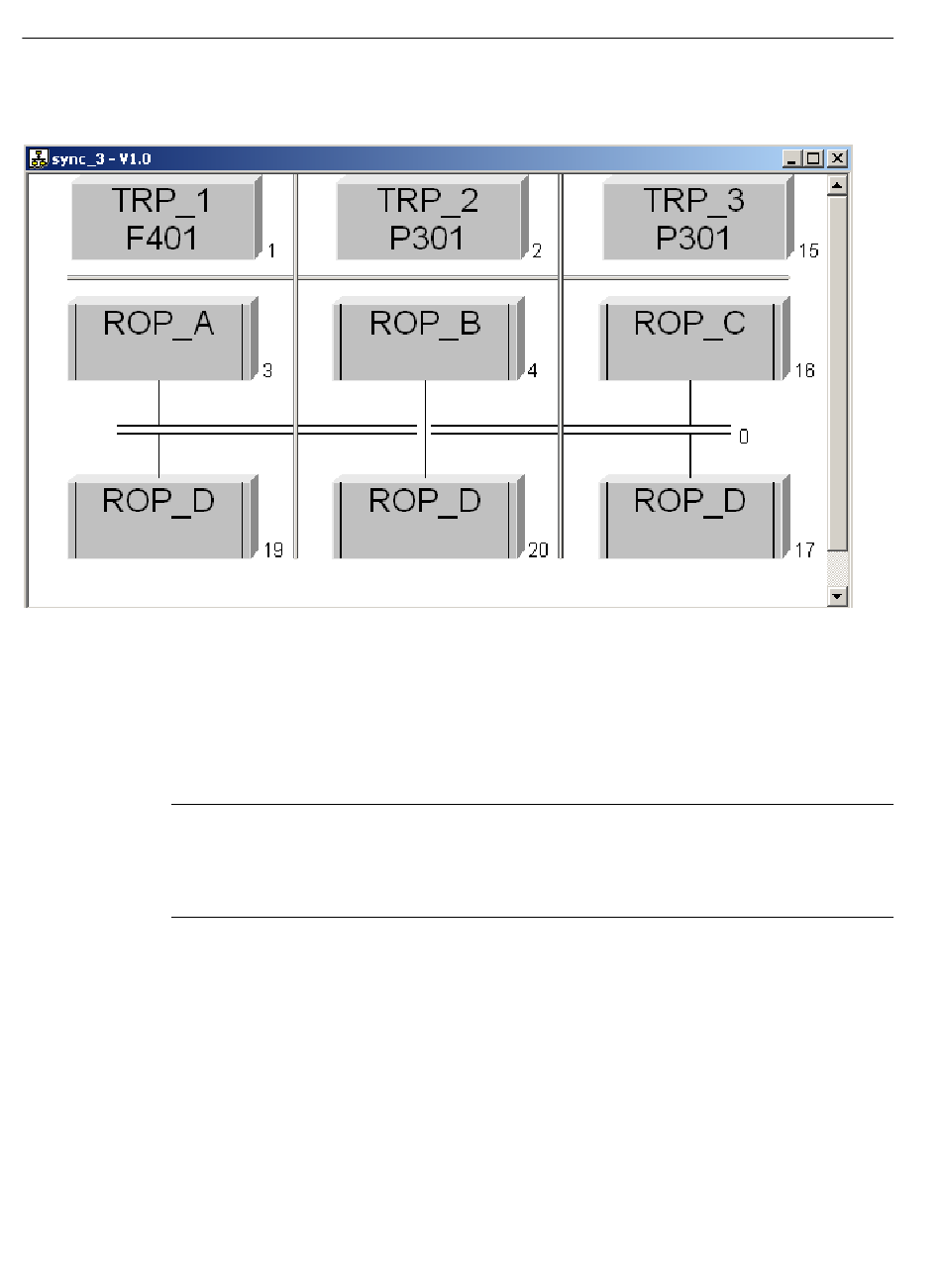

Exemple 3
La synchronisation est réalisée entre RUP_1 et RUP_3. RUP_2 n'est pas concerné.
10.4.5.17

Utilisation de sous-structures

Pour sélectionner une sous-structure, cliquez sur l'icône ou utilisez le lasso. Pour aller dans
une sous-structure, double-cliquez sur l'icône de la sous-structure. L'éditeur ouvre une
nouvelle fenêtre affichant le contenu de la sous-structure.
Remarque
Les sous-structures sont uniquement créées dans des recettes simples.
Les sous-structures présentent les mêmes possibilités fonctionnelles que les opérations de
recette dans les recettes hiérarchiques.
Insertion
Pour insérer une sous-structure dans le diagramme de l'éditeur de recettes BATCH, procédez
de la manière suivante :
1. Choisissez la commande de menu Insertion > Elément de procédure de recette ou l'icône
correspondante dans la barre d'outils.
2. Cliquez entre deux objets individuels (éléments de structure) ou sur une pseudo sous-
structure.
