Introduction au produit et installation
4.6 Capacités fonctionnelles
4.6.2
Structures de cellules BATCH
Configuration de cellules avec SIMATIC BATCH

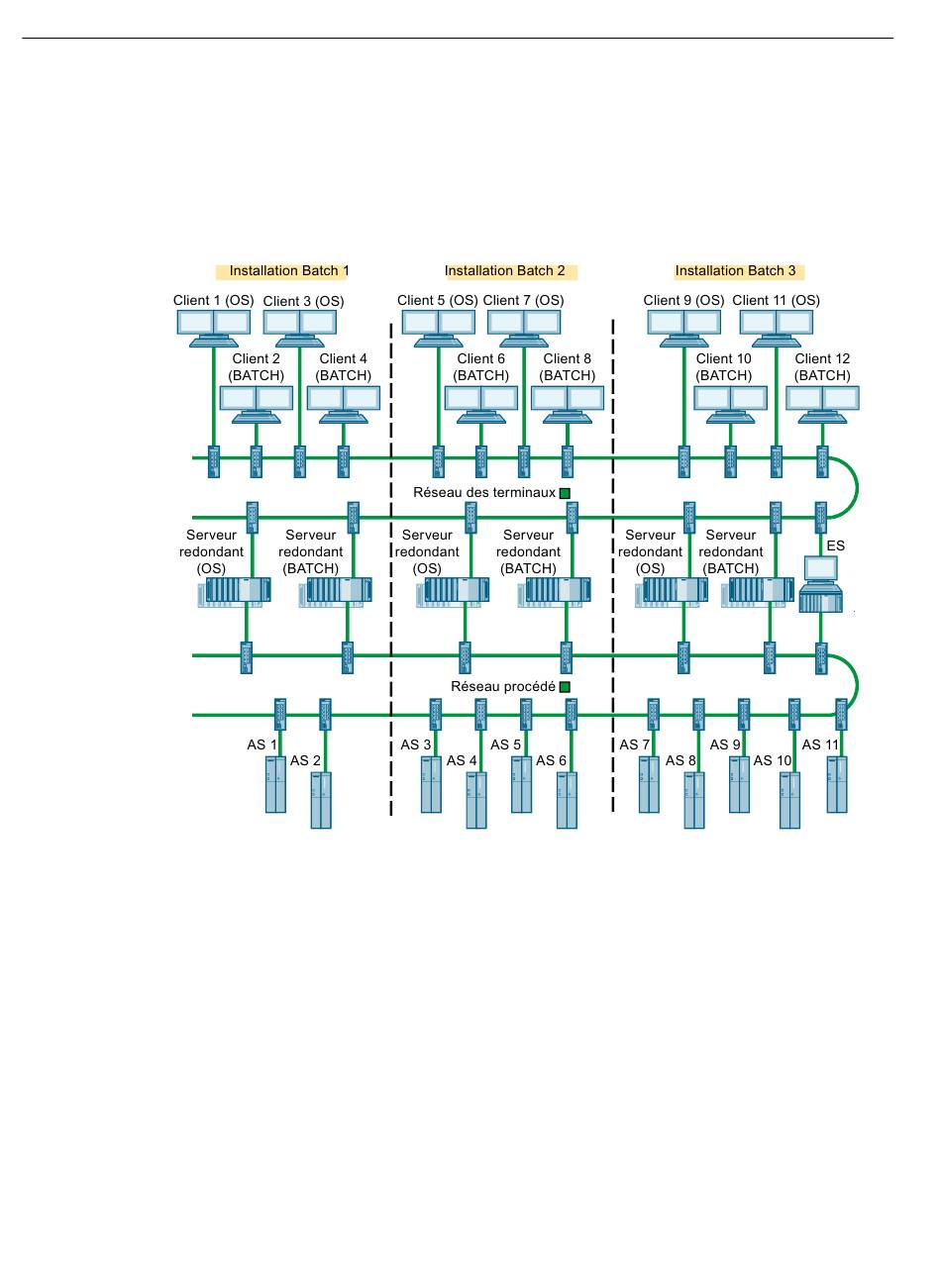

La figure suivante représente une structure de cellule possible pour une cellule
SIMATIC BATCH complexe.
Figure 4-3
Fonctionnement de cellules BATCH
La figure "Configuration de cellule" montre que trois cellules BATCH peuvent exister de
manière complètement indépendante les unes des autres dans un réseau des terminaux et
réseau procédé commun. Dans des cellules de processus très complexes à capacité
fonctionnelle élevée, une architecture distribuée sur plusieurs cellules BATCH est nécessaire.
Configuration de cellules
Les grandeurs caractéristiques suivantes sont importantes pour le dimensionnement de vos
cellules BATCH :
● Nombre de systèmes d'automatisation par cellule BATCH
● Nombre de clients par cellule BATCH
74
Configuration de cellules
SIMATIC BATCH V9.0 SP1
Manuel d'utilisation, 11/2017, A5E38210381-AB
