IT
ALIMENTAZIONE
ELETTRICA
N
L1
L2
L3
Messa a terra
Stanza della sauna
B2
B1
Stufta
max. 11 kW

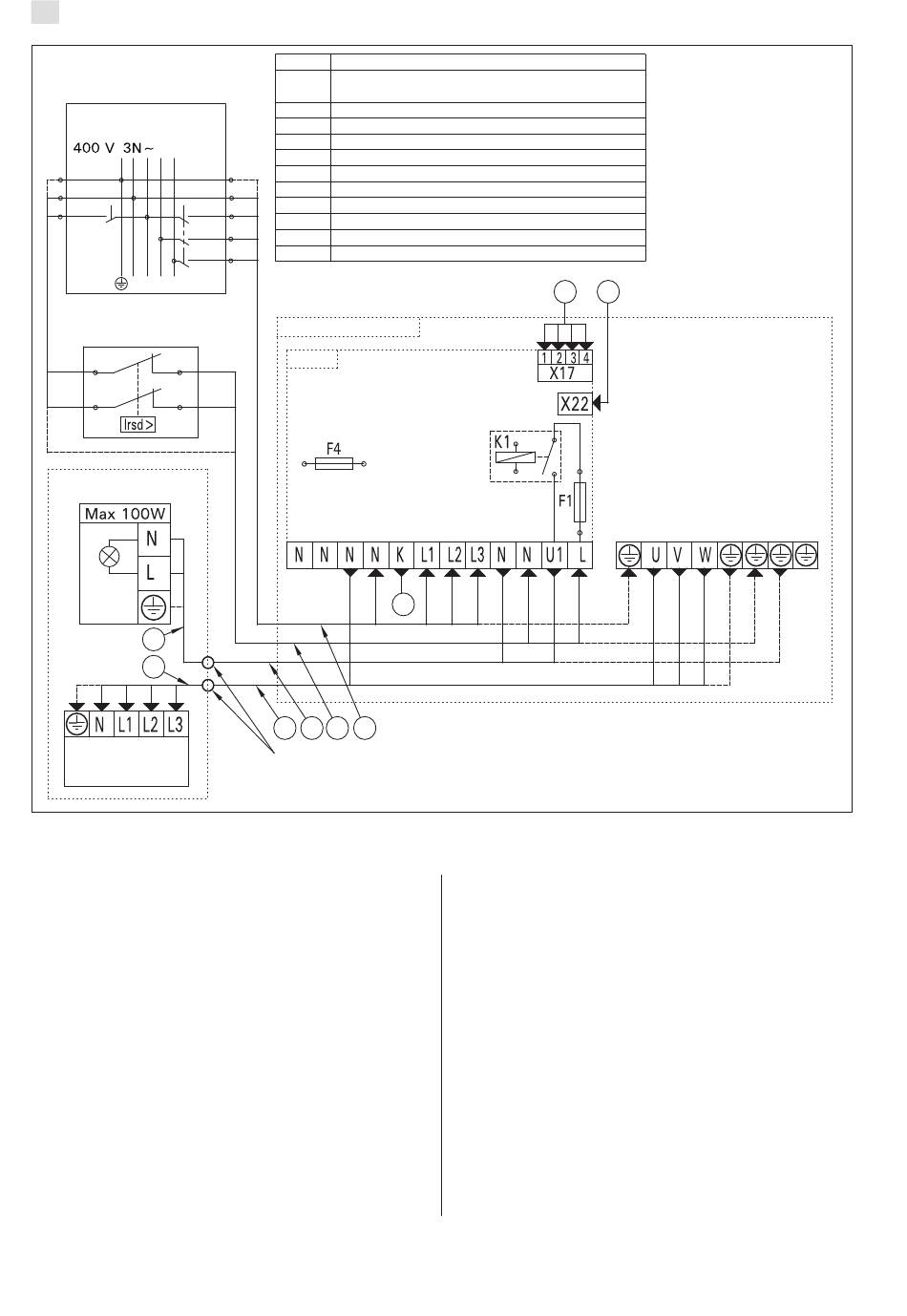

Figura 4.
Collegamenti elettrici
3.3. Installazione del sensore di temperatura
NOTA: Non installare il sensore di temperatura a
meno di 1000 mm da uno sfiatatoio onnidirezionale
o a meno di 500 mm da uno sfiatatoio non rivol-
to verso il sensore. Vedere la figura 7. Il flusso di
aria in prossimità degli sfiatatoi raffredda il sensore,
che potrebbe pertanto riportare alla centralina misu-
razioni della temperatura non corrette, con conse-
guente surriscaldamento della stufa.
3.3.1. Installazione del sensore di temperatura
WX232
Controlla il posizionamento della sonda dalle istru-
zione della stufa.
Stufe montate a parete (figura 5)
Fissare il sensore di temperatura sulla parete al
•
di sopra della stufa, lungo la linea centrale ver-
ticale che corre parallela ai lati della stufa, con
una distanza di 100 mm dal soffitto.
66
1
Controllo del riscaldamento elettrico
2
Sensore di temperatura (3=rosso, 4=giallo)
protezione da surriscaldament (1=blu, 2=bianco)
3
Quadro di comando
A1
5 x 2,5 mm²
A2
3 x 1,5 mm²
B1
5 x 1,5 mm² H07RN-F
B2
3 X 1,5 mm² H07RN-F
F1
T2.5AH
F4
40mA
K1
Funzione opzionale (ad esempio, illuminazione)
XX110
Centralina di controllo
WX600
Circuiti
CX110, CS110
WX600
1
A1
A2
A2
A1
SCATOLA DI DERIVAZIONE
2
3
Stufe montate a pavimento (figura 6)
Opzione 1: Fissare il sensore di temperatura
•
sulla parete al di sopra della stufa, lungo la
linea centrale verticale che corre parallela ai
lati della stufa, con una distanza di 100 mm dal
soffitto.
Opzione 2: Fissare il sensore di temperatura sul
•
soffitto al di sopra della stufa, a una distanza di
100–200 mm dalla linea centrale verticale del
lato della stufa.
ZVR-872
