DESCRIPCIÓN
Bombas de pistón alternativo accionadas por aire comprimido,
diseñadas para el engrase a alta presión. Han sido concebidas para
manipular todo tipo de grasas (hasta nivel de viscosidad NLGI-2) desde
sus bidones originales. Las bombas pueden ser suministradas como
INSTALACIÓN
Las bombas deben acoplarse a los bidones mediante tapas que
dispongan de rosca 2" BSP H. Afloje la tuerca en estrella (1) del
adaptador para extraer la parte inferior del mismo (3) y roscarla en el
brocal de 2" de la tapa. Coloque la tuerca en estrella (1) y las tres
mordazas (2) del adaptador en el tubo, introduzca la bomba por el
brocal y apriete el conjunto a la altura deseada (fig. 2). Fije posteriormente
la tapa al bidón.

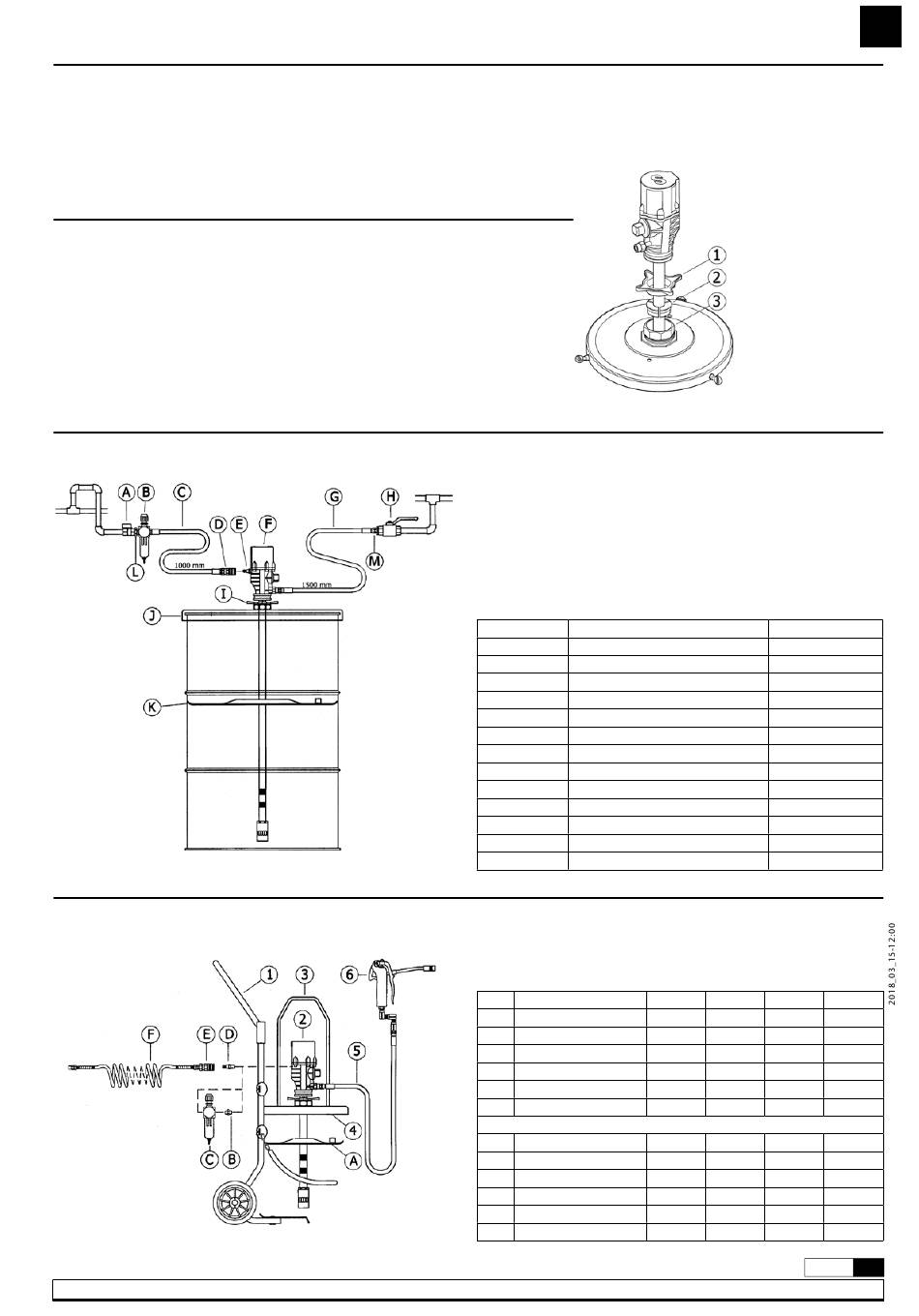

CONEXIÓN TIPO DE LA BOMBA
INSTALACIÓN FIJA
Fig. 3
EQUIPOS MÓVILES
Fig. 4
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
componentes separados o en forma de sistemas completos con todos
los elementos precisos para su instalación. Las bombas pueden ir
montadas en equipos móviles como ser instaladas de forma fija,
conectadas a tubería de acero.
A título informativo, se muestra en la figura 3 una instalación típica con
todos los elementos recomendados para su correcto funcionamiento.
NOTA: La presión de alimentación de aire debe estar comprendida entre
3 y 10 bar siendo 6 bar la presión recomendada. Es aconsejable instalar,
asimismo, una válvula de cierre para poder cerrar la alimentación de aire
al final de la jornada. (En caso de roturas o fugas en la salida de grasa, si
la alimentación de aire no está cerrada, la bomba se pondría en marcha
automáticamente, pudiendo vaciarse completamente el depósito).
Pos Descripción
A Válvula de cierre de aire
B Filtro regulador
C Manguera de aire
D Enchufe rápido
E Conector rápido
F Bomba PM3 55:1
G Manguera de grasa
H Válvula de cierre de grasa
I Adaptador deslizante
J Tapa (Bidón 185 kg)
K Plato seguidor
L Racor
M Racor
424170 (sin carro)
424172 (sin carro)
424150 (con carro)
424152 (con carro)
Números (1,2,...etc) incluido, letras (A,B,...etc) opcional.
Pos Descripción
1 Carretilla
2 Bomba de grasa
3
Asa de transporte
4 Tapa bidón
5 Manguera de salida
6 Pistola de engrase
A Plato seguidor
B Racor
C Filtro regulador
D Conector rápido
E Enchufe rápido
F Manguera de aire
Fig. 2
Cód.
950319
240500
246010
253114
259014
409200
412190
950304
410000
418006
417004
239005
945516
424170 424172 424150 424152
- - 430000
404100 404100 404100
741603 741602 741603
418013 418002 418013
412102 412102 412102
413080 413080 413080
Opcional
417006 417001 417006
239000 239000 239000
240500 240500 240500
259014 259014 259014
253114 253114 253114
243105 243105 243105
R. 03/18 840 801
