TT-DEC – Manual

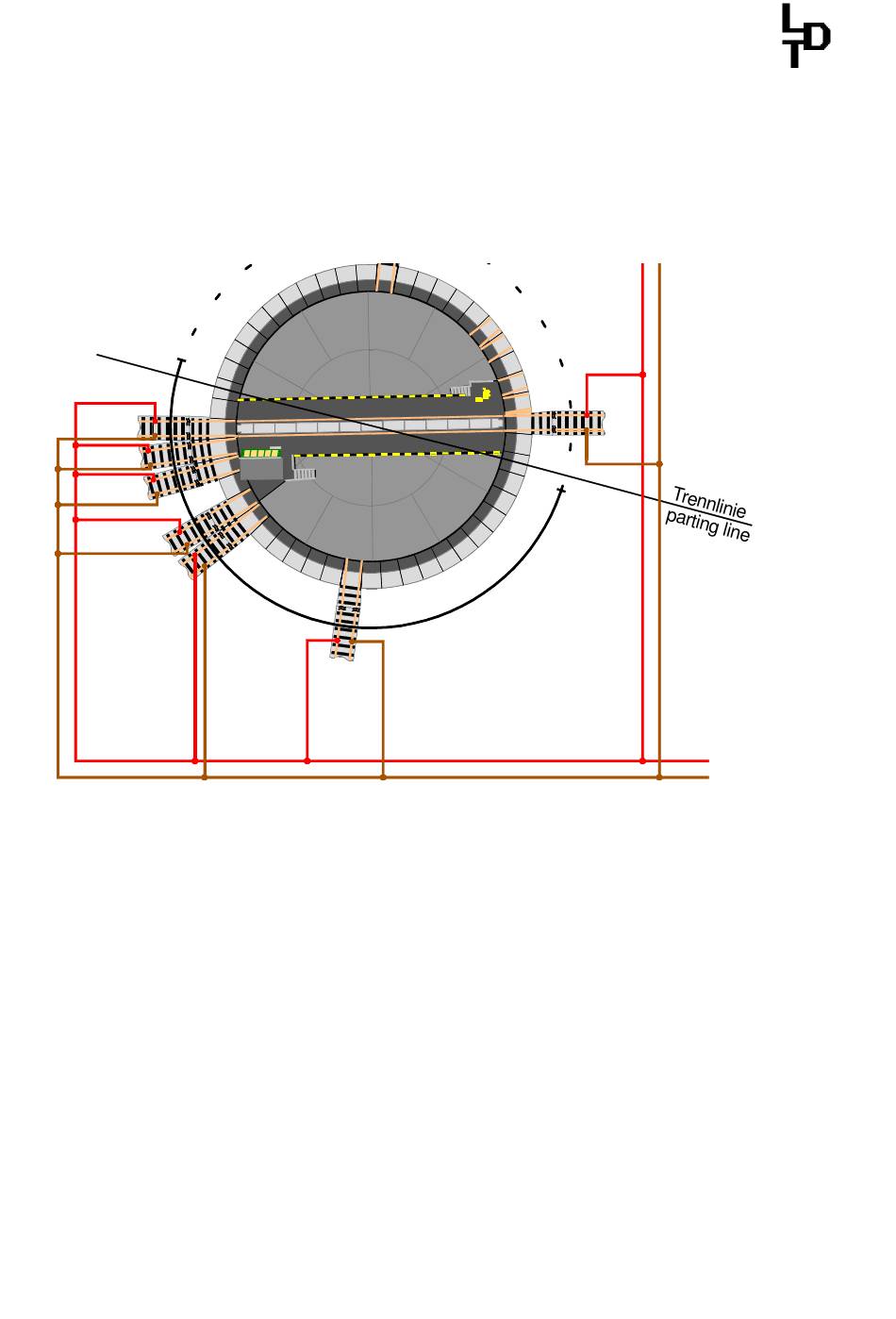

Au début, il est nécessaire de câbler les connexions de voie autour du plateau tournant pour
At first is it required to wire-up the track connections around the turntable to assure that
s'assurer que les pistes opposées auront la même polarité. Il y aura une ligne de partage entre
the opposite tracks will have the same polarity. There will be a parting line between
deux sections de câblage différentes. Au demi-cercle inférieur (ligne droite) sera le brun câble
two different wiring sections. At the lower half circle (straight line) will be the brown
toujours connecté au premier rail en regardant le câblage dans le sens des aiguilles d'une
cable always connected to the first rail looking at the wiring in clockwise direction.
montre.
0/48
page_522
Le demi-cercle supérieur (ligne pointillée) correspondra toujours au câble numérique rouge
connecté à le premier rail, en regardant le câblage dans le sens des aiguilles d'une montre.
At the upper half circle (dotted line) will be always the red digital cable connected to
the first rail, looking at the wiring in clockwise direction.
Si le pont de la table tournante passe la ligne de joint entre les deux sections de câblage,
modification de la polarité de la voie du pont requise car les rails du pont de la table tournante
If the turntable bridge is passing the parting line between the two wiring sections is a
obtenir une alimentation en courant numérique aussi. Cela peut être fait par le TurnTable-
change of the polarity of the bridge track required because the turntable bridge rails
Decoder TT-DEC via l'unité de commutation permanente DSU si elle connaît la ligne de partage.
get digital current supply as well. This can be done by the TurnTable-Decoder TT-DEC
Séquence de programmation:
via the permanent power switch unit DSU if it knows the parting line.
1. Appuyez brièvement 2 fois sur la touche S1. Maintenant, le voyant vert clignote.
2. Tournez le pont de la table tournante avec la commande> Étape <dans le sens des aiguilles
Programming sequence:
d'une montre vers la piste.
segment avec la ligne de séparation imaginaire. La position du pont tournant
1. Press shortly 2-times the key S1. Now the green LED will flash.
affiché à l'écran de l'ordinateur ou à l'écran n'a pas d'importance à condition que
2. Turn the turntable bridge with the command >Step< clockwise to the track
segment with the imaginary parting line. The position of the turntable bridge
shown at the PC screen or on the display does not matter provided that
12
1
36
rot
red
25
braun
brown
12
-
-
24
rot
Von Digitalzentrale
red
oder Booster
From command station
braun
or booster
brown
