REX 521

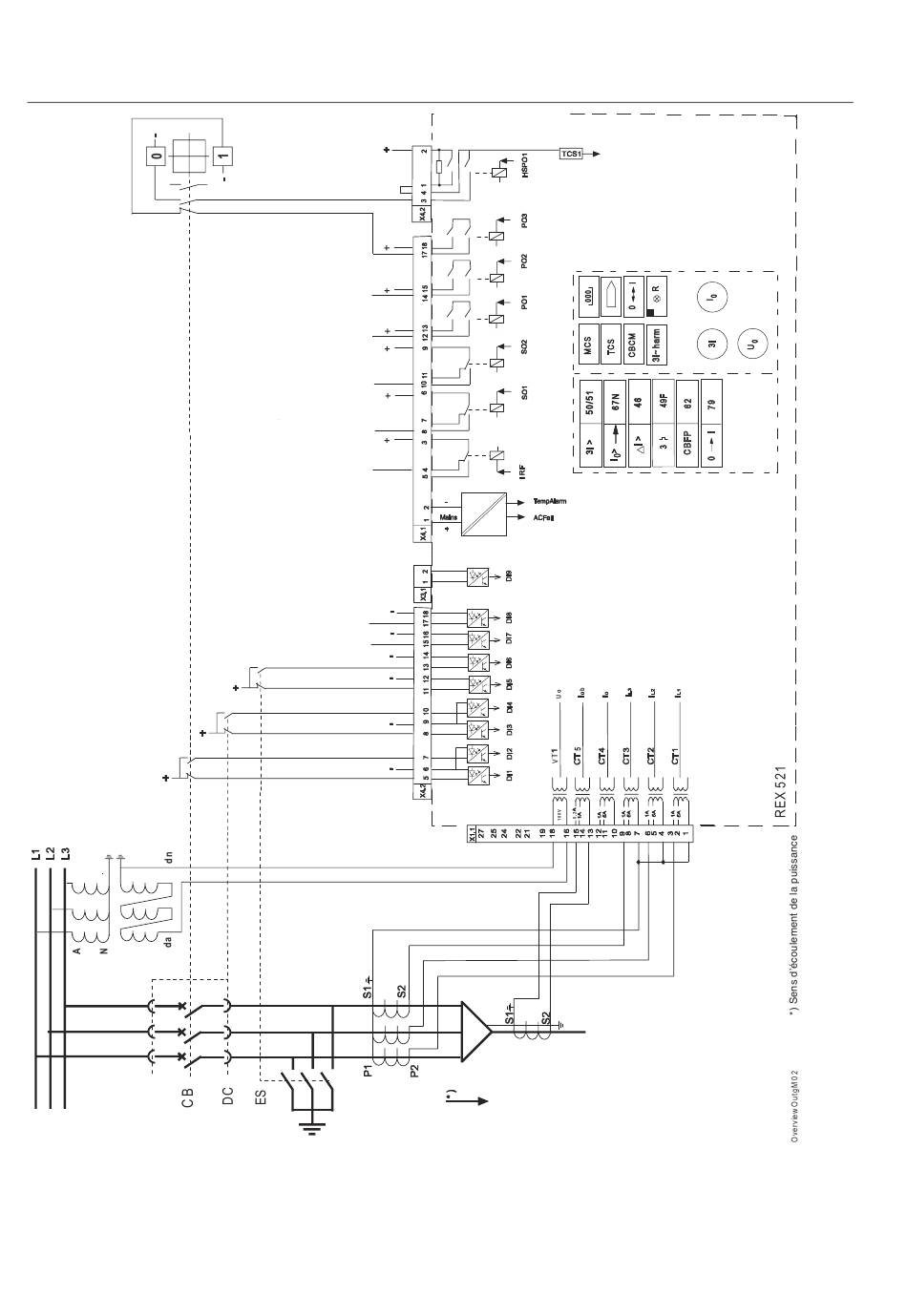

Fig. 11.3.1.-2
Schéma général de raccordement du départ
194
Relais de protection
Référence Manuelle Technique (configurations standards)
D EC LEN C H EM EN T disjoncteur
FERM ETU RE disjoncteur
Signal de blocage vers
ligne d’alim entation entrante
(START 3 I> > )
Protection an cas de
défaillance de disjoncteur
Alarm e à retard fixe
D éfaillance de relais interne
Signal de com m ande pour
sélectionner l’angle de base
de Io> - - > (BAC TRL)
Signal d’initialisation de
referm eture externe
1MRS756095
