1MRS756095
8.1.3.
Relais de protection
Référence Manuelle Technique (configurations standards)
Protection non-directionnelle contre les défauts à la terre, seuil haut, Io>>, et seuil
instantané, Io>>>
Courant de démarrage
Temps de fonctionnement
Mode de fonctionnement
Mode de mesure
Temps de retombée du compteur de temps
de fonctionnement
Précision de fonctionnement
Temps de fonctionnement
Temps de réinitialisation
Rapport de réinitialisation, typique
Délai de retard
Précision du temps de fonctionnement en
mode DT
Io>->, Io>>-> et Io>>>->
Les blocs fonctionnels de protection directionnelle contre les défauts à la terre Io>-
>, Io>>-> et Io>>>-> sont conçus pour la protection directionnelle ou non-
directionnelle contre les défauts à la terre chaque fois que la caractéristique DT ou,
pour Io>-> la caractéristique IDMT (retard dépendant), est appropriée. La
suppression des harmoniques est possible.
Io>
CBFP
BACTRL
START
BS1
TRIP
BS2
CBFP
GROUP
RESET

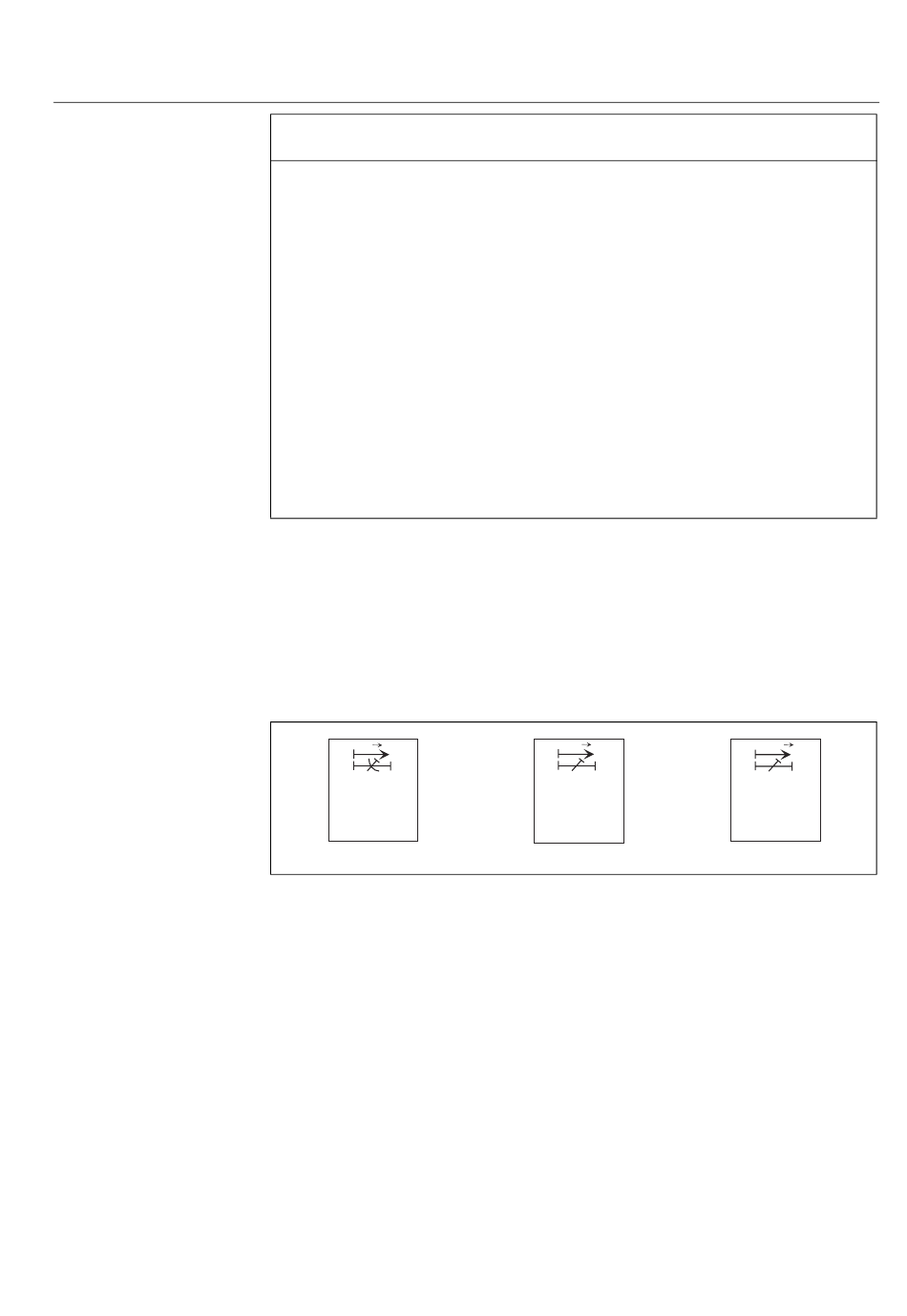

Fig. 8.1.3.-1 Symboles des blocs fonctionnels Io>->, Io>>-> et Io>>>->
0,10...12,00 x In
0,05...300,00 s
Non utilisé
Retard indépendant
Instantané
Crête à crête
Fréquence fondamentale
0...1000 ms
Remarque! Les valeurs ci-dessous s'appliquent lorsque
f/fn = 0,95...1,05
±2,5 % de la valeur de réglage ou + 0,01 x In
Courants injectés > 2,0 x courant de démarrage :
Temps interne < 32 ms
Temps total < 40 ms
40 à 1000 ms (selon la largeur d'impulsion minimale
définie pour la sortie de déclenchement)
0,95
< 45 ms
±2 % de la valeur de réglage ou ±20 ms
Io>>
CBFP
BACTRL
START
BS1 TRIP
BS2 CBFP
GROUP
RESET
REX 521
Io>>>
CBFP
BACTRL START
BS1
TRIP
BS2
CBFP
GROUP
RESET
91
