1MRS756095
12.8.4.
12.8.4.1.
Relais de protection
Référence Manuelle Technique (configurations standards)

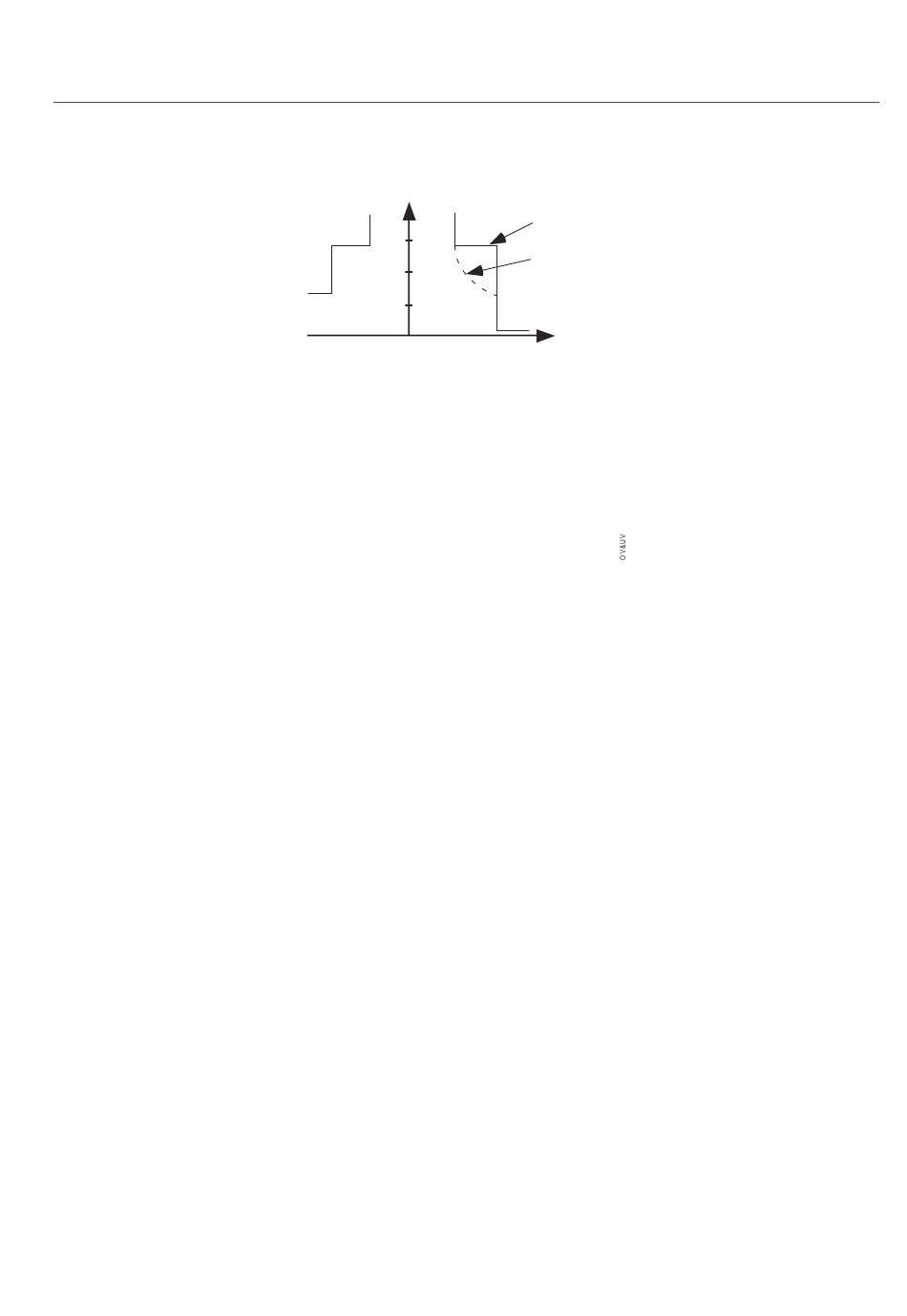

L'illustration ci-dessous donne un exemple opérationnel caractéristique de la
protection à maximum et à minimum de tension (Fig. 12.5.3.-1).
8 5 %
t(s)
7 0 %
1 0 0
6 0 s
1 0
3 s
1
7 0 8 0 9 0 1 0 0 1 1 0 1 2 0 1 3 0
SO U STEN SIO N
U< = 0 .8 5 x Un, t> = 6 0 s, DT
U< < = 0 .7 x Un, t> = 3 s, DT
SU RTEN SIO N
U> = 1 .1 5 x Un, t> = 6 0 s, DT
o r U> = 1 .0 9 x Un, k = 0 .2 , p = 2 , IDM T
U> > = 1 .3 x Un, t> = 0 .1 s, DT
Fig. 12.8.3.-1 Exemple de protection à maximum et à minimum de tension

Connexions

Tous les paramètres nécessaires pour les connexions et les acheminements de
signaux peuvent être reglés via l'outil Relay Setting Tool ou à partir de l'IHM locale.
Acheminement des signaux de protection
Le signal de déclenchement Déclenchement 1 des fonctions de protection est
acheminé vers la sortie de contact ultra-rapide HSPO1 (x4.2.1/2/3/4) ainsi que le
signal d'ouverture de commande du disjoncteur. Les signaux de déclenchement
venant de fonctions de protection sont acheminés vers le relais de sortie via les
groupes-commutateur de sortie. Vous pouvez trouver ces paramètres dans Menu
princ.\Configuration\Sortie SWGRP\.
Comme le HSPO1 est toujours appelé comme le signal de sortie "Déclenchement 1",
les paramètres sont définis directement dans Menu
princ.\Configuration\Sortie SWGRP\Déclenchement 1 où la
somme de contrôle des paramètres est affiché (255 par défaut).
Utilisation de l'IHM :
Pour modifier les paramètres du Trip 1, passer à Sortie SWGRP\
Déclenchement 1 et appuyer sur le bouton [E]. Les différentes fonctions de
protection sont affichées une à la fois. En appuyant sur le bouton de navigation [→]
ou [←], il est possible de défiler entre les différentes protections. En appuyant sur le
bouton de navigation [↑] ou [↓], le signal de déclenchement de protection spécifique
peut être connecté ou déconnecté. Lorsque la protection à maximum de courant à
trois seuils (3I> 3I>> et 3I>>>), la protection contre les défauts à la terre à deux
1 1 5 %
1 3 0 %
Fonctionnem ent D T
6 0 s
Fonctionnem ent ID M T
0 .1 s
U/Un(% )
REX 521
