Régulateurs automoteurs
Vanne de décharge
Type M 44-7

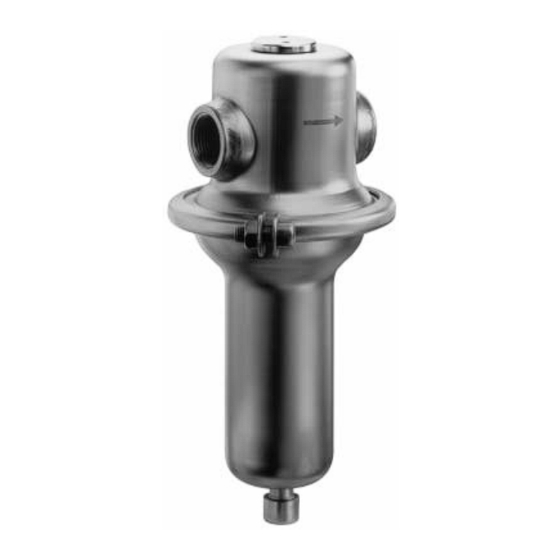

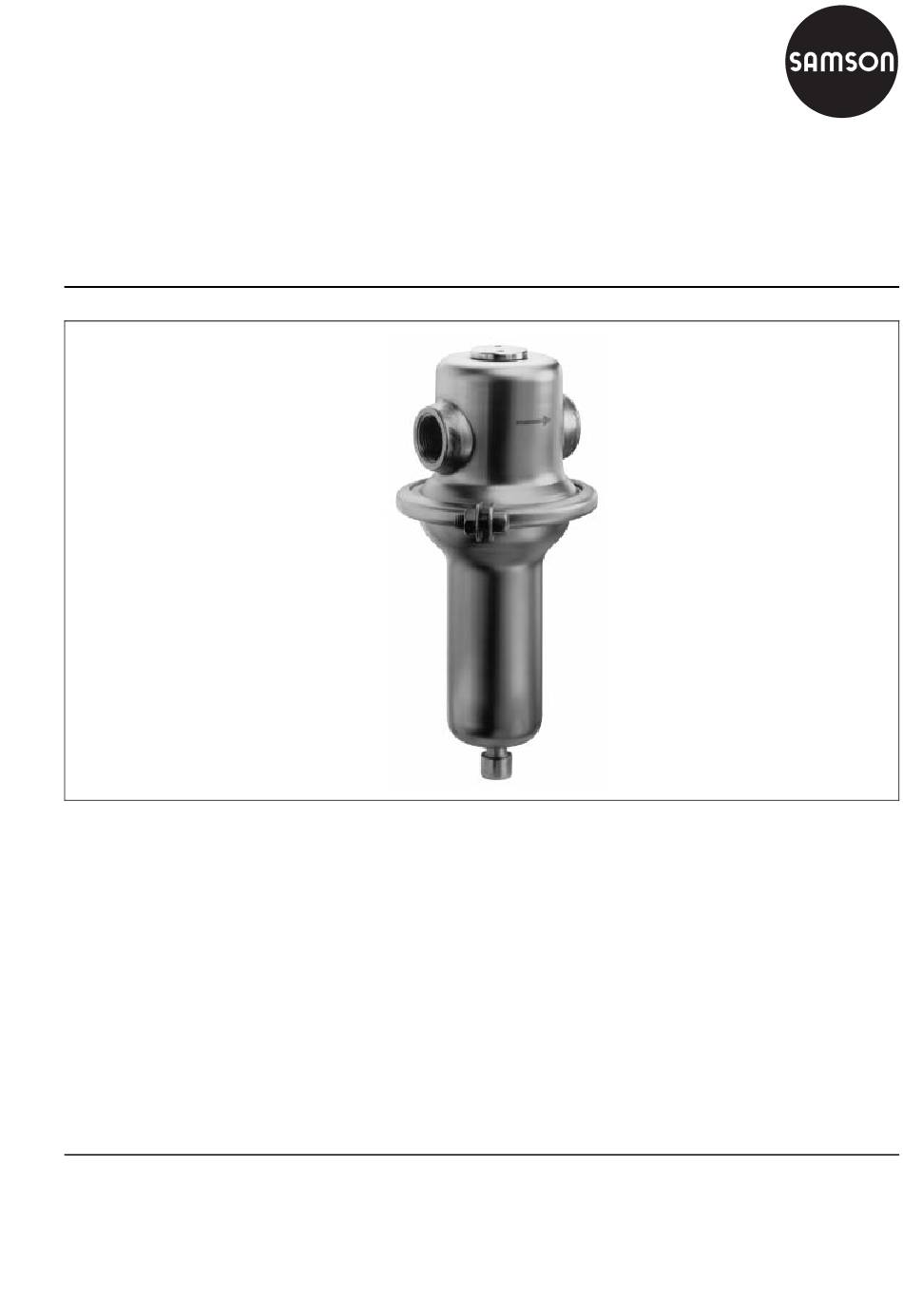

Fig. 1 ⋅ Vanne de décharge type M 44-7, raccord G1, coefficient K
1. Montage et fonctionnement
Les vannes de décharge type M 44-7 se
composent essentiellement d'une vanne à
passage droit avec compensation par ressort
avec ressort et membrane.
Principales caractéristiques
– Régulateur automoteur
– Vanne monosiège
Edition Mai 1999
3,6
vs
– Toutes les pièces sont en acier inoxydable
– Raccords à brides DN 15 à 50
1
⁄
– Taraudage G
2
Les régulateurs servent à maintenir la pres-
sion constante en amont de la vanne à la
consigne réglée.
Notice de montage et de mise en service
à G 2
EB 2532 FR
