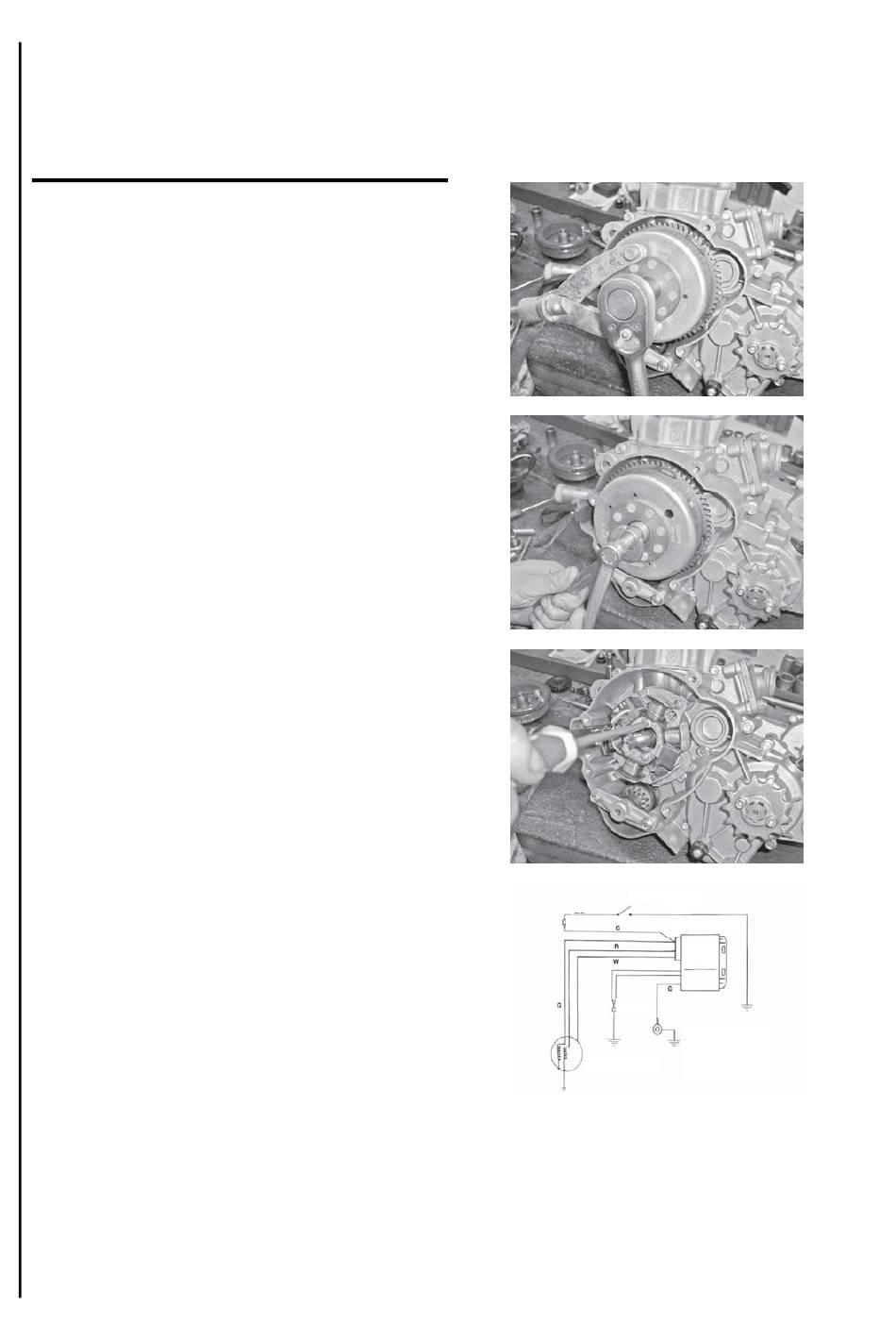

POUR DEMONTER LE MAGNÉTO DE L'ALTERNATEUR
P
OUR DEMONTER LE MAGNETO DE
'
L ALTERNATEUR
- Retirez le levier de la boîte de vitesse et le
couvercle du magnéto de l'alternateur du côté
gauche du moteur.
- Utilisez l'outil numéro 9 pour bloquer le volant du
magnéto puis desserrez l'écrou qui bloque le
magnéto sur le vilebrequin.
- Introduisez l'outil numéro 8 et retirez le volant du
magnéto.
- Retirez la bobine du stator après avoir desserré et
retiré les boulons qui la maintiennent sur son
support. Pour finir, retirez la plaque support
boulonnée au carter du moteur.
- Débranchez le connecteur du magnéto.
40
COMMUTATEUR
V/N
J/V
POMPE DE
CONVERSION
VERT
ROUGE
BLANC
BOUGIE
V/N - VERT/ NOIR
J/V - JAUNE/ VERT
B - BLANC
ALTERNATEUR
R - ROUGE
MAGNETO
