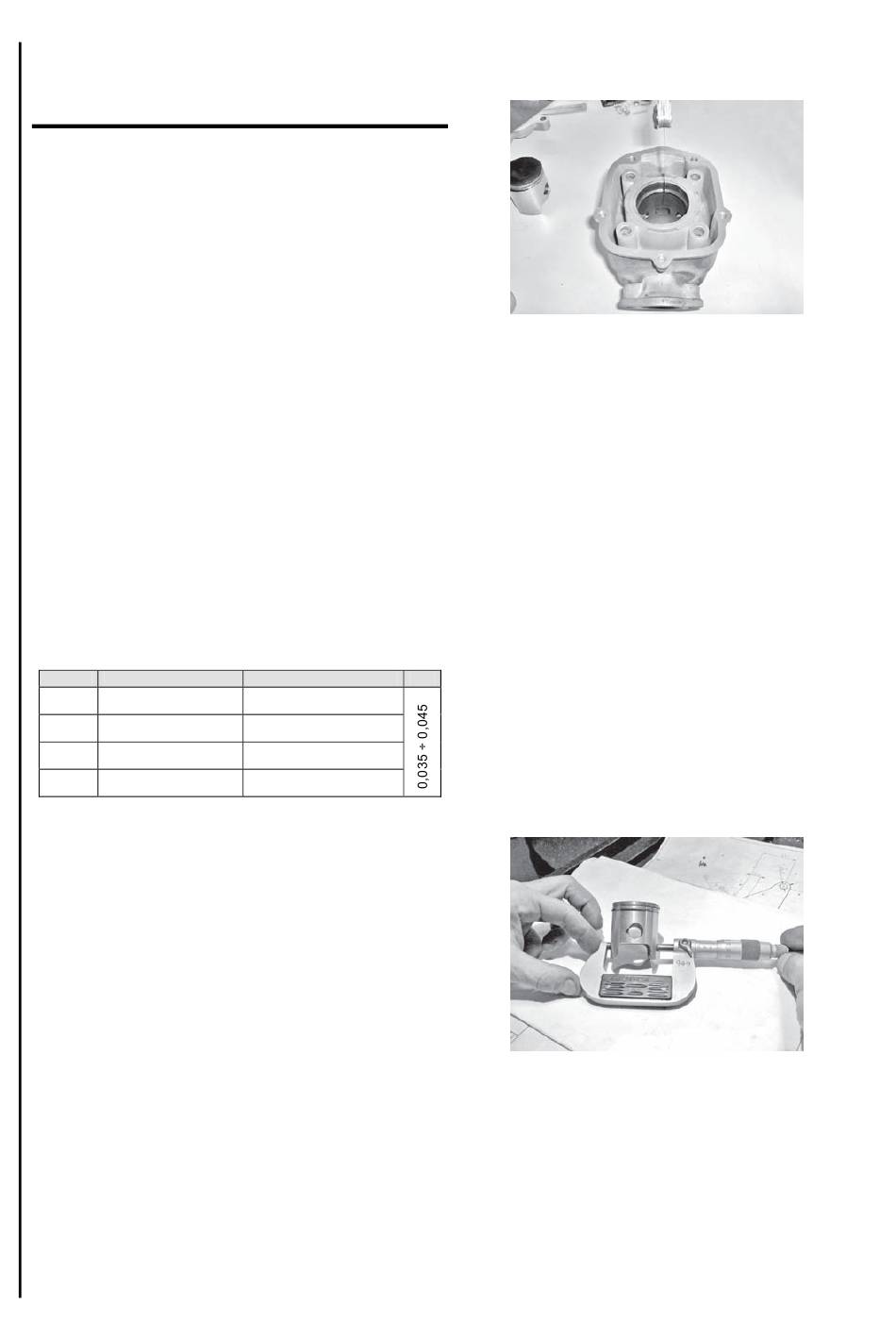

Derbi PRO 50cc Manuel D'atelier page 22

POUR DEMONTER/ REMONTER LE CYLINDRE ET LE PISTON
C
ONTROLE DU CYLINDRE ET DU PISTON
- Vérifier l'espace entre les pointes des segments
en les insérant alignés dans le cylindre et mesurez
la distance avec un pied à coulisse.
Valeur limite minimum :
0,15 mm.
Valeur limite maximum :
0,35 mm.
- Vérifiez le degré d'usure du cylindre à l'aide d'un
alexomètre. Effectuez un précalibrage à partir des
dimensions indiquées dans le tableau de groupes
de cylindres ci-dessous.
- Piston.
- Vérifiez le piston sur deux axes et à trois niveaux
de hauteur.
Valeur limite :
0,05 mm.
Groupe Ø Piston±0,0025 mm
A 39,850
B 39,855
C 39,860
D 39,865
- Vérifiez le diamètre du piston sur l'axe transversal
par rapport à l'axe du piston à 15 mm du dessous
de la base du piston.
Valeur limite de service :
0,01 mm.
25
Ø Cylindre±0,0025 mm Jeu
39,890
39,895
39,900
39,905
