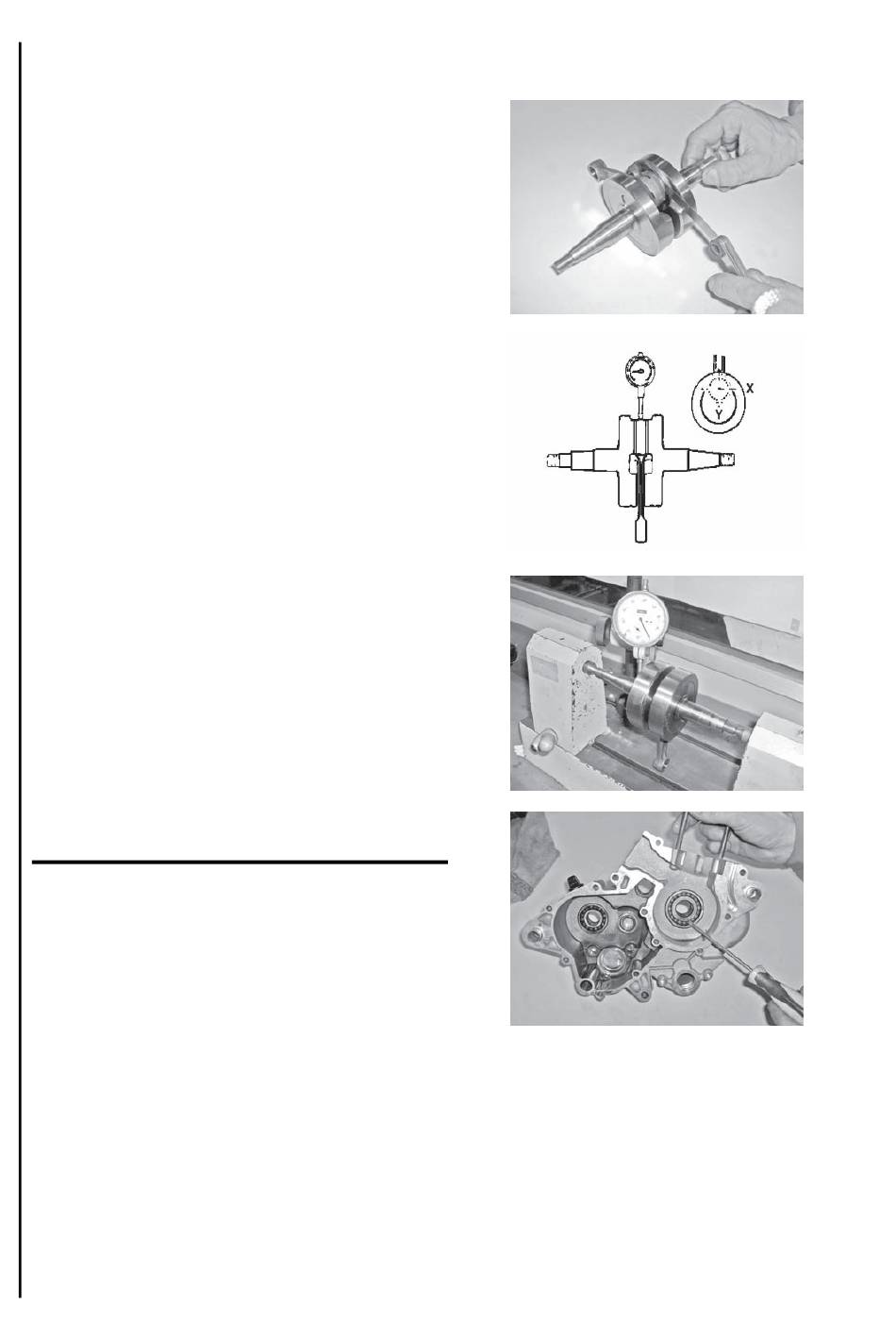

Derbi PRO 50cc Manuel D'atelier page 31

POUR DEMONTER/ REMONTER LE VILEBREQUIN ET LA BOITE DE VITESSE
- Nettoyez et dégraissez complètement le
vilebrequin puis examinez-le attentivement.
- A l'aide d'un pied à coulisse, vérifiez le jeu latéral
de la bielle à son point d'attache au bras de
manivelle du vilebrequin.
Valeur limite de service :
0,8 mm.
- A l'aide d'un mètre, mesurez le jeu radial du palier
à l'extrémité la plus grosse de la bielle, dans les
directions
X et Y.
Valeur limite de service :
0,04 mm.
- Si la valeur limite de service est dépassée,
remplacez la bielle et ses paliers.
- Fixez le vilebrequin sur un tour et faites-le tourner
pour vérifier la distance entre les paliers à l'aide de
deux mètres placés perpendiculairement à la
circonférence des axes de support (vérifiez qu'il n'y
a pas de barbes ni de rainurage).
Valeur limite de service :
0,05 mm.
P /
OUR DEMONTER REMONTER LE VILEBREQUIN
ET LE BLOC DE VITESSE
- Nettoyez et graissez les paliers et vérifiez qu'ils
tournent doucement sans jeu radial ni éraillure.
Dans le cas contraire, remplacez les par paires.
