Derbi PRO 50cc Manuel D'atelier page 34

POUR DEMONTER/ REMONTER LE VILEBREQUIN ET LA BOITE DE VITESSE

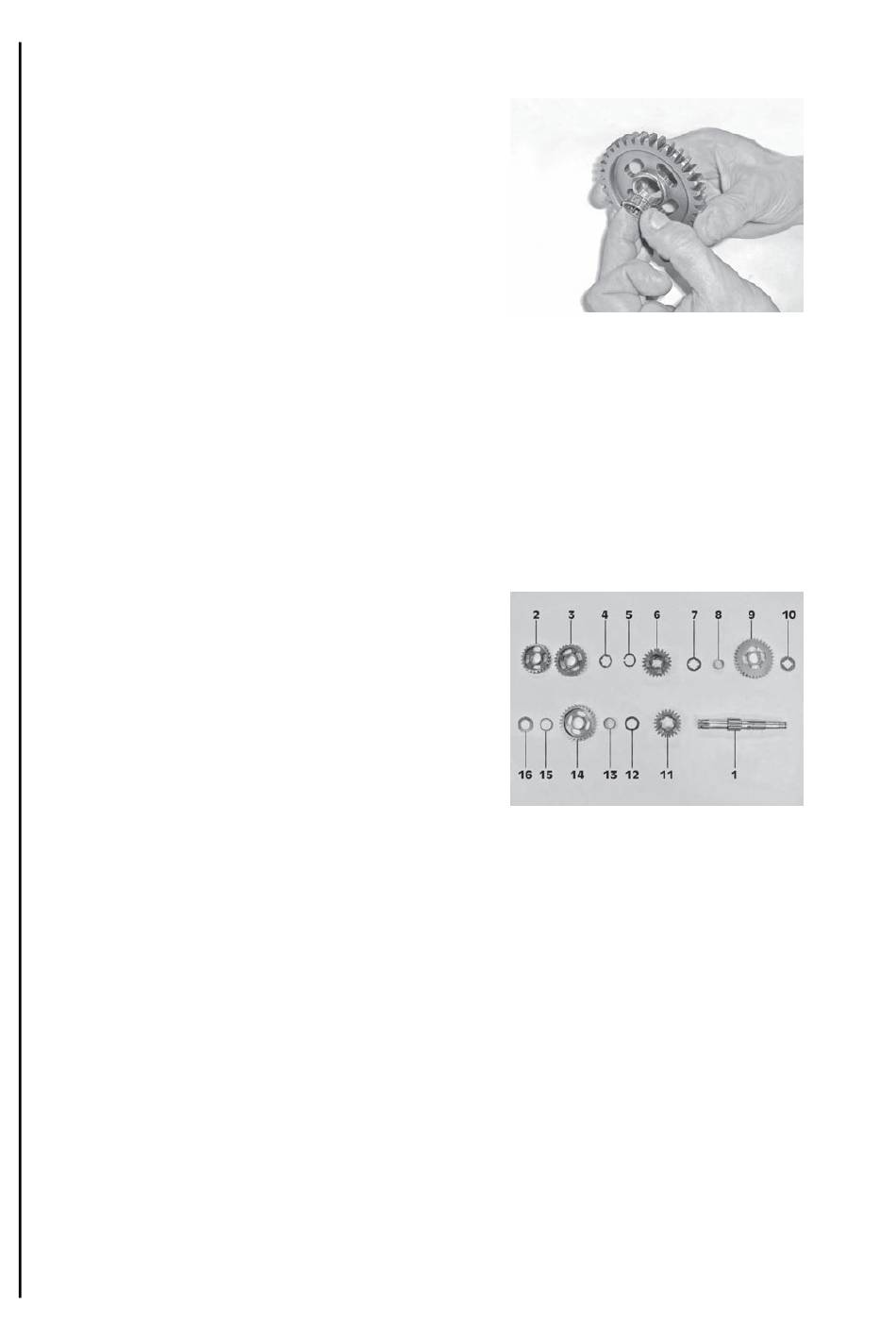

- Vérifiez un à un les paliers à aiguilles de l'arbre
secondaire. S'ils sont abîmés, remplacez-les.
- Nettoyez tous les éléments du bloc de vitesse et
du sélecteur, ainsi que le vilebrequin, avec un
produit dégraissant.
- Remontez le bloc de vitesse secondaire en faisant
bien attention à remettre correctement tous les
éléments en place afin que l'ensemble fonctionne
bien et ne se grippe pas.
Partie droite du carter :
1. Arbre secondaire.
ème
2. 4 pignon secondaire (z 24).
ème
3. 3 pignon secondaire (z 27).
4. Rondelle crénelée 23,3 x 16 x 1.
5. Bague de segment de pignon.
ème
6. 5 pignon déplaçable (z 23).
7. Rondelle 25 x 14,2 x 1.
8. Bague de palier à aiguilles 14 x 18 x 8.
er
9. 1 pignon secondaire (z 34).
10. Rondelle de friction 28 x 14,2 x 1,85.
Partie gauche du carter :
ème
11. 6 pignon déplaçable (z 22).
12. Rondelle 25 x 17,2 x 1.
ème
13. 2 bague de pignon secondaire.
ème
14. 2 pignon (z 30).
15. Rondelle 23,5 x 18,2 x 1.
16. Rondelle 28 x 17,1 x 1,2.
