Deutsch
3.3 Beipack
oben auf Wärmepumpe:
1x Dichtmatte Kanalanschluss
1x Ringdichtung klein Ansaug
1x Ringdichtung groß Ausblas
in der Kondensatwanne:
1x Außenfühler mit Befestigungsmaterial
unter Ventilator:
8 x Blindstopfen ø 30 - schwarz
außen an Verpackung:
Dokumentation
4
Zubehör
4.1 Raumklimastation
Bei der Kühlung über Flächenheiz-/kühlsysteme erfolgt die Re-
gelung nach der an der Raumklimastation gemessenen
Raumtemperatur und Luftfeuchte.
Am Wärmepumpenmanager wird dazu die gewünschte
Raumtemperatur eingestellt. Aus der gemessenen Raumtem-
peratur und Luftfeuchte des Referenzraumes wird die minimal
mögliche Kühlwassertemperatur berechnet. Das Regelverhal-
ten der Kühlung wird durch die aktuell erfasste Raumtempera-
tur und die eingestellte Raumsolltemperatur beeinflusst.
4.2 Gebäudeleittechnik
Der Wärmepumpenmanager kann durch die Ergänzung der je-
weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Ge-
bäudeleitsystems angeschlossen werden. Für den genauen An-
schluss und die Parametrierung der Schnittstelle muss die
ergänzende Montageanweisung der Schnittstellenkarte beach-
tet werden.
Für den Wärmepumpenmanager sind folgende Netzwerkver-
bindungen möglich:
Modbus
EIB, KNX
Ethernet
DE-6
5
Transport
ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer
Neigung von 45° (in jeder Richtung) gekippt werden.
Der Transport zum endgültigen Aufstellungsort sollte mit Pa-
lette erfolgen. Das Grundgerät bietet einerseits die Transport-
möglichkeit mit Hubwagen, Sackkarre o.ä., oder mittels 3/4"
Rohren, die durch Bohrungen in der Grundplatte, bzw. im Rah-
men geführt werden.
Wärmepumpe und Transportpalette sind durch 4 Kippsiche-
rungen fest verbunden. Diese müssen entfernt werden.
Zur Nutzung der Transportbohrungen im Rahmen ist es not-
wendig, die unteren Fassadierungsteile abzunehmen. Dazu
werden jeweils zwei Schrauben am Sockel gelöst und die Ble-
che durch Zurückziehen oben ausgehängt. Beim Einhängen
der Blechteile sollten diese mit leichtem Druck nach oben ge-
schoben werden.
Beim Durchstecken der Tragrohre durch den Rahmen ist darauf
zu achten, dass keine Bauteile beschädigt werden.

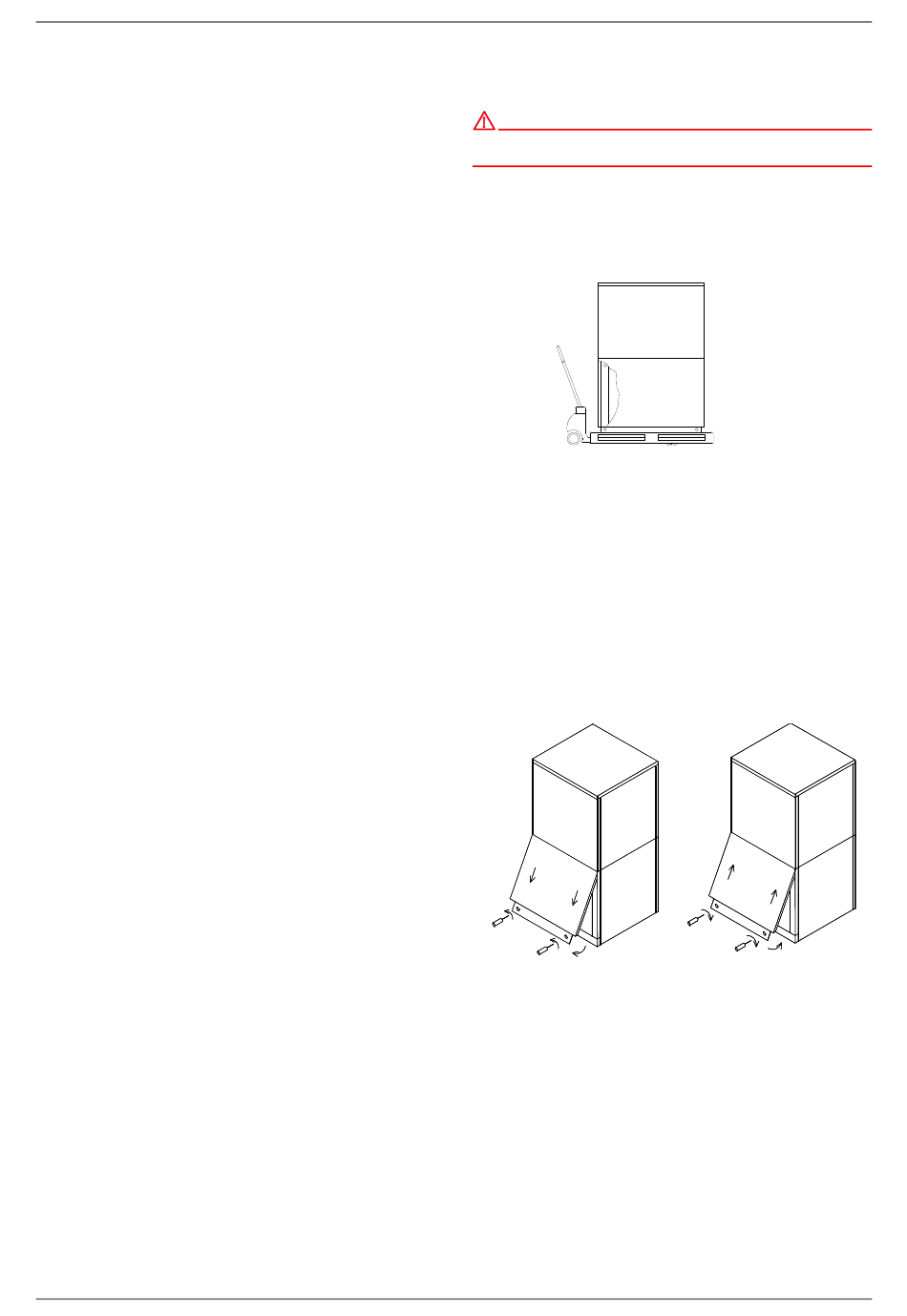

Am Aufstellungsort müssen 8 schwarze Schutzkappen, die als
Beipack dem Gerät beiliegen, in die möglichen Transportboh-
rungen eingeschnappt werden.
1.
Öffnen des Deckels
Nach dem Transport ist die Transportsicherung im Gerät am
Boden beidseitig zu entfernen.
452169.66.06 · FD 0009
3.
3.
3.
1.
2.
LI 16I-TUR
1.
1.
3.
2.
Schließen des Deckels
