LI 16I-TUR

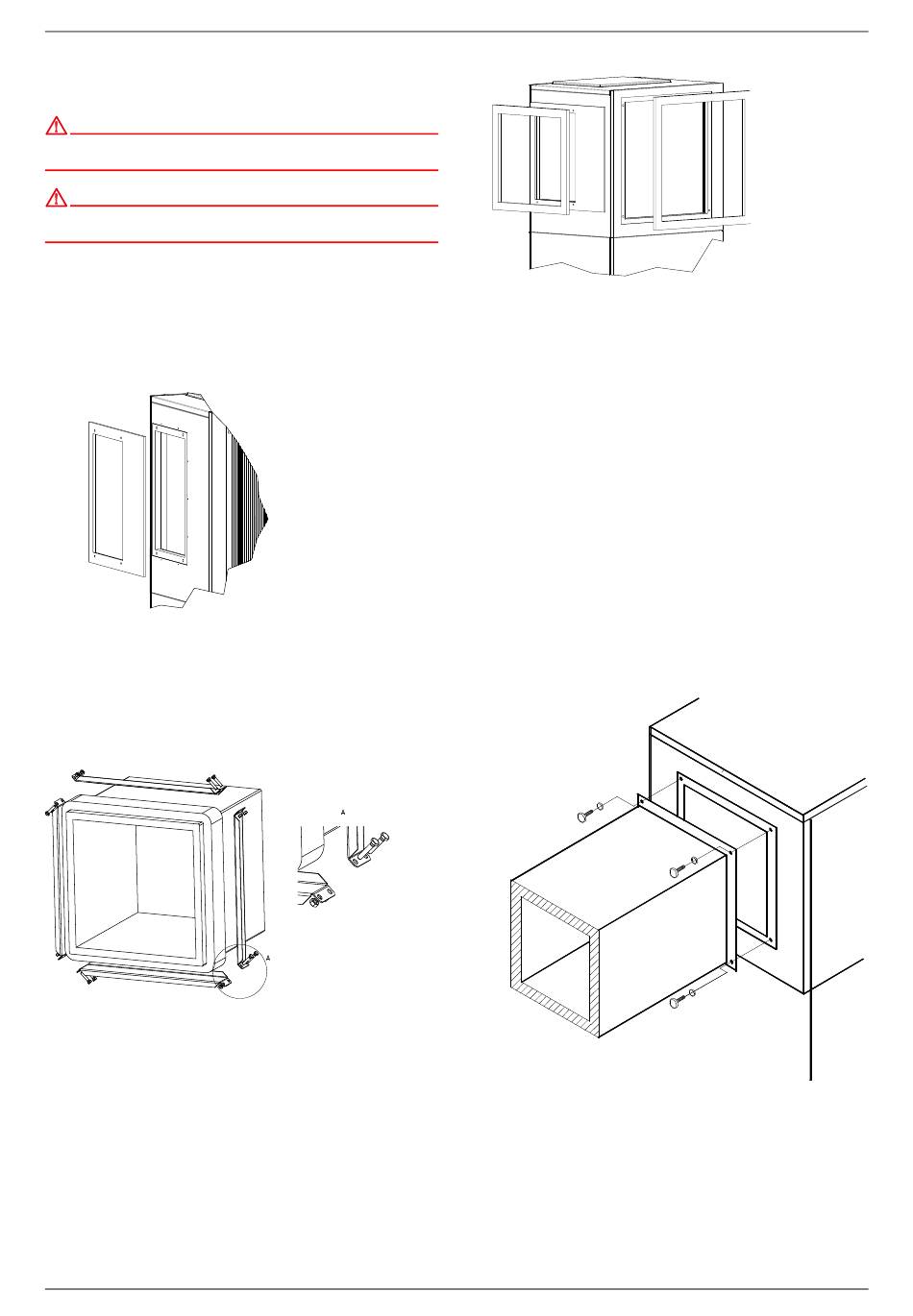

7.2 Prise d'air
ATTENTION !
Les canaux d'aspiration et d'évacuation d'air ne doivent être ni
rétrécis, ni obturés.
ATTENTION !
La pompe à chaleur ne doit être exploitée que si les conduits
d'air sont montés.
Les gaines d'air en béton léger renforcé de fibres de verre pro-
posées comme accessoires sont résistantes à l'humidité et ou-
vertes à la diffusion (gaine d'air évacué 600 x 600 et gaine d'air
aspiré 750 x 750). En cas d'utilisation de la gaine d'air évacué
(600 x 600), faire adhérer le " tapis étanche raccord de gaine "
(du kit d'accessoires) autour de l'ouverture d'évacuation de l'air
de la zone de raccordement choisie.
L'embout d'étanchéité est utilisé pour étancher les conduits
d'air sur la pompe à chaleur. Les conduits d'air par eux-mêmes
ne sont pas vissés directement sur la pompe à chaleur. Lorsque
l'installation est mise en place, prête à fonctionner, seul le joint
d'étanchéité en caoutchouc touche la pompe à chaleur. De
cette manière, d'une part on peut monter et démonter la
pompe à chaleur facilement, d'autre part on obtient un dé-
couplage des bruits de structure de bonne qualité.
Si une gaine d'air différente de celle disponible comme acces-
soire est utilisée, veiller à ce que le diamètre intérieur côté aspi-
ration et évacuation de l'air ne soit pas réduit par la gaine d'air.
Les " petits et grands joints circulaires ", compris dans la fourni-
ture, peuvent être utilisés pour garantir l'étanchéité de la
pompe à chaleur ; ils servent aussi d'élément de couplage ré-
duisant les vibrations.
www.glendimplex.de
La bouche d'aspiration d'air de la pompe à chaleur peut par ail-
leurs être directement positionnée au niveau d'une traversée
murale prévue à cet effet, à l'aide du grand joint circulaire.
Il faudra tenir compte du fait que la percée murale doit être obli-
gatoirement revêtue côté intérieur d'une isolation contre le
froid afin d'empêcher un refroidissement ou une humidification
complète du mur.
En cas d'utilisation de très courtes gaines d'air au niveau de la
sortie d'air, installer une grille de protection ou une grille de dé-
viation de l'air sur la traversée murale du côté de la paroi exté-
rieure pour empêcher tout contact entre les parties du corps
(doigts ou bras, particulièrement ceux des enfants) et le ventila-
teur de la pompe à chaleur.
En cas d'utilisation de gaines d'air fixées par bride, une tubulure
de raccordement est fixée aux alésages filetés (des longs
écrous à 6 pans) prévus à cet effet côté évacuation et aspiration
à l'aide de 4 vis à tête hexagonale M8. Vérifier que les deux
manchons de la gaine d'air sont bien en contact avec l'isolation
et non avec la plaque métallique extérieure.
Prévoir également un découplage vibratoire et une isolation
des gaines appropriés.
M 8
452169.66.06 · FD 0009
Français
FR-9
