LI 16I-TUR

3.2 Schaltkasten

Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab-
nahme der unteren Frontabdeckung und Lösen der beiden seit-
lichen Schrauben, kann der Schaltkastendeckel abgenommen
werden.
Im Schaltkasten befinden sich (Netz-)Anschlussklemmen, Leis-
tungselektronik für den Verdichter, Kältekreisregler und
Wärmepumpenmanager
Der Wärmepumpenmanager ist ein komfortables elektroni-
sches Regel- und Steuergerät. Er steuert und überwacht die ge-
samte Heizungsanlage in Abhängigkeit von der Außentempera-
tur, die Warmwasserbereitung und die sicherheitstechnischen
Einrichtungen.
Der bauseits anzubringende Außentemperaturfühler inkl. Be-
festigungsmaterial liegt der Wärmepumpe bei.
Funktionsweise und Handhabung
penmanagers sind in der beiliegenden Gebrauchsanweisung
beschrieben.

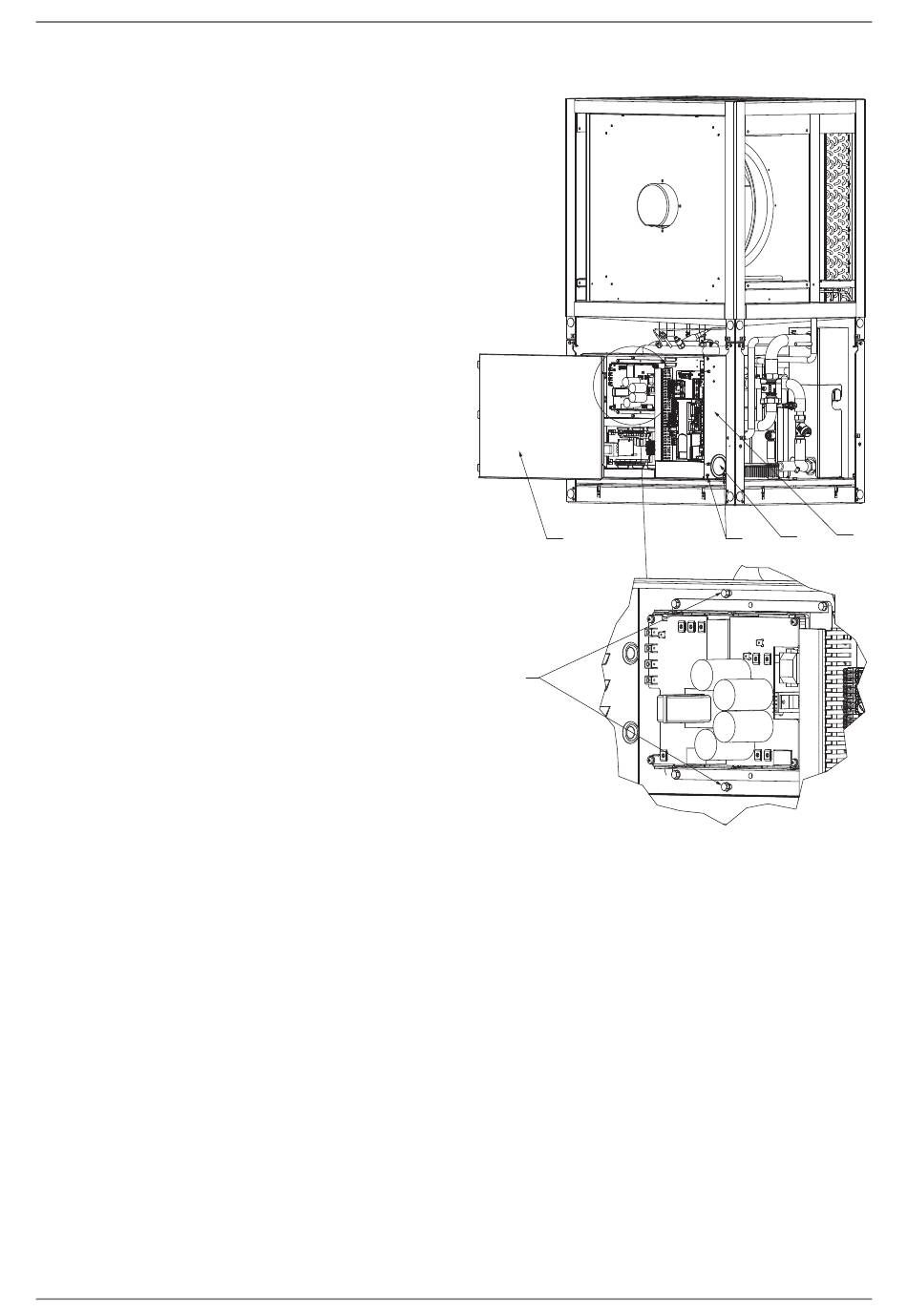

Um Servicearbeiten am Kältekreis zu vereinfachen ist es mög-
lich, den Schaltkasten auszubauen und neben dem Gerät abzu-
stellen. Dazu muss der Deckel abgenommen und der Schalt-
kasten von der Kühlung getrennt werden.
www.glendimplex.de
des Wärmepum-
1)
2)
3)
4)
5)
452169.66.06 · FD 0009
1
2
Schaltkastendeckel abnehmen
2x Schraube Kühlung lösen
Zuleitungen am Regler trennen und durch
Tülle führen
2x Schraube Schaltkasten lösen
Schaltkasten leicht nach rechts schieben
und nach vorne herausheben
Deutsch
5
3
4
DE-5
