LI 16I-TUR

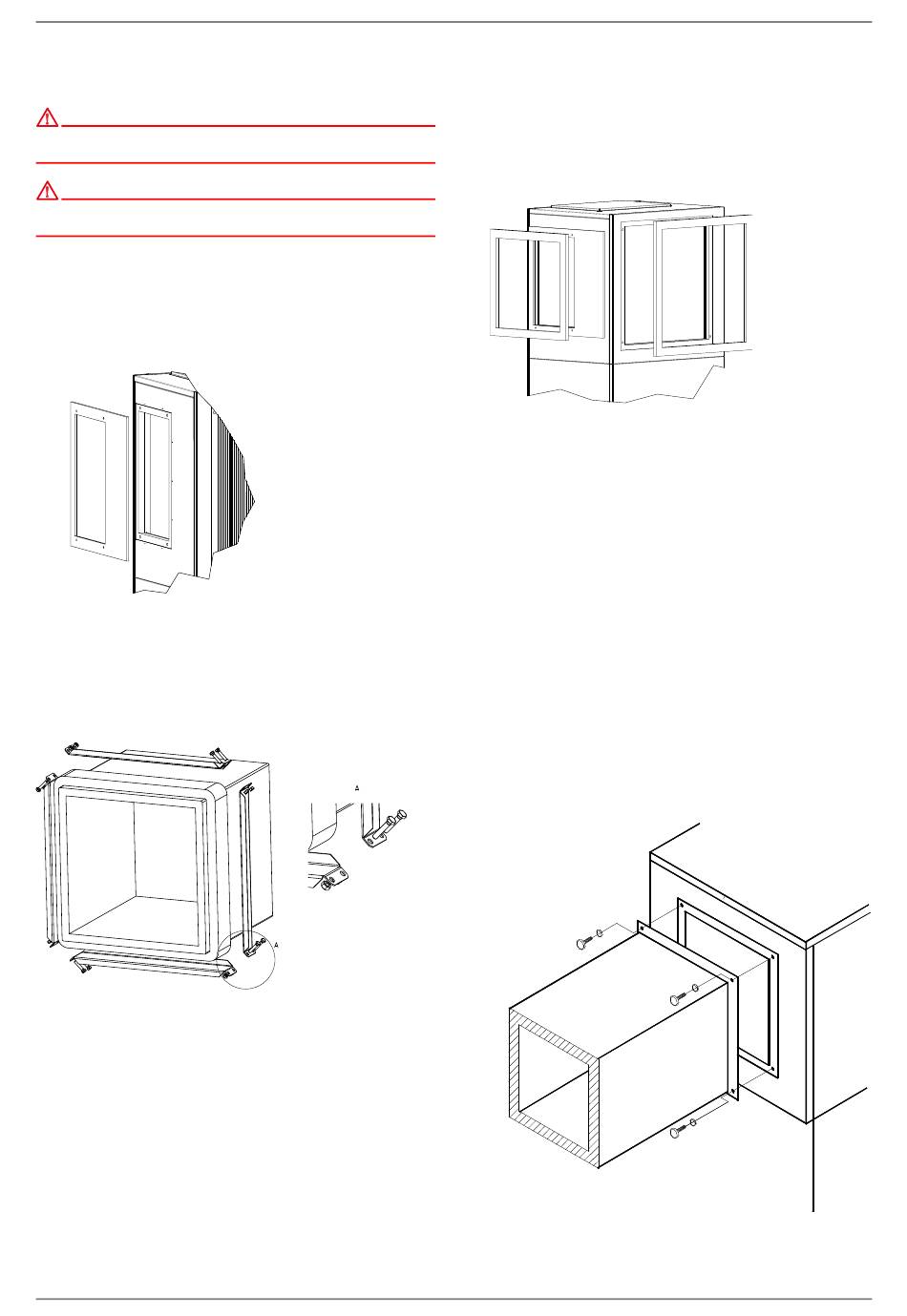

7.2 Luftanschluss
ACHTUNG!
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder
zugestellt werden.
ACHTUNG!
Die Wärmepumpe darf nur mit angebauten Luftkanälen
betrieben werden.
Die als Zubehör angebotenen Luftkanäle aus Glasfaserleichtbe-
ton sind feuchtigkeitsbeständig und diffusionsoffen (Abluftka-
nal 600 x 600 und Ansaugkanal 750 x 750). Bei der Verwen-
dung des Luftkanals für die Ausblasseite (600 x 600) ist an der
gewählten Anschlussseite die "Dichtmatte Kanalanschluss" (im
Beipack) um die Ausblasöffnung zu kleben.
Die Dichtmanschette wird zur Abdichtung der Luftkanäle an
der Wärmepumpe verwendet. Die Luftkanäle selbst werden
nicht direkt mit der Wärmepumpe verschraubt. Im betriebsfer-
tigen Zustand berührt lediglich der Dichtgummi die Wärme-
pumpe. Dadurch ist zum einen eine leichte Montage und De-
montage der Wärmepumpe gewährleistet, zum anderen wird
eine gute Körperschallentkopplung erreicht.
www.glendimplex.de
Wird ein anderer als der als Zubehör erhältliche Luftkanal ver-
wendet, ist drauf zu achten, dass die innere Querschnittsfläche
von Luftansaug- und Luftausblasseite durch den Luftkanal
nicht verringert wird. Für die Abdichtung zur Wärmepumpe
können die mitgelieferten "Ringdichtungen klein und groß" ver-
wendet werden, diese stellen gleichzeitig ein schwingungsmin-
derndes Koppelelement dar.
Mit der großen Ringdichtung kann die Ansaugöffnung der
Wärmepumpe auch direkt an einen entsprechend gestalteten
Mauerdurchbruch positioniert werden.
Es ist darauf zu achten, dass der Mauerdurchbruch auf der In-
nenseite zwingend mit einer Kälteisolierung verkleidet wird, um
eine Auskühlung bzw. Durchfeuchtung des Mauerwerks zu ver-
hindern.
Bei der Verwendung sehr kurzer Luftkanäle am Luftauslass ist
an der Wandaußenseite des Mauerdurchbruchs ein Schutzgit-
ter oder Luftumlenkgitter zu installieren, welches geeignet ver-
hindert, dass Körperteile (Finger und Arme, im Besonderen von
Kindern) den Ventilator in der Wärmepumpe berühren können.
Bei der Verwendung von angeflanschten Luftkanälen wird je
ein Anschlussstutzen an der Ansaug- und Ausblasseite mit 4
Sechskantschrauben M8 an den vorgesehenen Gewinde-
löchern (der 6-Kantlangmuttern) befestigt. Dabei ist zu beach-
ten, dass beide Luftkanalstutzen nur mit der Isolierung und
nicht mit dem Außenblech in Berührung kommen.
Zusätzlich ist auf geeignete Schwingungsentkopplung und Ka-
nalisolation zu achten
M 8
452169.66.06 · FD 0009
Deutsch
DE-9
