LI 9TES
3
Lieferumfang

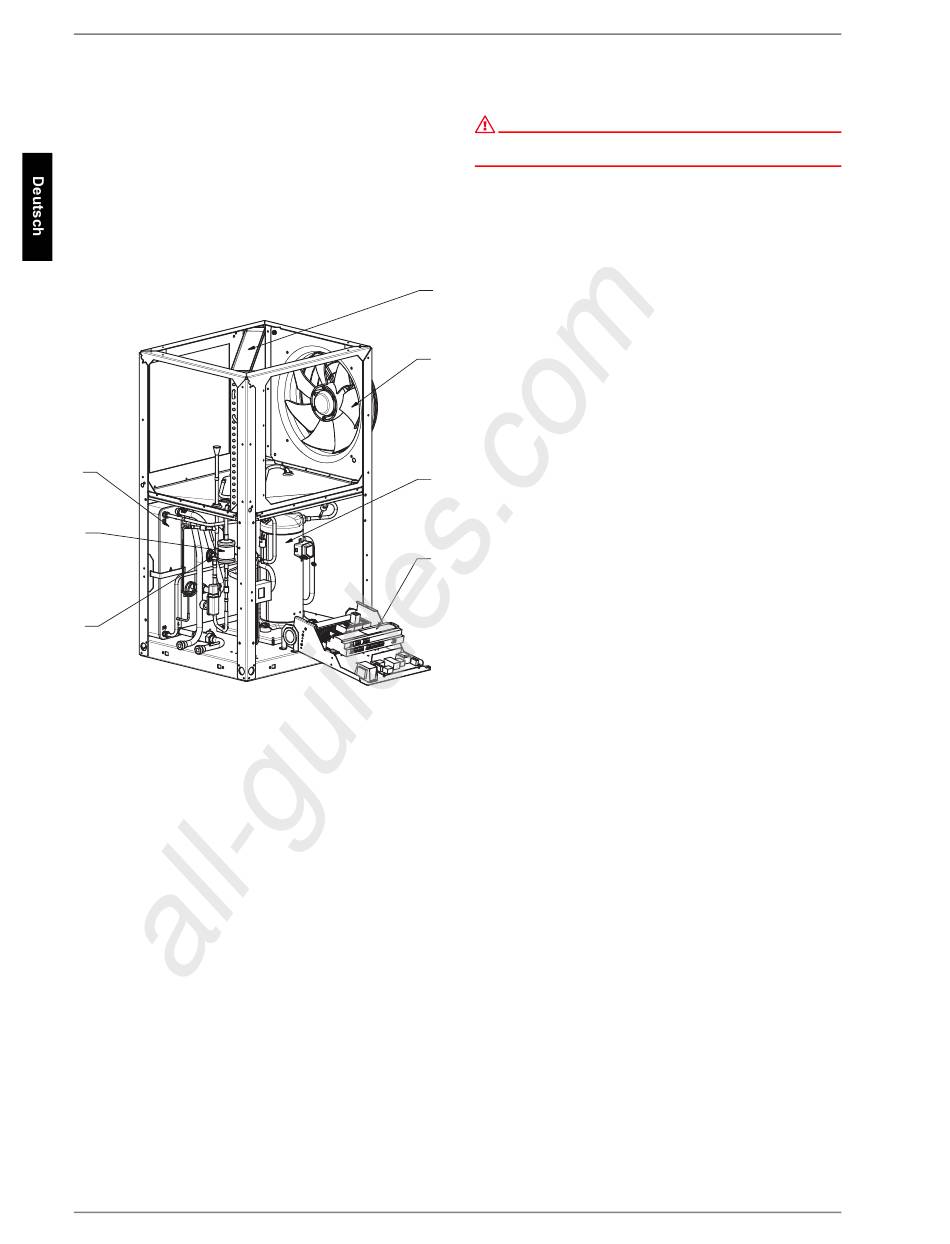

3.1 Grundgerät
Die Wärmepumpe wird in Kompaktbauweise geliefert und enthält
unten aufgeführte Bauteile.
Der Kältekreis ist „hermetisch geschlossen" und enthält das vom
Kyoto-Protokoll erfasste fluorierte Kältemittel R410A mit einem
GWP-Wert von 1975. Es ist FCKW-frei, baut kein Ozon ab und
ist nicht brennbar.
7
6
5
1)
Verdampfer
2)
Ventilator
3)
Verdichter
4)
Schaltkasten
5)
Expansionsventil
6)
Filtertrockner
7)
Verflüssiger
DE-4
All manuals and user guides at all-guides.com
3.2 Schaltkasten
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind.
Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab-
nahme der unteren Frontabdeckung und dem Lösen der sich
rechts oben befindenden Befestigungsschraube kann der
Schaltkasten herausgeklappt werden.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze, die Sanftanlauf-Einheit und der
1
Wärmepumpenmanager.
3.3 Wärmepumpemanager
2
Der Wärmepumpenmanager ist ein komfortables elektronisches
Regel- und Steuergerät. Er steuert und überwacht die gesamte
Heizungsanlage in Abhängigkeit von der Außentemperatur, die
Warmwasserbereitung und die sicherheitstechnischen Einrich-
tungen.
Der bauseits anzubringende Außentemperaturfühler incl. Befes-
tigungsmaterial liegt dem Wärmepumpenmanager bei.
3
Funktionsweise und Handhabung des Wärmepumpenmanager
sind in der beiliegenden Gebrauchsanweisung beschrieben.
3.4 Beipack
4
Inhalt:
2 x
2 x
2 x
2 x
4 x
452161.66.02 · FD 9203
ACHTUNG!
Ringdichtung für Kanalanschluss
Befestigungswinkel
Dübel 10 mm
SHR 8x80
SHR M4x8
www.dimplex.de
