3.3 Kit d'accessoires
en haut, sur la pompe à chaleur :
1 isolation par raccord de gaine
1 petit joint circulaire, aspiration
1 grand joint circulaire, évacuation
Dans le bac à condensats :
1 sonde extérieure avec matériel de fixation
sous le ventilateur :
8 bouchons borgnes ø 30 - noirs
à l'extérieur, sur l'emballage :
Documentation
4
Accessoires
4.1 Sonde hygro-thermométrique
d'ambiance
Lors du rafraîchissement via un système de chauffage/rafraî-
chissement par surfaces, la régulation a lieu en fonction de la
température ambiante et du taux d'humidité mesurés à la
sonde hygro-thermométrique d'ambiance.
La température ambiante désirée est réglée sur le gestionnaire
de pompe à chaleur. La température d'eau de rafraîchissement
minimale possible est calculée à partir de la température am-
biante et du taux d'humidité mesurés dans la pièce de réfé-
rence. Le comportement de la régulation du rafraîchissement
est influencé par la température ambiante actuelle mesurée et
par la consigne de température ambiante réglée.
4.2 Système de gestion technique
des bâtiments
Le gestionnaire de pompe à chaleur peut être relié au réseau
d'un système de gestion technique des bâtiments grâce à la
carte d'interface respective. Pour le raccordement précis et le
paramétrage de l'interface, respecter les instructions de mon-
tage supplémentaires de la carte d'interface.
Les liaisons réseau suivantes sont possibles pour le gestion-
naire de pompes à chaleur :
Modbus
EIB, KNX
Ethernet
FR-6
5

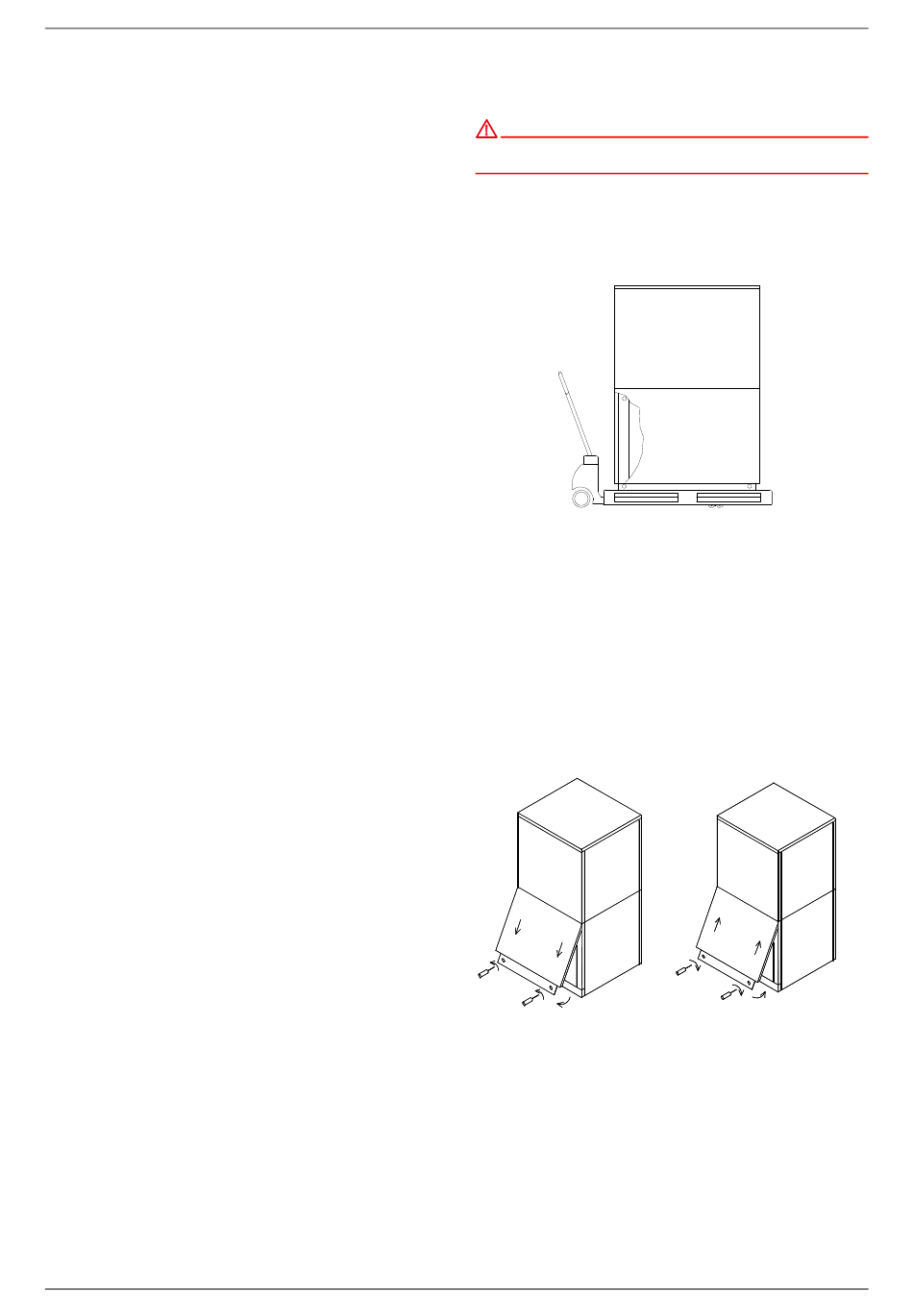

Transport
ATTENTION !
Lors du transport, l'angle d'inclinaison de la pompe à chaleur
ne doit pas dépasser 45° (quel que soit le sens).
Le transport vers l'emplacement définitif devrait s'effectuer à
l'aide d'une palette. L'appareil de base propose plusieurs possi-
bilités de transport : avec un chariot élévateur, un diable, ou à
l'aide de tubes 3/4" que l'on passe à travers les orifices prévus
dans la plaque de base ou dans le châssis.
La pompe à chaleur est solidement reliée à la palette de trans-
port par l'intermédiaire de 4 dispositifs anti-basculement. Ces
derniers doivent être retirés.
Pour utiliser les orifices de transport dans le châssis, il est né-
cessaire de retirer les panneaux d'habillage du bas. Pour cela,
desserrer deux vis du socle pour décrocher les plaques par le
haut en les tirant. Pousser légèrement les plaques métalliques
vers le haut pour les accrocher.
Lorsque vous enfoncez les tubes porteurs à travers le châssis,
faîtes attention à ne pas endommager de composant.
Les 8 capuchons noirs, livrés avec l'appareil doivent être encli-
quetés dans les orifices de transport disponibles sur le lieu
d'emplacement.
3.
1.
1.
Ouverture du couvercle
Une fois le transport terminé, retirer les cales de transport des
deux côtés de l'appareil (au niveau du sol).
452169.66.06 · FD 0009
1.
3.
3.
2.
Fermeture du couvercle
www.glendimplex.de
LI 16I-TUR
1.
3.
2.
