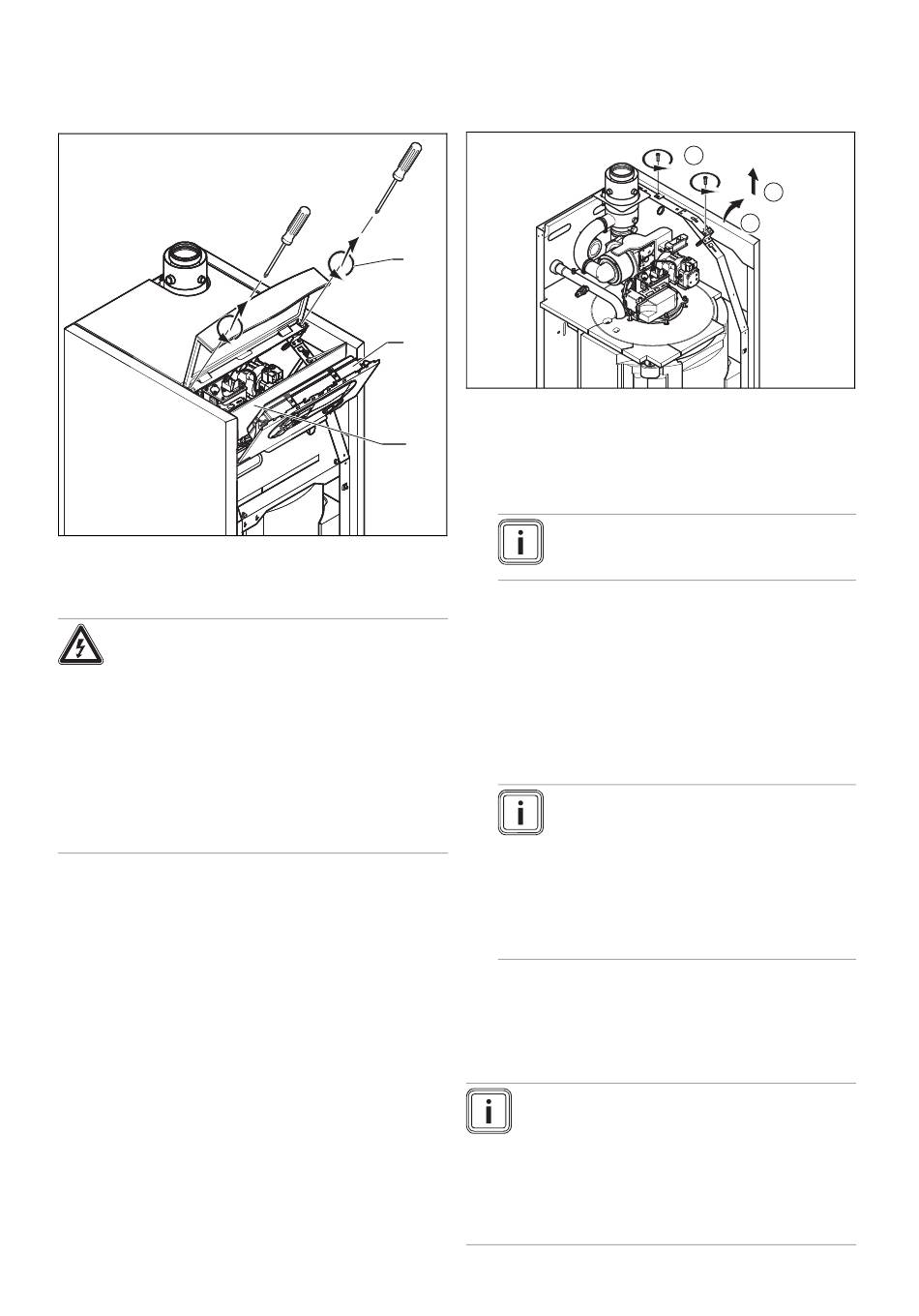

7.2.1.2 Desserrer le boîtier de commande et ôter le
couvercle de protection
1.
Déposez la protection avant. (→ page 20)
1
Vis
2
Boîtier de commande
Danger !
Danger de mort par électrocution
Une fois l'appareil installé, la tension est pré-
sente en permanence au niveau des bornes
de raccordement au secteur et des pistes
conductrices menant à l'interrupteur de l'ap-
pareil.
▶
Coupez l'alimentation électrique de l'ap-
pareil.
▶
Prenez les mesures nécessaire pour évi-
ter une remise sous tension involontaire.
2.
Desserrez les deux vis (1) se trouvant à l'intérieur.
3.
Rabattez le boîtier de commande (2) vers l'avant.
4.
Déverrouillez les colliers de support.
5.
Rabattez le boîtier de commande avec la tôle de blin-
dage (3).
6.
Déverrouillez le couvercle de protection en le tirant vers
l'avant.
7.
Retirez le couvercle de protection par le haut.
◁
Le couvercle de protection est démonté.
0020130519_02 icoVIT exclusiv Notice d'installation
1
1
1
2
2
2
3
3
3
3
Tôle de blindage
Montage et installation 7
7.2.1.3 Retrait de l'habillage latéral
1.
Rabattez le boîtier de commande vers l'avant, puis ôtez
le couvercle de protection. (→ page 21)
2.
Dévissez les vis du cadre de l'habillage.
3.
Basculez légèrement l'habillage latéral vers l'extérieur.
4.
Retirez l'habillage latéral vers le haut.
◁
La protection latérale est démontée.
Remarque
Mettez l'habillage latéral de côté de façon à
ce qu'il ne soit pas endommagé.
7.2.2
Mise en place de la chaudière à fioul à
condensation
1.
Placez l'appareil sur une surface plane.
2.
Mettez l'appareil de niveau à l'aide des pieds réglables,
en vous aidant d'un niveau à bulle.
–
Réglage en hauteur au niveau des pieds: 10
... 30 mm
3.
Respectez bien les espaces libres pour le montage.
Remarque
Les espaces libres sont nécessaires pour
monter les conduites, mais aussi pour effec-
tuer les travaux de maintenance et de répa-
ration le cas échéant.
Faites bien attention aux espaces libres pour
le montage spécifiques aux installations en
cascade. Ils figurent dans la notice de mon-
tage correspondante.
4.
Retirez les poignées de transport et mettez-les au re-
but. En effet, elles se détériorent au cours du temps et
deviennent donc inutilisables.
7.2.3
Montage de la ventouse
Remarque
L'appareil peut fonctionner en mode dépendant
de l'air ambiant ou indépendant de l'air ambiant.
Conformez-vous bien aux ventouses autorisées
dans le cadre de l'homologation globale du sys-
tème et utilisez des composants homologués. La
liste correspondante figure à la fin de la notice de
montage.
1
3
2
21
