4 Montage
4.5

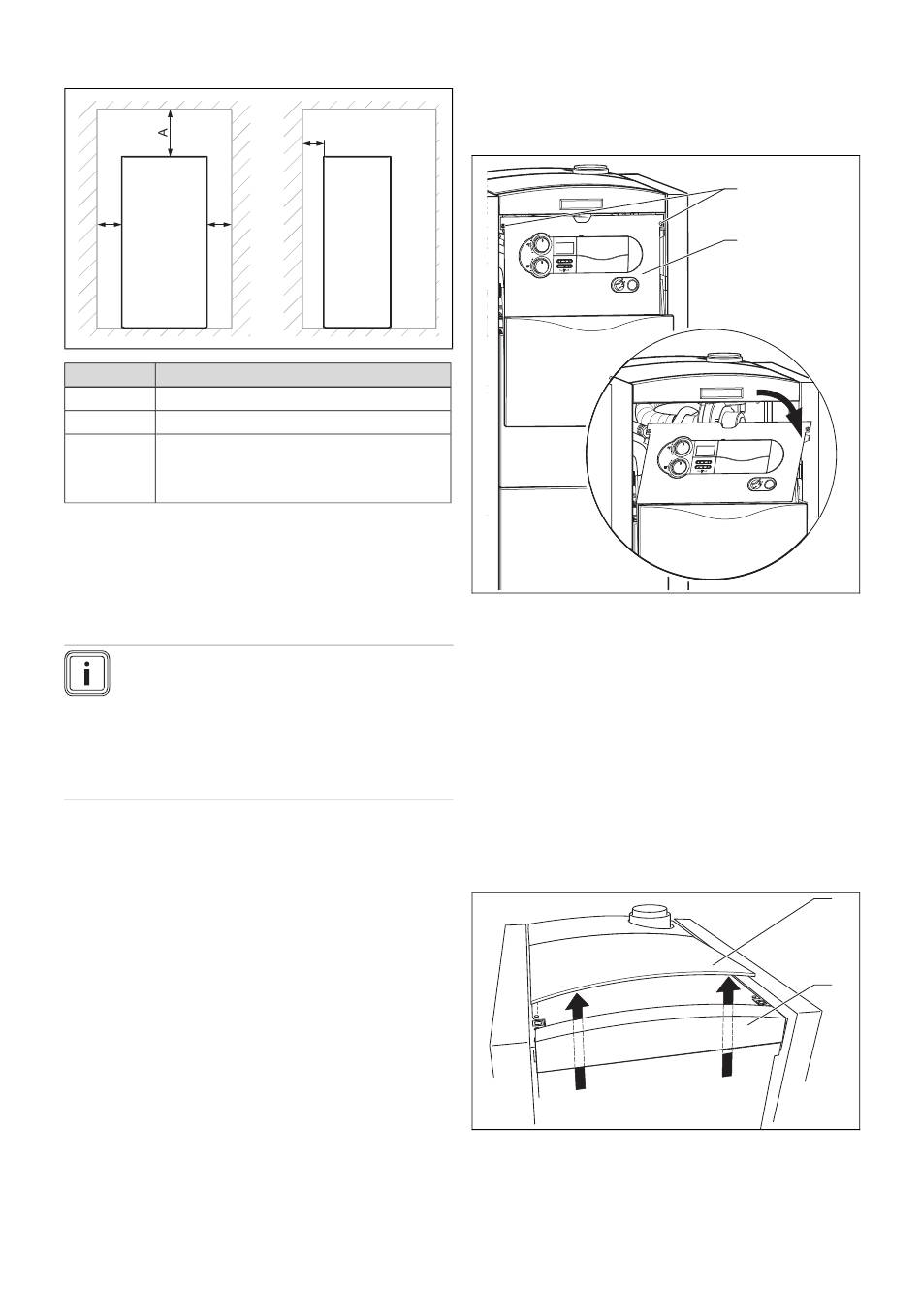

Distances minimales
B
B
A
500 mm
B
500 m min., nécessaire d'un côté uniquement
C
300 mm pour les accessoires de type groupe de
tubes et pompe à condensats ; 400 mm pour les
accessoires du kit de raccordement du ballon en
cas d'association avec un ballon actoSTOR
4.6
Distances par rapport à des composants
inflammables
Il n'est pas nécessaire de prévoir une distance supérieure à
l'écart minimal (→ page 9) entre le produit et des composants
en matériaux inflammables.
Remarque
Vous devez toutefois veiller à laisser suffisam-
ment d'espace de part et d'autre ainsi qu'à l'ar-
rière du produit, de façon à bien pouvoir position-
ner la conduite d'écoulement des condensats au-
dessus du point de vidange, ou encore raccorder
une pompe à condensats si nécessaire. Le point
de vidange doit être visible.
4.7
Mise à niveau de l'appareil
▶
Mettez le produit à niveau horizontal à l'aide des pieds
réglables en hauteur afin de garantir la vidange des
condensats du collecteur de gaz de combustion.
4.8
Ouverture du volet avant
▶
Mettez la main dans la poignée encastrée du capot avant
et soulevez légèrement le cache.
◁
Le capot avant pivote automatiquement vers le bas et
donne ainsi accès au tableau de commande.
10
C
Distance minimale
4.9
Basculement du boîtier électrique vers le
bas et le haut
4.9.1
Basculement du boîtier électrique vers le
bas
1.
Tournez les deux vis (1) de 90°.
2.
Basculez le boîtier électrique (2) vers le bas.
4.9.2
Relèvement du boîtier électrique
1.
Relevez le boîtier électrique (2).
2.
Tournez les deux vis (1) de 90°.
4.10
Démontage et montage de l'habillage
supérieur
4.10.1 Démontage de la partie supérieure de la
protection
1.
Ouvrez le volet avant. (→ page 10)
2.
Basculez le boîtier électrique vers le bas. (→ page 10)
3.
Passez la main derrière le cache (2) par le dessous,
puis poussez l'habillage supérieur (1) vers le haut.
4.
Retirez l'habillage supérieur.
Notice d'installation et de maintenance ecoVIT exclusiv 0020258610_00
1
2
1
2
