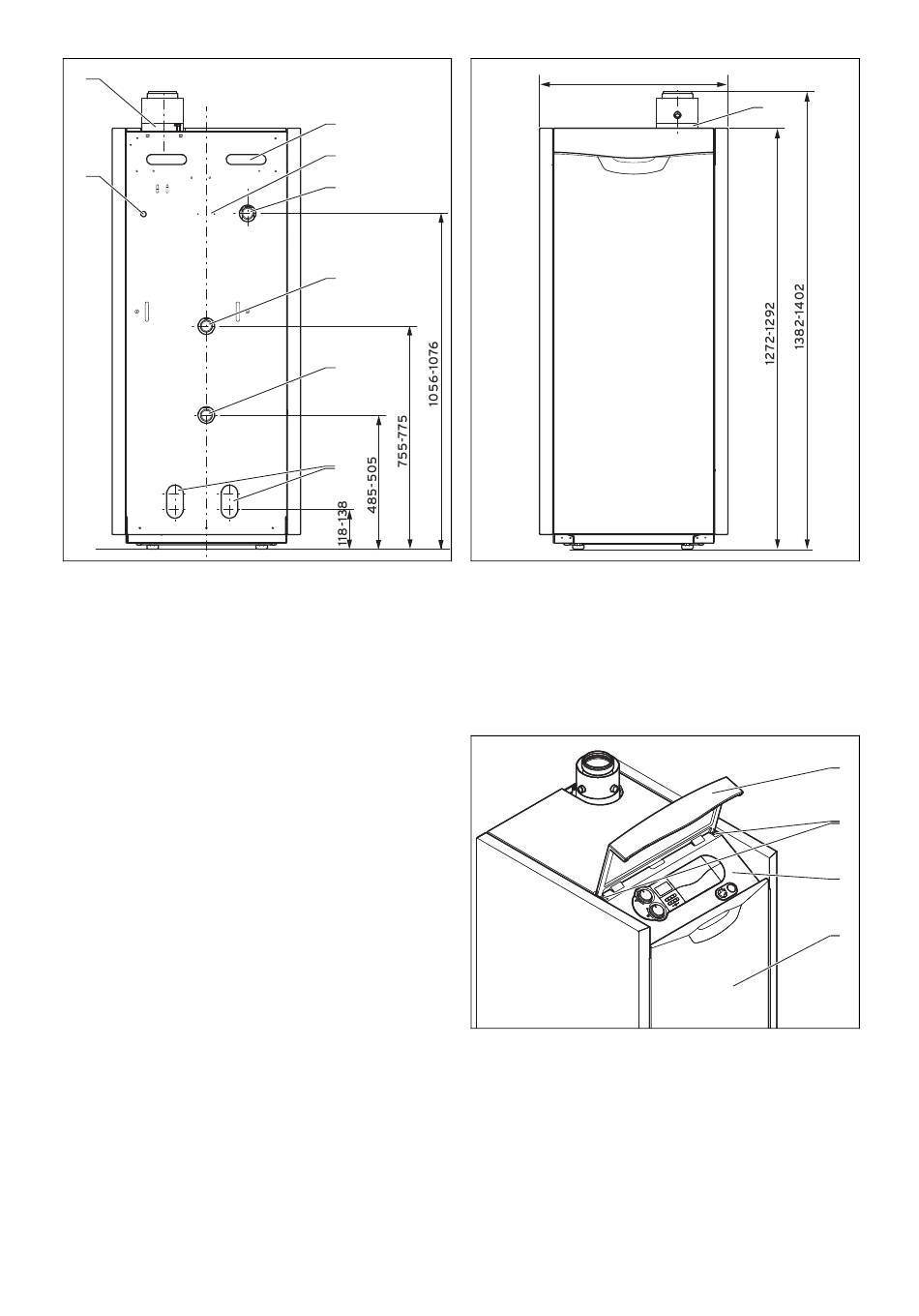

7 Montage et installation
1
8
1
Raccord d'air/des gaz
d'échappement (adapta-
teur joint)
2
Poignées encastrées
3
Alésages de fixation pour
purgeur à fioul automa-
tique avec filtre fin
20
2
3
4
5
6
7
4
Raccord du départ de
chauffage
5
Raccord du retour du
ballon
6
Raccord du retour de
chauffage
7
Orifices d'écoulement de
l'eau de condensation
720
1
Raccord d'air/des gaz
d'échappement (adapta-
teur joint)
7.2
Réalisation du montage
7.2.1
Démontage de la protection
7.2.1.1 Dépose de la protection avant
1
Couvercle
2
Vis
1.
Relevez le couvercle (1) de l'appareil.
2.
Déposez la protection avant (4) en la déclipsant des
supports.
3.
Soulevez la protection avant et retirez-la vers le haut.
Notice d'installation icoVIT exclusiv 0020130519_02
1
1
1
2
2
3
3
4
4
3
Tableau de commande
4
Protection avant
