procédUre de reMpLaceMenT - vérIn de La SecTIon de TêTe
outils nécessaires :
•
Câbles élastiques
•
Clé mixte 7/16"
•
Tournevis Phillips
•
Douille 7/16"
•
Pince à long bec
•
Clé 3/8"
procédure :
C
1.
M
ontez le lit complètement et appliquez les freins. Retirez le panneau de pied.
2.
Soulevez la section de pied, rabattez-la vers la tête du lit et attachez-la au lit à l'aide d'un câble élastique.
3.
Soulevez la section de tête, rabattez-la vers le pied du lit et attachez-la au lit à l'aide d'un câble élastique.
4.
À l'aide d'un tournveis Phillips, retirez les 4 vis fixant la plaque de recouvrement de pied au châssis du lit.
5.
Retirez le couvercle de la boîte de pied (voir les étapes 2 et 3 de la "Procédure de remplacement - manivelle",
page
24).
6.
Ramenez la section de tête à l'horizontal et soutenez le tube du vérin à l'aide d'un câble élastique passé sous le
tube et accroché de chaque côté du châssis.
7.
Retirez la manivelle (A) (voir les étapes 4 et 5 de la "Procédure de remplacement - manivelle",
conservez les 2 rondelles de nylon et le ressort (B).
remarque
N'oubliez pas de remettre en place les rondelles et le ressort avant de replacer la manivelle.
8.
À l'aide de pinces à long bec, retirez la goupille à fermeture enroulante, les rondelles et l'axe de chape (C) retenant
la section de tête au tube de vérin de tête.
9.
À l'aide d'une douille 7/16" et d'une clé mixte 7/16", retirez les deux écrous et boulons (D) retenant l'assemblage
du vérin de tête sur la boîte de pied.
www.stryker.com
procédures d'entretien
D

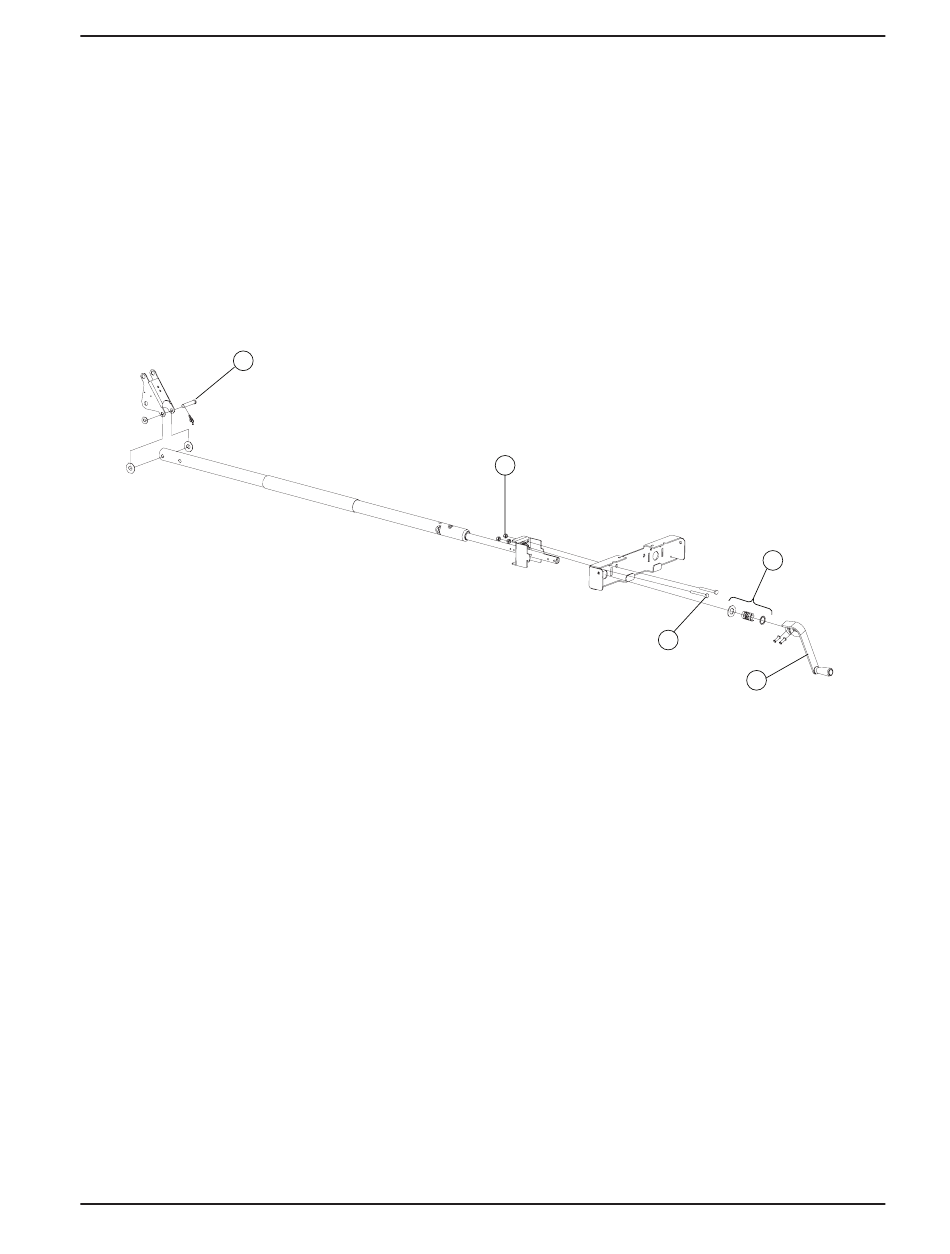

figure 3.2d
72-1050F ME FL23SM REV A
B
D
A
page
24). Retirez et
Retour à la table des matières
25
