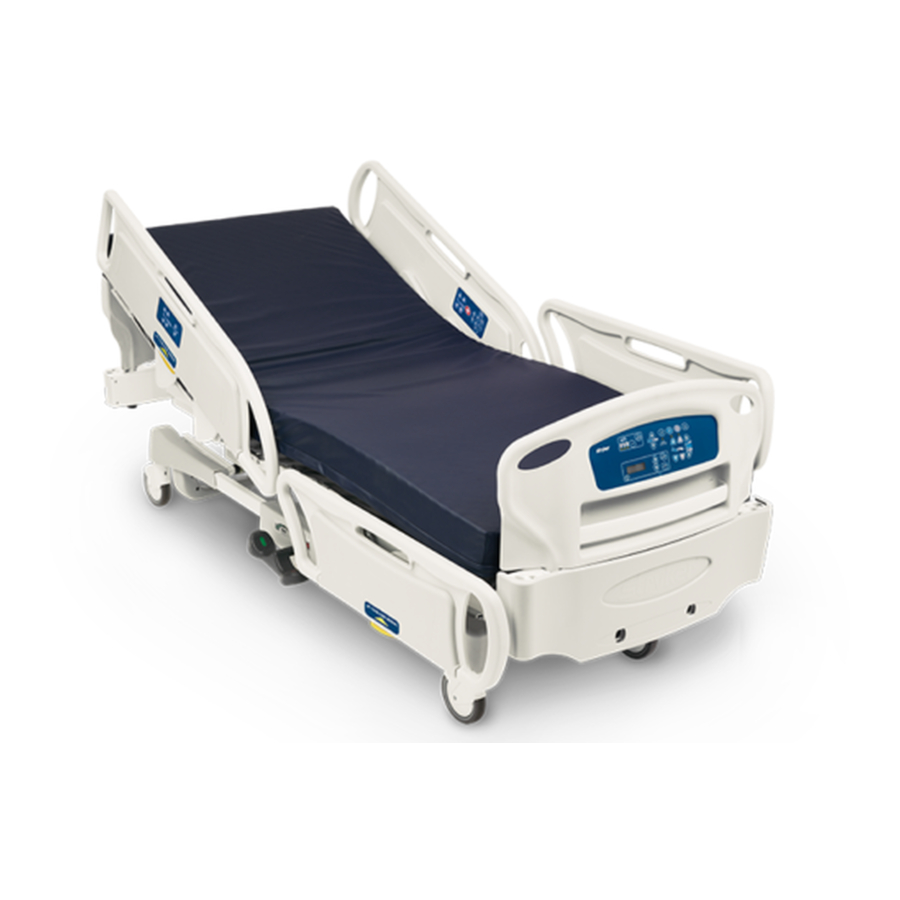

LIT DE SOINS DE COURTE DURÉE À RÉGLAGES ÉLECTRIQUES
ASSISTANCE TECHNIQUE ET PIÈCES
1 888 233-6888
Fabriqué par Stryker
72-0909F REV A ME FL28C
F15-44-B
MANUEL D'ENTRETIEN
MODÈLE FL28C
Décembre 2005
Imprimé au Canada

Publicité

Table des Matières
loading

Manuels Connexes pour Stryker FL28C

Sommaire des Matières pour Stryker FL28C

  • Page 1 MANUEL D'ENTRETIEN LIT DE SOINS DE COURTE DURÉE À RÉGLAGES ÉLECTRIQUES MODÈLE FL28C ASSISTANCE TECHNIQUE ET PIÈCES 1 888 233-6888 Fabriqué par Stryker 72-0909F REV A ME FL28C Décembre 2005 F15-44-B Imprimé au Canada...

  • Page 3: Table Des Matières

    TABLE DES MATIÈRES 1. INTRODUCTION ........................5 1.1 Renseignements techniques ...................5 1.2 Assistance technique ......................6 1.3 Attention / Avertissement / Remarque ................6 1.4 Protection antistatique.....................6 1.5 Garantie ..........................7 Garantie limitée.......................7 Pour obtenir une expertise sur place et/ou des pièces ............7 Autorisation de retour ......................8 Marchandise endommagée.....................8 1.6 Symboles ........................8 2.
  • Page 4 Vérin d'élévation du lit ....................33 Carte électronique des moteurs ..................35 Carte électronique de la cloche d'appel (en option) et GEN III (en option)..... 36 Carte électronique de la cloche d'appel (en option)............36 Connecteur d'alimentation..................... 37 Fusible du connecteur d'alimentation ................37 Carte électronique de la balance/Avertisseur de la détection de sortie de lit (en option)38 Transformateur torique (lits de la série internationale - 100/200/220/240V)....

  • Page 5: Introduction

    220V∼, 50-60Hz, 2.9A - 2 fusibles 250V, 6.3A 240V∼, 50-60Hz, 2.7A - 2 fusibles 250V, 6.3A * Stryker apporte un soin particulier à l'amélioration de ses produits et se réserve le droit d'en changer les spécifications sans préavis. ** La charge de fonctionnement de sécurité spécifiée est la somme du poids du matelas et des accessoires (100 lb/45.4 kg) et du poids du patient.

  • Page 6: Assistance Technique

    Manuel d'entretien 1.2 ASSISTANCE TECHNIQUE Pour toute information relative à ce produit, communiquez avec le service technique mentionné ci-dessous ou avec votre représentant régional. Stryker Canada 1 888 233-6888 45, Innovation Drive Hamilton, Ontario, L9H 7L8 Canada 1.3 ATTENTION / AVERTISSEMENT / REMARQUE Les mots ont une signification particulière que vous...

  • Page 7: Garantie

    Introduction Chapitre 1 1.5 GARANTIE GARANTIE LIMITÉE Tous les produits Stryker sont garantis contre tout défaut de matériel ou de fabrication, tout fonctionnement défectueux des mécanismes et l'usure prématurée des composants du lit, dans le cadre d'une utilisation normale. Pour toute question relative à la garantie, veuillez communiquer avec le service technique (voir section 1.2) ou avec votre représentant local.

  • Page 8: Autorisation De Retour

    Si les dommages ne sont pas signalés à Stryker dans un délai de quinze (15) jours suivant la réception de la marchandise ou s’ils n’ont pas été notés sur le bon de livraison au moment de la livraison, le client prendra l’intégralité...

  • Page 9: Entretien Préventif

    Entretien préventif Chapitre 2 2. ENTRETIEN PRÉVENTIF 2.1 NETTOYAGE DU LIT ET ENTRETIEN DES MATELAS Débranchez immédiatement le lit si un déversement important de liquide se produit près des cartes électroniques, des câbles et des moteurs. Retirez le patient du lit et épongez le liquide. Faites ensuite vérifier le lit par le service de l’entretien.

  • Page 10: Instructions De Lubrification

    Manuel d'entretien 2.2 INSTRUCTIONS DE LUBRIFICATION Les vis des quatre vérins électrique ainsi que l'axe de chape retenant le tube du vérin de tête aux bras du levier de sommier sont les composants du lit nécessitant une vérification. Ils doivent être vérifiés annuellement et lubrifiés aux deux ans.
  • Page 11 Entretien préventif Chapitre 2 5. Appliques de la graisse sur l'axe de chape reliant le tube du vérin de tête au levier de sommier. 6. Levez et baisser la section de tête plusieurs fois pour uniformiser l'application de graisse. Vérins de la section de tête et de pied 7.

  • Page 12: Programme D'entretien Préventif

    Manuel d'entretien 2.3 PROGRAMME D'ENTRETIEN PRÉVENTIF N'utilisez que des pièces de remplacement fournies par Stryker. VÉRIFICATIONS ANNUELLES ⎯ Tous les articles de fixation sont bien serrés. ⎯ Vérifiez l'usure des entretoises à épaulement utilisées aux points d'articulation du lit. Ne les lubrifiez pas.

  • Page 13: Pièces De Rechange À Conserver

    Entretien préventif Chapitre 2 PIÈCES DE RECHANGE À CONSERVER Voici la liste des pièces de rechange à conserver en magasin pour le lit FL28C Description de pièce Liste • Composants électriques/électroniques Carte électronique des moteurs QDF23-0315 OL280008/009 Carte électronique balance (en option)
  • Page 14 Manuel d'entretien Couvercle plastique section de pied (en option) 28-0103 OL280032 S.A. Section de tête acier (en option) 28-0197L OL280007 S.A. Section de pied acier (en option) 28-0196L OL280007 Section du siège 28-0345L OL280032 Section de cuisse 28-0034L OL280032 Câble de la poignée RCR - court QDF19-0815 OL280034 Câble de la poignée RCR - long...

  • Page 15: Dépannage

    Dépannage Chapitre 3 3. DÉPANNAGE Veuillez consulter le guide de dépannage ci-dessous avant de communiquez avec le service technique (voir section 1.2). 3.1 GUIDE DE DÉPANNAGE PROBLÈME À VÉRIFIER • Le lit n'est plus alimenté. Le cordon d'alimentation est connecté au lit et branché...
  • Page 16 Manuel d'entretien • La section de cuisse ne monte ni ne Le verrouillage des commandes de la section descend lorsque : de cuisse est-il activé (voyant (cadenas) • lorsque la commande du côté de allumé)? Si oui, désactivez-le. • lit est utilisée. Le verrouillage total des commandes du lit est-il •...
  • Page 17 Dépannage Chapitre 3 • L'écran de la balance (en option) ne Pressez deux fois la touche ENTER. • s'allume pas lorsque la balance est Fermez l'alimentation du lit à l'aide du activée. commutateur du connecteur d'alimentation et remettez le lit sous tension. •...

  • Page 18: Procédures D'entretien

    être confié qu'à du personnel d'entretien de Stryker ou formé par Stryker, surtout en ce qui a trait aux dispositifs de la balance et de la détection de sortie de lit. Débranchez toujours le cordon d'alimentation du lit lorsque vous le nettoyez ou en effectuez l'entretien.

  • Page 19: Barrière D'un Côté De Lit De Tête

    Procédures d'entretien Chapitre 4 7. Inversez les étapes précédentes pour installer le nouvel ensemble. 8. Vérifiez le mouvement du côté de lit et le fonctionnement de toutes les commandes des modules de commande intérieur/extérieur, incluant la cloche d'appel (en option) et le groupe de commandes «...

  • Page 20: Barrière D'un Côté De Lit De Pied

    Manuel d'entretien BARRIÈRE D'UN CÔTÉ DE LIT DE PIED Outils nécessaires : Petit tournevis à lame plate Tournevis Phillips no 2 Clé Allen 5/32" Câble élastique Procédure de remplacement : À moins d'indication contraire, référez-vous à la figure 4.1B de la page 19 pour l'illustration des points de références contenus dans cette procédure.

  • Page 21: Membrane Du Module Extérieur D'un Côté De Tête

    Procédures d'entretien Chapitre 4 MEMBRANE DU MODULE EXTÉRIEUR D'UN CÔTÉ DE TÊTE Outils nécessaires : Petit tournevis à tête plate Tourne vis Phillips no 2 Procédure : Figure 4.1C 1. Montez le lit complètement et appliquez les freins. Relevez le côté de lit à réparer. 2.

  • Page 22: Micro/Haut-Parleur (En Option)/Membrane Du Module Intérieur D'un Côté De Tête

    Manuel d'entretien MICRO/HAUT-PARLEUR (EN OPTION)/MEMBRANE DU MODULE INTÉRIEUR D'UN CÔTÉ DE TÊTE Outils nécessaires : Petit tournevis à tête plate Tournevis Phillips no 2 et 3 Pince coupante Câble élastique Clé Allen 5/32" Procédure : À moins d'indication contraire, référez-vous à la figure 4.1C de la page 21 pour l'illustration des points de référence de cette procédure.
  • Page 23 Procédures d'entretien Chapitre 4 Avant de replacer les différents composants du côté de lit, nous vous recommandons de faire le test de continuité aux deux bornes du micro/haut-parleur afin de vous assurer de l'intégrité du circuit électrique. 13. Vérifiez le fonctionnement de la cloche d'appel avant de réassembler le côté de lit et de remettre le lit en service.

  • Page 24: Procédure De Remplacement - Panneau De Pied

    Manuel d'entretien 4.2 PROCÉDURE DE REMPLACEMENT - PANNEAU DE PIED MEMBRANE DES COMMANDES AU PIED DU LIT Outil nécessaire : Petit tournevis à tête plate Tournevis Phillips no 2 Procédure : Figure 4.2 Montez le lit complètement et appliquez les freins. Débranchez le cordon d'alimentation du lit de la prise murale.

  • Page 25: Écran Acl Du Dispositif De Pesée (En Option)

    Procédures d'entretien Chapitre 4 ÉCRAN ACL DU DISPOSITIF DE PESÉE (EN OPTION) Outil nécessaire : Petit tournevis à tête plate Tournevis Phillips no 2 Procédure : À moins d'indication contraire, référez-vous à la figure 4.2 de la page 24 pour l'illustration des points de référence de cette procédure.

  • Page 26: Procédure De Remplacement - Sommier

    Manuel d'entretien 4.3 PROCÉDURE DE REMPLACEMENT - SOMMIER SECTION DE PIED Outils nécessaires : Clé 1/2" Tournevis Phillips no 2 Câble élastique Procédure : Figure 4.3A 1. Montez le lit complètement et appliquez les freins. Placez le sommier à l'horizontale. 2.

  • Page 27: Section De Cuisse

    Procédures d'entretien Chapitre 4 SECTION DE CUISSE Outils nécessaires : Pince à long bec Clé 1/2" Tournevis Phillips no 2 Procédure : À moins d'indication contraire, référez-vous à la figure 4.3A de la page 26 pour l'illustration des points de référence de cette procédure. 1.

  • Page 28: Section De Tête

    Manuel d'entretien 7. À l'aide d'un tournevis Phillips no 2, retirez les trois vis (G) retenant l'angle protecteur à la section de siège. Replacez l'angle sur la nouvelle section. 8. Inversez les étapes précédentes pour installer la nouvelle section de siège. SECTION DE TÊTE Outils nécessaires : Clé...
  • Page 29 Procédures d'entretien Chapitre 4 13. À l'aide d'une clé 1/2", retirez les deux écrous/entretoises à épaulement/boulons (F) retenant la section de tête à la section de siège. 14. Retirez de la section de tête le micro interrupteur en pressant ses deux agrafes et replacez-le sur la nouvelle section de tête 15.

  • Page 30: Vérin De La Section De Tête

    Manuel d'entretien VÉRIN DE LA SECTION DE TÊTE Outils nécessaires : Pinces à long bec Pince Pince coupante Câble élastique Tournevis Phillips no 2 et 3 Clé à cliquet et douille 5/16" Petit tournevis à tête plate Procédure : Figure 4.3B 1.
  • Page 31 Procédures d'entretien Chapitre 4 Appliquez de la graisse sur l'axe de chape et les rondelles de nylon avant de relier la section de tête au tube du vérin. 9. À l'aide d'un tournevis Phillips no 3, retirez les six vis (A, fig. 4.3C, page 35) retenant le couvercle de plastique à...

  • Page 32: Vérin De La Section De Cuisse

    Manuel d'entretien VÉRIN DE LA SECTION DE CUISSE Outils nécessaires : Câble élastique Pince à long bec Tournevis Phillips no 2 et 3 Pince Pince coupante Clé à cliquet et douille 5/16" Petit tournevis à tête plate Procédure : À moins d'indication contraire, référez-vous à la figure 4.3B de la page 30 pour l'illustration des points de référence de cette procédure.

  • Page 33: Vérin D'élévation Du Lit

    Procédures d'entretien Chapitre 4 A. Assurez-vous que le câble du nouveau vérin est connecté à la carte électronique puis, branchez le cordon d’alimentation du lit. B. En passant par l'ouverture dégagée par l'enlèvement de la coquille de la section de pied, saisissez le tube du nouveau vérin de cuisse, placez les trous du tube à...
  • Page 34 Manuel d'entretien 3. Débranchez le cordon d'alimentation du lit de la prise murale. 4. Déconnectez le câble du vérin défectueux et, à l'aide de pince coupante, coupez les attaches de câble retenant le câble aux châssis du lit. 5. À l'aide d'une clé à cliquet et d'une douille 5/16", retirez les deux vis (I) retenant la plaque de retenue au support de vérin.

  • Page 35: Carte Électronique Des Moteurs

    Procédures d'entretien Chapitre 4 CARTE ÉLECTRONIQUE DES MOTEURS Outils nécessaires : Tournevis Phillips no 3 Pince à long bec Pince coupante Clé 3/8" Tournevis Phillips no 2 Procédure : Figure 4.3C 1. Montez le lit complètement et appliquez les freins. 2.

  • Page 36: Carte Électronique De La Cloche D'appel (En Option) Et Gen Iii (En Option)

    Manuel d'entretien 11. À l'aide d'une clé 3/8" et d'un tournevis Phillips no 2, retirez l'écrou/la vis (D) retenant les câbles de mise à la terre à la carte. 12. Inversez les étapes précédentes pour installer la nouvelle carte électronique. 13.

  • Page 37: Connecteur D'alimentation

    Procédures d'entretien Chapitre 4 7. Retirez tous les câbles connectés à la carte électronique. Notez bien leur position afin de les reconnecter correctement sur la nouvelle carte. 8. Replacez le couvercle en position verticale et, à l'aide d'un tournevis Phillips no 2, retirez les quatre vis (C) retenant la carte (D) au couvercle de la boîte de tête et retirez la carte.

  • Page 38: Carte Électronique De La Balance/Avertisseur De La Détection De Sortie De Lit (En Option)

    Manuel d'entretien 6. Vérifiez le commutateur de mise sous tension du lit avant de le remettre en service. CARTE ÉLECTRONIQUE DE LA BALANCE/AVERTISSEUR DE LA DÉTECTION DE SORTIE DE LIT (EN OPTION) Outils nécessaires : Tournevis Phillips no 2 Clé à cliquet et douille 3/8" Pince à...

  • Page 39: Transformateur Torique (Lits De La Série Internationale - 100/200/220/240V)

    Procédures d'entretien Chapitre 4 Il est très important que vous reconnectiez les câbles des cellules de charge dans l'ordre approprié. Reportez-vous à l'illustration 4.3E de la page précédente où est indiqué la position de connexion du câble de chaque câble cellule de charge sur la carte balance. 14.

  • Page 40: Cellule De Charge (En Option)

    Manuel d'entretien CELLULE DE CHARGE (EN OPTION) Outils nécessaires : Pince à long bec Pince coupante Deux chandelles Clé Allen 1/4" Clé 1/2" Procédure : Figure 4.3F 1. Montez le lit complètement et appliquez les freins. 2. Débranchez le cordon d'alimentation du lit de la prise murale 3.
  • Page 41 Procédures d'entretien Chapitre 4 4. À l'aide de pinces à long bec, retirez les deux goupilles à fermeture enroulante/rondelles/axes de chape (A) retenant l'extrémité de la cellule défectueuse ainsi que celle de la cellule adjacente. Il est important que l'extrémité des deux cellules soit libérée pour la suite des opérations.

  • Page 42: Étalonnage De La Balance (En Option)

    Manuel d'entretien ÉTALONNAGE DE LA BALANCE (EN OPTION) • Vérifier la précision de la balance 1. Enlever du lit tout matériel non nécessaire (accessoires, draps, matelas, etc.) et mettez la balance à zéro en effectuant les opérations suivantes : • Pressez pour mettre en marche la balance, l'écran affichera: POIDS...
  • Page 43 Procédures d'entretien Chapitre 4 4. Placez l'indicateur d'angle sur la section de siège du sommier et mettez le sommier en position horizontale (0°). Puis pressez ENTER. L'écran affichera alors : NE PAS TOUCHER AU LIT 5. Comme indiqué, ne touchez pas au lit tant que cette étape ne sera pas terminée. Cette étape est la plus longue des trois.

  • Page 44: Micro Interrupteur Du Positionnement Auto Contour (En Option)

    Manuel d'entretien MICRO INTERRUPTEUR DU POSITIONNEMENT AUTO CONTOUR (EN OPTION) Outils nécessaires : Câble élastique Tournevis Phillips no 1 Procédure : Figure 4.3G 1. Montez le lit au maximum et appliquez les freins. 2. Montez la section de cuisse. Retirez s'il y a lieu le couvercle de la section de pied (en option), puis soulevez et rabattez la section de pied vers la tête du lit.
  • Page 45 Procédures d'entretien Chapitre 4 Assembler le support à la même position que celle mentionné à l’étape 4. 7. Comprimez les deux agrafes du micro interrupteur pour le retirer du support. 8. Inversez les étapes précédentes pour installer le nouveau micro interrupteur. 9.

  • Page 46: Micro-Interrupteur De La Remise En Position Rcr (En Option)

    Manuel d'entretien MICRO INTERRUPTEUR DE LA REMISE EN POSITION RCR (EN OPTION) Outils nécessaires : Tournevis Phillips no 1 Indicateur d'angle Procédure : Figure 4.3H 1. Montez le lit complètement et appliquez les freins. 2. Relevez les côtés de lit de tête. 3.

  • Page 47: Câble D'activation De La Remise En Position Rcr (En Option)

    Procédures d'entretien Chapitre 4 • Micro interrupteur fixé à la structure de la section de tête La fonction de ce micro interrupteur est de signaler à la carte contrôle des moteurs, d'une part que la réinitialisation du vérin de tête peut commencer car la section de tête est complètement descendue, d'autre part que la descente complète de la section de cuisse peut aussi commencer.
  • Page 48 Manuel d'entretien 6. Soulevez et rabattez manuellement la section de tête vers le pied du lit et attachez-la solidement au lit à l'aide d'une sangle. 7. À l'aide de deux clés 1/2", retirez l'écrou (H) du boulon maintenant en place l'extrémité inférieure du cylindre amortisseur.

  • Page 49: Procédures De Remplacement - Base

    Chapitre 4 Procédures d'entretien 4.4 PROCÉDURES DE REMPLACEMENT - BASE PÉDALE DE FREIN/DIRECTION Outils nécessaires : Clé à cliquet et douille1/2" Marteau-caoutchouc Procédure : Figure 4.4A 1. Montez le lit complètement. 2. Débranchez le cordon d'alimentation du lit de la prise murale. 3.

  • Page 50: Roulette De La Roue Directionnelle

    Manuel d'entretien ROULETTE DE LA ROUE DIRECTIONNELLE Outils nécessaires : Deux clé1/2" Procédure : À moins d'indication contraire, référez-vous à la figure 4.4A de la page 49 pour l'illustration des points de référence de cette procédure. 1. Montez le lit complètement. 2.
  • Page 51 Chapitre 4 Procédures d'entretien Clé à cliquet et douille 1/2" Deux clés 1/2" Clé Allen 3/16" Procédure : À moins d'indication contraire, référez-vous à la figure 4.4A de la page 49 pour l'illustration des points de référence de cette procédure. 1.

  • Page 52: Roulette Du Lit

    Manuel d'entretien ROULETTE DU LIT Outils nécessaires : Chandelle Pince à long bec Clé 1/2" Procédure : Figure 4.4B 1. Montez le lit complètement. 2. Mettez la pédale de frein/direction au neutre 3. Placez une chandelle sous le châssis du côté de la roulette à changer. 4.

  • Page 53: Barre De Liaison Du Mécanisme De Freinage

    Chapitre 4 Procédures d'entretien BARRE DE LIAISON DU MÉCANISME DE FREINAGE Outils nécessaires : Clé 1/2" Procédure : À moins d'indication contraire, référez-vous à la figure 4.4B de la page 52 pour l'illustration des points de référence de cette procédure. 1.

  • Page 54: Annexe A : Schémas Électriques

    Annexe A : Schémas électriques Annexe A : Schémas électriques A) Carte contrôle des moteurs...
  • Page 55 Annexe A : Schémas électriques B) Alimentation électrique...
  • Page 56 Annexe A : Schémas électriques C) Interface de communication (en option)
  • Page 57 Annexe A : Schémas électriques D) Balance (en option)

  • Page 58: Annexe B : Menu Maintenance : Signification Des Codes D'erreur

    Annexe B : Menu maintenance : signification des codes d’erreur Annexe B : Menu maintenance : signification des codes d’erreur Codes d’erreur de la balance 16 = Défaut du capteur d'angle de la carte balance. 17 = Défaut de la puce (circuit intégré) balance de la carte balance. Pour les erreurs 16 et 17, débranchez le lit et attendez 5 secondes.
