Dämmstoffsäge IS 330 EB -
Originalbetriebsanleitung
Inhaltsverzeichnis
1 Technische Daten ...................................... 7
2 Symbole ..................................................... 7
3 Bedienungselemente ................................ 7
4 Einsatzbereich der Maschine ........................8
5 Sicherheitshinweise .................................. 8
6 Transport und Lieferung ......................... 13
7 Einstellung .............................................. 13
8 Inbetriebnahme ....................................... 14
9 Betrieb ..................................................... 15
10 Zubehör ................................................... 15
11 Wartung und Pflege ...................................... 16
12 Umwelt .................................................... 18
13 EG-Konformitätserklärung ..................... 18
14 Fehlerbehebung ...................................... 19
1

Technische Daten

Netzspannung
Netzfrequenz
Nennleistungsaufnahme
Bewegliche Zuleitung
Sicherung
Vorwahl der Drehzahl
Konstant Elektronik
Elektrische Sicherheitsbremse
Begrenzung des Anlaufstroms
Umdrehungen des Kettenrads
je nach Einstellung
der Elektronik:
Maximale Ketten-
geschwindigkeit
Gehrungsschnitt
Gewicht (mit Werkzeug)
Schnitttiefe
[Führungsleiste 13" (33 cm)]
bei 0°
bei 15°
bei 30°
bei 45°
bei 60°
Schutzklasse
Automatisches Schmieren
der Führungsleiste
Kapazität des Ölbehälters
2

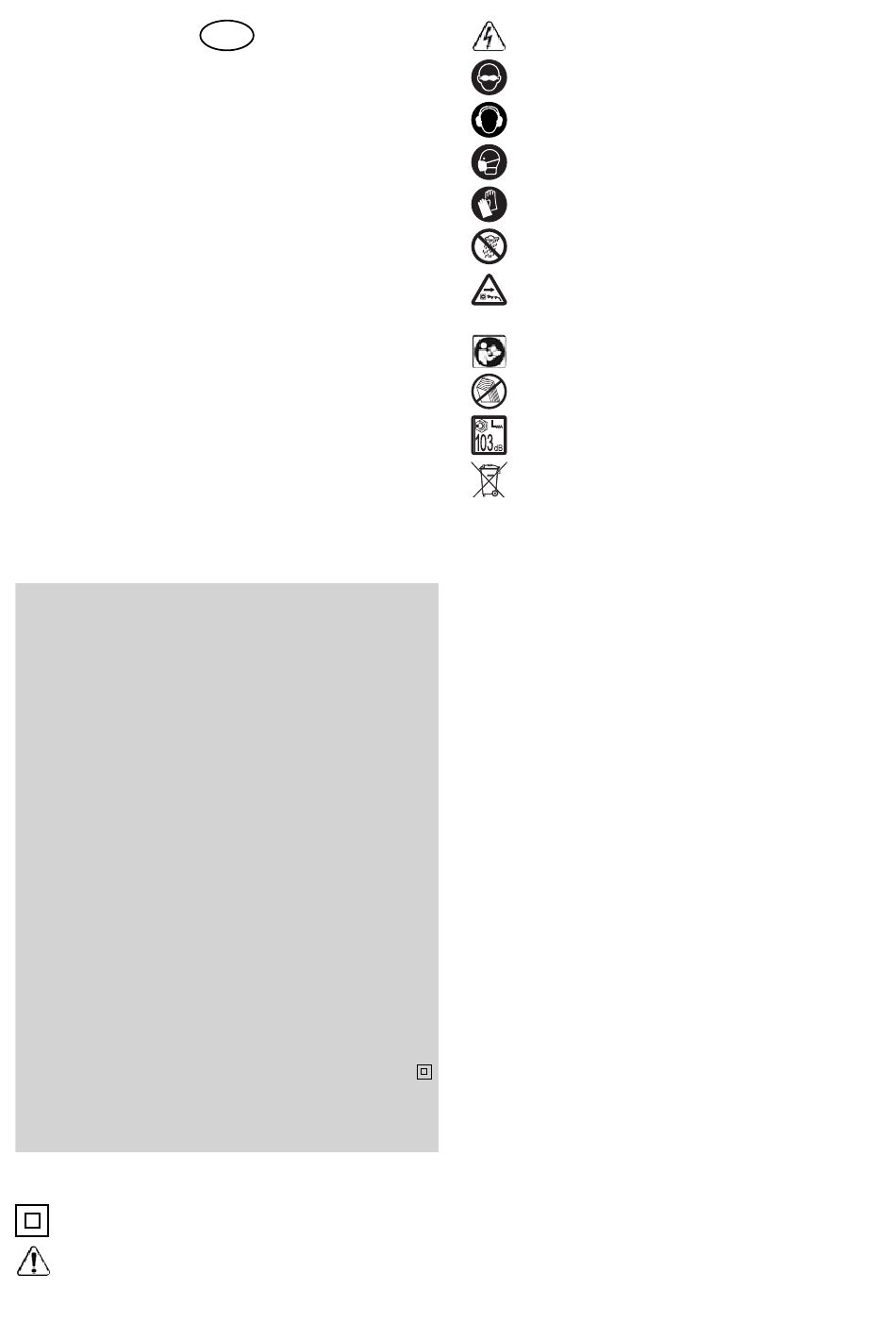

Symbole

Doppelte Isolierung
Warnung vor Gefahr allgemein
D
220-240 V ~
50/60 Hz
1600 W
H07RN-F
15 - 16 A
Stromschutz
2200 - 4600 min
12 m/s
0° - 60°
330 mm
315 mm
285 mm
230 mm
165 mm
II /
~ 240 ml
Warnung vor Stromschlag
Augenschutz tragen!
Gehörschutz tragen!
Atemschutz tragen!
Schutzhandschuhe tragen!
Keinem Regen aussetzen!
Bei Beschädigung oder Durchschneiden
der beweglichen Zuleitung den Stecker
sofort vom Stromnetz trennen
Anleitung / Hinweise lesen
Für Holz nicht einsetzbar!
Akustischer Ausgabewert
Nicht in den Hausmüll geben.

Hinweis, Tipp
3

Bedienungselemente

[1-1] Entriegelungstaste
[1-2] Schaltertaste
[1-3] Parallelanschlag
[1-4] Kettenschutz
[1-5] Spannschraube für Parallelanschlag
[1-6] Führungstisch
[1-7] Zusatzgriff vorne
•
[1-8] Ölstandsanzeige
•
[1-9] Ölbehälterverschluss
•
• [1-10] Spannauswurf, drehbar
[1-11] Kettenspannrad
[1-12] Öldosierungsrad
-1
[1-13] Einstellung ziehender Schnitt
[1-14] Vorwahl Drehzahl
[1-15] Zusatzgriff hinten
[1-16] Parallelanschlag
7 kg
[2-1] Abdeckung Kettenrad
[2-2] Spannrad
[2-3] Kette
[2-4] Führungsleiste
[2-5] Öffnung für Spannbolzen
[2-6] Spannbolzen
[2-7] Einspannschraube
[2-8] Kettenrad
•
[2-9] Kettenspannrad
[3-1] Einstellung ziehender Schnitt
[4-1] Kettenanzeige für 0°
[4-2] Handschraube zur Einstellung des
Gehrungswinkels
[4-3] Skala
[4-4] Kettenanzeige für 45°
[4-5] Kettenanzeige für 60°
7
