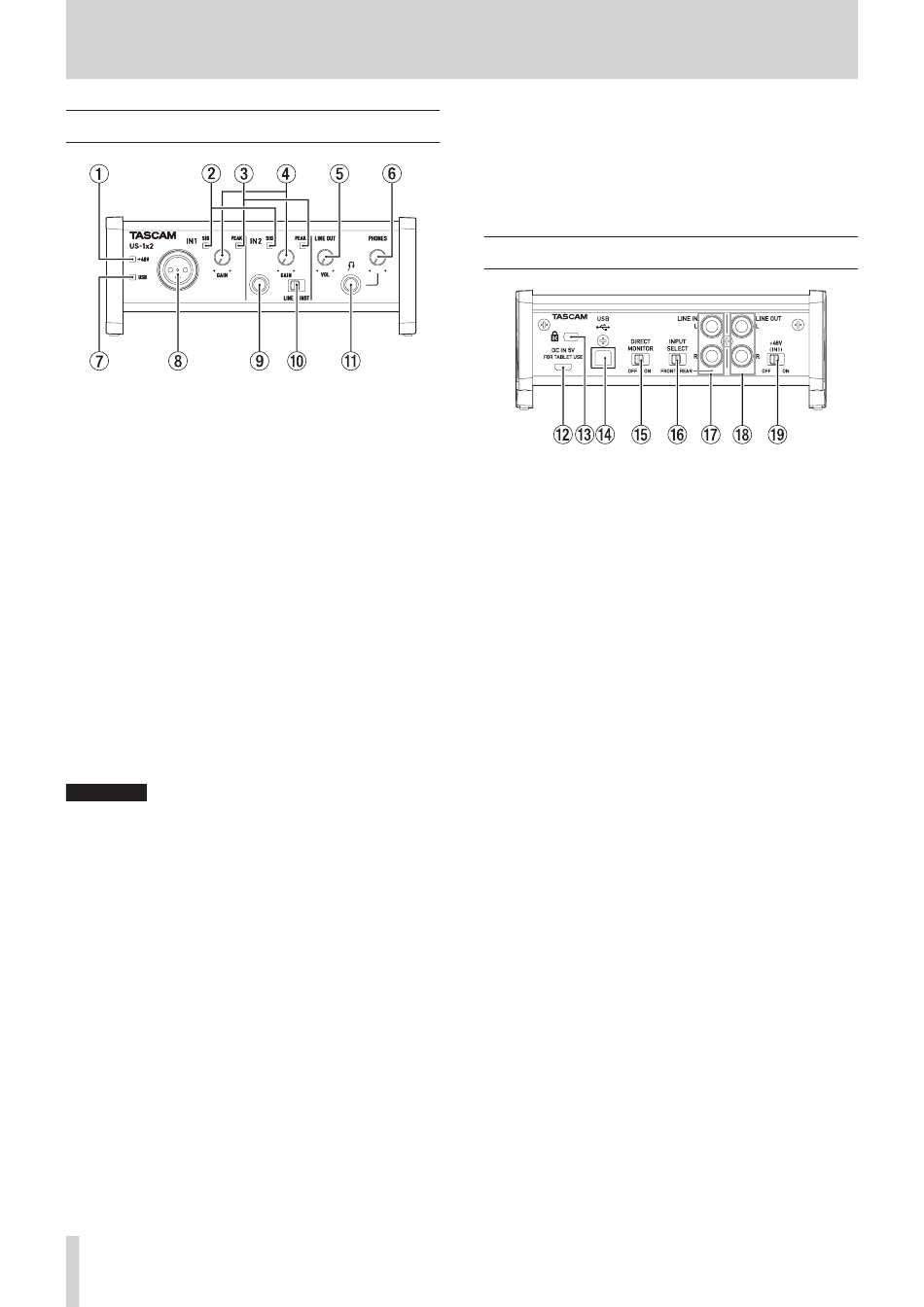

2 – Nomenclature et fonctions des parties
Face avant
Voyant d'alimentation fantôme (+48V)
1
Ce voyant s'allume quand le commutateur d'alimentation
fantôme (o) de la face arrière est réglé sur ON.
Voyants de signal (SIG)
2
Les voyants SIG s'allument en vert quand des signaux (d'au
moins -32 dB FS) entrent par les prises IN1/IN2/LINE IN L-R
(8/9/u).
Voyants de crête (PEAK)
3
Les voyants PEAK s'allument en rouge quand des signaux
proches de la distorsion (-1 dB FS ou plus) entrent par les
prises IN1/IN2/LINE IN L-R (8/9/u).
Boutons GAIN
4
Utilisez-les pour régler les niveaux d'entrée des prises IN1/
IN2 (8/9).
Bouton LINE OUT
5
Utilisez-le pour régler le niveau de sortie par les prises LINE
OUT L-R (i).
Bouton PHONES
6
Utilisez-le pour régler le niveau de sortie par la prise casque
(PHONES q).
ATTENTION
Avant de brancher le casque, baissez le volume avec le bou-
ton PHONES. Ne pas le faire pourrait laisser passer des bruits
forts et soudains risquant d'endommager votre audition ou
de créer d'autres problèmes.
Voyant USB
7
S'allume quand la connexion USB fonctionne.
Prise IN1
8
Cette prise XLR de niveau micro est une entrée symétrique.
Prise IN2
9
Cette entrée est une prise jack 6,35 mm TRS standard.
Utilisez le sélecteur LINE/INST (0) de la face avant de l'unité
afin d'activer l'entrée ligne symétrique (LINE) ou l'entrée asy-
métrique (INST) pour cette prise jack 3 points (TRS) standard.
Sélecteur LINE/INST
0
Réglez-le en fonction de la source branchée à l'entrée IN2 (9).
Choisissez LINE pour brancher des instruments électro-
niques, appareils audio et équipements similaires. Choisissez
INST pour brancher une guitare électrique, une basse élec-
trique ou un autre équipement à haute impédance de sortie.
4
TASCAM US-1x2
Prise casque (PHONES)
q
Utilisez cette prise jack stéréo standard pour brancher un
casque stéréo. Cette prise produit le même signal que les
prises de sortie LINE OUT L–R (i) de la face arrière.
Utilisez un adaptateur pour brancher un casque à fiche
mini-jack.
Face arrière
Connecteur DC IN 5V (type micro-USB)
w
En cas de connexion à un appareil iOS ou à un autre équipe-
ment ne pouvant pas alimenter cette unité, vous devez utili-
ser un bloc d'alimentation USB, une batterie mobile ou une
autre source d'alimentation. Voir « Avec un appareil iOS » en
page 9 pour des détails.
Fixation de sécurité Kensington
e
Port USB (type USB-B)
r
Utilisez le câble USB fourni pour relier l'unité à un ordinateur
ou à un appareil iOS (compatible USB 2.0).
Commutateur DIRECT MONITOR
t
Réglez-le sur ON si vous voulez écouter directement la source
d'entrée.
Quand il est sur ON, vous pouvez régler le volume de la
source d'entrée (Low/Mid /High, c'est-à-dire Bas/Moyen/Haut)
dans l'application Settings Panel décrite ci-dessous. Voir « Ré-
glage de la balance d'écoute » en page 11 pour des détails.
Sélecteur INPUT SELECT
y
Réglez-le en fonction de la source d'entrée.
Réglez-le sur FRONT si vous utilisez les prises IN1/IN2 (8/9)
de la face avant. Réglez-le sur REAR si vous utilisez les prises
LINE IN L-R (u) de la face arrière.
Prises LINE IN L-R
u
Ces prises RCA sont des entrées ligne analogiques.
Prises LINE OUT L-R
i
Ces prises RCA sont des sorties ligne analogiques.
Commutateur d'alimentation fantôme
o
Utilisez ce commutateur pour fournir une alimentation fan-
tôme +48 V à la prise IN1 (8).
