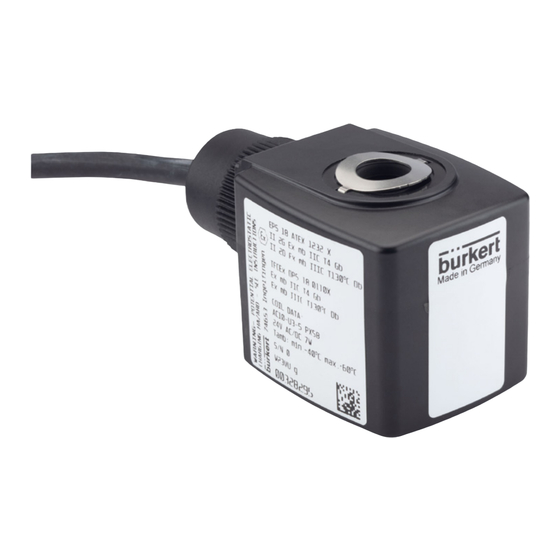

Solenoid coil Type AC10
Bobine magnétique Type AC10
Device with Hazardous Locations Zone 1/21
and Class I, II, III Div 2 Listing
Appareil approuvé pour les emplacements
dangereux de zone 1/21 et de classe I, II, III, division 2
Operating Instructions
Manuel d'utilisation

Publicité

Table des Matières
loading

Sommaire des Matières pour Burkert AC10

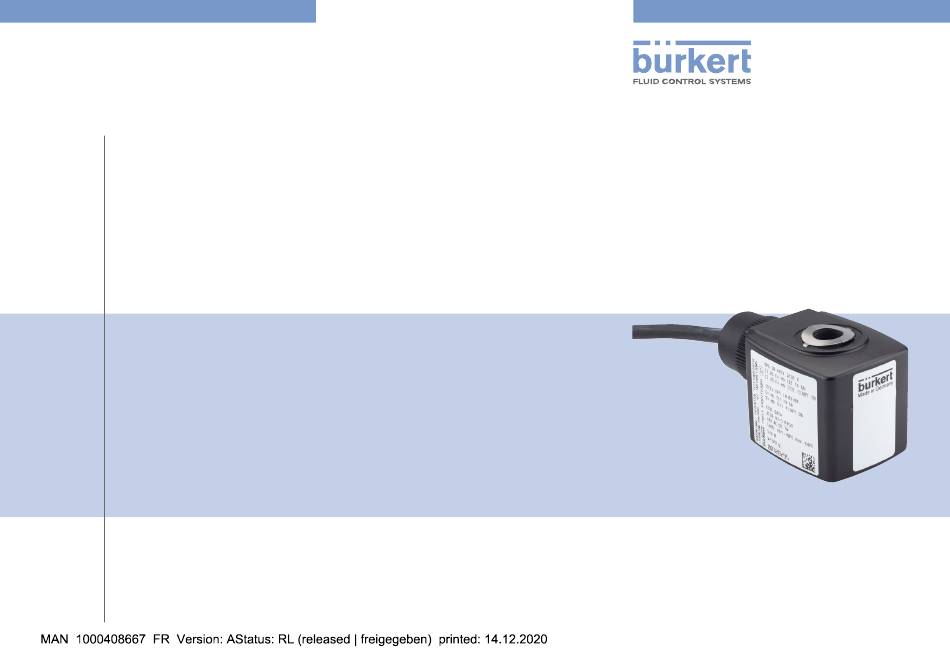

  • Page 1 Solenoid coil Type AC10 Bobine magnétique Type AC10 Device with Hazardous Locations Zone 1/21 and Class I, II, III Div 2 Listing Appareil approuvé pour les emplacements dangereux de zone 1/21 et de classe I, II, III, division 2 Operating Instructions...
  • Page 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © Bürkert Werke GmbH & Co. KG, 2019-2020 Operating Instructions 2012/01_EU-ML_00815322 / Original EN...
  • Page 3: Table Des Matières

    AC10 Sommaire MANUEL D’UTILISATION ........... 24 CARACTÉRISTIQUES TECHNIQUES ......... 31 1.1 Définition des termes ..........24 7.1 Consignes de sécurité ..........31 1.2 Symboles ..............24 7.2 Identification de la bobine magnétique avec départ de câble ............... 32 UTILISATION CONFORME ..........25 7.3 Identification de la bobine magnétique avec boîte de 2.1 Homologation de protection contre les explosions. .. 25 bornes .................. 33 2.2...
  • Page 4: Manuel D'utilisation

    AC10 Manuel d’utilisation MANUEL D’UTILISATION AVERTISSEMENT ! Le manuel d’utilisation décrit le cycle de vie complet de l’appareil. Met en garde contre une situation potentiellement Conservez ce manuel dans un lieu facilement accessible à chaque dangereuse. utilisateur et mettez ce manuel à la disposition de chaque nouveau ▶ Le non-respect de cet avertissement peut entraîner des blessures propriétaire de l’appareil. graves ou la mort. Le manuel d’utilisation contient des informations ATTENTION ! importantes. Met en garde contre un danger possible. ▶ Lisez attentivement le manuel d’utilisation et observez notamment les consignes de sécurité. ▶ Le non-respect de cet avertissement peut entraîner des blessures modérées ou légères.
  • Page 5: Utilisation Conforme

    Homologation de protection contre les explosions. Toute utilisation non autorisée de la bobine magnétique type L’homologation de protection contre les explosions est uni- AC10 peut présenter des risques pour les personnes, les quement valide si vous utilisez les modules et composants auto- équipements à proximité et l’environnement. risés par Bürkert tel que décrit dans ce manuel d’utilisation. La bobine magnétique AC10 est utilisée pour activer des La bobine magnétique AC10 doit être utilisée uniquement en...
  • Page 6: Normes Appliquées

    AC10 Utilisation conforme Normes appliquées USL - U.S. Homologation selon UL 429 CNL – Canada Homologation selon CSA C22.2 N° 139 CSA C22.2 ATMOSPHÈRES EXPLOSIVES Édition 3 UL 60079-0 ATMOSPHÈRES EXPLOSIVES Édition - PARTIE 0 : ÉQUIPEMENT – 6 – date N° 60079-0 – PARTIE 0 : ÉQUIPEMENT – – date de EXIGENCES GÉNÉRALES de révision EXIGENCES GÉNÉRALES publication 01/10/2015 20/10/2017 CSA C22.2 N°...
  • Page 7: Consignes De Sécurité Fondamentales

    AC10 Consignes de sécurité fondamentales CONSIGNES DE SÉCURITÉ FONDAMENTALES Risque d’explosion. Ces consignes de sécurité ne prennent pas en compte les La bobine magnétique et le corps de vanne forment un système risques ou incidents qui se produisent pendant l’installation, la fermé après l’installation. Lorsqu’ils sont utilisés dans une atmos- commande et la maintenance. phère explosible, il existe un risque d’explosion si le système est L’opérateur est responsable de l’observation des règlementa- ouvert en état de marche. tions de sécurité locales, y compris concernant le personnel. Ne pas démonter ou ouvrir le système pendant le fonctionnement. Situations dangereuses d’ordre général. Risque de blessures dû à la haute pression. Afin dé prévenir toute blessure : ▶ Avant de travailler sur le système ou l’appareil, couper la pression ▶ Éviter toute activation involontaire du système/de l’équipement. et purger ou vidanger les conduites.
  • Page 8: Informations Générales

    D-74653 Ingelfingen Tél. + 49 (0) 7940 - 10 91 111 Câble de Fax + 49 (0) 7940 - 10 91 448 raccordement E-mail : info@buerkert.com Écrou-raccord International Boîtier de bobine Vous trouverez les adresses de contact aux dernières pages du Tube de guidage manuel d’utilisation imprimé. du noyau Ainsi que sur internet sur : www.burkert.com Corps de vanne Garantie avec raccord de conduite La garantie est valide uniquement à condition que la bobine magné- tique AC10 soit utilisée de manière conforme dans le respect des conditions d’application spécifiées. Fig. 1 : Bobine magnétique type AC10 avec départ de câble Informations sur internet Les manuels d’utilisation et fiches techniques pour les produits Bürkert sont disponibles en ligne sur : www.burkert.com français...
  • Page 9: Bobine Magnétique Avec Départ De Câble

    • d’un boîtier de bobine (en résine époxy), culaire avec câble • d’un câble de raccordement électrique, d’alimentation Écrou • d’un redresseur à pont. La commande peut se faire par courant alternatif ou par courant continu. Boîte de bornes La bobine magnétique type AC10 est proposée avec différentes classes de puissance réparties sur 2 dimensions de cadre. L’interface entre la bobine et la vanne est identique pour les deux dimensions Vis de blocage de cadre. Support La bobine est placée sur le tube de guidage du noyau de la vanne et Tube de guidage fixée au moyen d’un écrou. Elle est solidement bloquée afin d’éviter Boîtier de bobine du noyau sa rotation par rapport à la vanne.
  • Page 10: Bobine Magnétique Avec Boîte De Bornes

    AC10 Conditions d’utilisation particulières Bobine magnétique avec boîte de CONDITIONS D’UTILISATION bornes PARTICULIÈRES Cette variante de la bobine magnétique est identique à celle décrite Prévention de la formation de au paragraphe « 5.2 », avec pour seule différence qu’ici une boîte de charges électrostatiques bornes est montée en plus (voir « Fig. 2 »). Un kit de raccordement pour une liaison équipotentielle supplémentaire est fourni avec la boîte AVERTISSEMENT ! de bornes ; observer les spécifications au chapitre « 8.2 ». Risque d’explosion dû à une décharge électrostatique. En cas de décharge soudaine d’appareils ou de personnes chargés d’électricité statique, il existe un risque d’explosion dans les atmos- phères explosibles. ▶ Prendre des mesures adaptées afin de garantir qu’aucune décharge électrostatique ne puisse se former dans l’atmos- phère explosible.
  • Page 11: Conditions D'exploitation

    AC10 Conditions d’utilisation particulières Raccordement d’alimentation pour sont utilisées dans un même bloc de vannes, les caractéristiques techniques de la bobine avec la puissance la plus élevée doivent la bobine magnétique avec boîte être utilisées pour déterminer la classe de température. Dans ce de bornes cas, la température ambiante ne doit pas dépasser +40 °C. Pour les raccordements, utiliser des fils résistants au minimum Conditions d’exploitation jusqu’à 90 °C. La vanne remplit une fonction de refroidissement pour la bobine magnétique. La bobine magnétique ne doit pas être utilisée sans CARACTÉRISTIQUES vanne. Le corps de vanne doit être conforme aux exigences TECHNIQUES suivantes : • Matériau Consignes de sécurité métal (laiton, aluminium, acier inoxydable) ou polyamide DANGER ! • Dimensions minimales 32 mm x 32 mm x 10 mm Risque d’explosion.
  • Page 12: Identification De La Bobine Magnétique Avec Départ De Câble

    AC10 Conditions d’utilisation particulières Identification de la bobine magnétique avec départ de câble Légende : Position Description Bobine magnétique AC10 avec vanne d’exemple et positions de l’étiquette d’identification : Identification de zone US Identification de zone CA Identification de la division Identification du type Tension, fréquence et puissance nominales Température ambiante Numéro de série Date et lieu de fabrication Numéro d’identification Tab. 3 : Identification de la bobine magnétique avec départ de câble...
  • Page 13: Identification De La Bobine Magnétique Avec Boîte De Bornes

    Emplacement et description de l’étiquette d’identifi- cation Ex magnétique avec boîte de bornes Légende : REMARQUE ! Position Description L’ajout de la boîte de bornes modifie le mode de protection. Identification de zone US Bobine magnétique AC10 avec Identification de zone CA boîte de bornes avec Identification de la division vanne d’exemple et positions de l’étiquette d’identification : Identification du type Tension, fréquence et puissance nominales Température ambiante Numéro de série Date et lieu de fabrication Numéro d’identification...
  • Page 14: Modes De Protection

    AC10 Conditions d’utilisation particulières Modes de protection Variante Code Classe Marquage Ex interne L’identification Ex est conforme aux modes de protection des temp. composants spécifiques utilisés. Marquage CI I, Zn 1, AEx eb mb IIC T4 Gb de zone Variante Code Classe Marquage Ex Zn 21, AEx mb tb IIIC T130°C Db interne temp. Marquage Ex eb mb IIC T4 Gb X T4 / de zone Marquage CI I, Zn 1, AEx mb IIC T4 Gb Ex mb tb IIIC T130°C Db X T130 °C de zone Zn 21, AEx mb IIIC T130°C Db Marquage CI I, Div 2, Gr A,B,C,D T4 Marquage...
  • Page 15: Caractéristiques Électriques

    AC10 Conditions d’utilisation particulières Caractéristiques électriques 7.5.1 Bobines pour montage individuel Tension nominale / fréquence 12 V / DC, 60 Hz Largeur Puissance Plage de température 24 V / DC, 60 Hz Code totale nominale ambiante [°C] 120 V / 60 Hz [mm] 240 V / 60 Hz PX58 –40 à +55 Tolérance de tension ±10 % –40 à +55 Puissance nominale voir « Tab. 7 » et « Tab. 8 » Plage de température voir « Tab. 7 » et « Tab. 8 » PX60 –40 à +40 ambiante PX61 –40 à +55...
  • Page 16: Accessoires

    AC10 Accessoires ACCESSOIRES 7.5.3 Raccordement électrique Matériau  : P olyoléfine Presse-étoupe pour boîte de Plage de température de service  : – 55 à +145 °C pour installation fixe bornes Rayon de courbure minimal  : 4 x diamètre extérieur pour instal- lation fixe L’appareil doit être installé conformément aux articles 505 Diamètre extérieur  : 6,2 mm et 506 du National Electrical Code (ANSI/NFPA 70) pour Structure et fonction : 3 x fil de cuivre torsadé l’installation aux États-Unis ou conformément à la section 0,5 mm² / LNPE 18 du Canadian Electrical Code pour les installations au Sans halogènes selon : CEI 60754-1 Canada. Veuillez noter que la température de service du Variantes Code Type de boîtier...
  • Page 17: Installation Et Retrait

    AC10 Installation et retrait INSTALLATION ET RETRAIT DANGER ! Risque d’explosion dû à une décharge électrostatique. DANGER ! En cas de décharge soudaine d’appareils ou de personnes chargés d’électricité statique, il existe un risque d’explosion dans les atmos- Risque de blessures dû à la haute pression. phères explosibles. ▶ Avant de travailler sur le système ou l’appareil, couper la pression et purger ou vidanger les conduites. ▶ Prendre des mesures adaptées afin de garantir qu’aucune décharge électrostatique ne puisse se former dans l’atmos- Risque d’électrocution. phère explosible. ▶ Avant d’intervenir dans l’appareil, couper l’alimentation électrique ▶ Ne pas utiliser l’appareil dans des zones avec des processus et empêcher toute réactivation !
  • Page 18: Installation

    AC10 Installation et retrait Installation Dans le cas des bobines magnétiques comprenant une boîte de bornes, observer en outre les points suivants : L’appareil doit être installé conformément aux articles ▶ Introduire uniquement des câbles et des conduites installés de 505 et 506 du National Electrical Code (ANSI/NFPA 70) manière fixe. pour l’installation aux États-Unis ou conformément à la ▶ Utiliser des câbles et entrées de conduite appropriés (voir cha- section 18 du Canadian Electrical Code pour les installa- pitre « 8 »). Observer les spécifications figurant dans le manuel tions au Canada. d’utilisation fourni. ▶ Dans la boîte de bornes, raccorder uniquement des fils avec un Vous trouverez des instructions d’installation détaillées dans raccordement nominal entre 0,5 mm et 2,5 mm le manuel d’utilisation de la vanne concernée et/ou en ligne sur : ▶...
  • Page 19: Bobines Magnétiques Avec Départ De Câble

    AC10 Installation et retrait 9.2.1 Bobines magnétiques avec départ de câble Rondelle Grower Le câble de raccordement est moulé avec la bobine magnétique type AC10 et ne peut pas être démonté. Rondelle plate Observer la tension indiquée sur l’étiquette d’identification. Cosse de câble circulaire avec câble d’alimentation Couleur de fil Affectation Rondelle plate vert-jaune Conducteur de protection noir Conducteur neutre / pôle négatif (-) noir Phase / pôle positif (+) Tab. 10 : Affectation des fils Fig. 6 : Raccordement de la liaison équipotentielle externe 9.2.2...
  • Page 20: Mise En Service

    AC10 Mise en service MISE EN SERVICE AVERTISSEMENT ! AVERTISSEMENT ! Risque de blessures dû à un retrait non conforme. ▶ Le retrait doit être effectué uniquement par des techniciens Risque de blessures dû à une commande non conforme. Une commande non conforme peut entraîner des blessures et habilités disposant de l’outillage approprié. endommager l’appareil et son environnement. Risque de blessures en cas de fluide s’échappant de raccor- ▶...
  • Page 21: Maintenance, Réparation, Dépannage

    AC10 Maintenance, réparation, dépannage MAINTENANCE, RÉPARATION, 11.3 Dépannage DÉPANNAGE En cas de dysfonctionnement, s’assurer que : 11.1 Travaux de maintenance → l’appareil a été correctement installé, → le raccordement a été effectué dans les règles, La bobine magnétique AC10 ne nécessite pas de maintenance si elle est exploitée dans les conditions décrites dans ce manuel. → l’appareil n’est pas endommagé, 11.2 Réparation → la tension et la pression ont été activées, → les tuyauteries ne sont pas obstruées, DANGER ! → toutes les vis sont bien serrées. Danger dû à des travaux de maintenance et de réparation non conformes.
  • Page 22: Transport, Stockage, Élimination

    AC10 Transport, stockage, élimination TRANSPORT, STOCKAGE, ÉLIMINATION REMARQUE ! Dommages dus au transport. Les appareils peuvent être endommagés pendant le transport s’ils ne sont pas correctement protégés. ▶ Protéger l’appareil contre l’humidité et les impuretés dans un emballage résistant aux chocs pendant le transport. ▶ Éviter les températures supérieures ou inférieures à la tem- pérature de stockage admissible. Un stockage incorrect peut endommager l’appareil. ▶ Stocker l’appareil au sec et à l’abri des poussières. ▶ Température de stockage : –40 à +80 °C. Dommages environnementales causés par des composants de l’appareil contaminés par des fluides.
