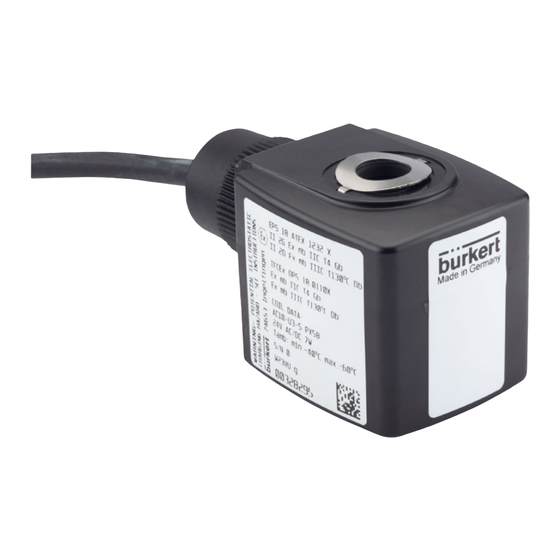

Burkert AC10 Manuel D'utilisation
Bobine magnétique
Masquer les pouces
Voir aussi pour AC10:
- Manuel d'utilisation (23 pages) ,
- Manuel d'utilisation (18 pages)
Table des Matières
Publicité
Liens rapides
Publicité
Table des Matières
Manuels Connexes pour Burkert AC10
Sommaire des Matières pour Burkert AC10
- Page 1 EPS 18 ATEX 1232 X, IECEx EPS 18.0110X Solenoid coil Type AC10 Magnetspule Typ AC10 Bobine magnétique Type AC10 Device with II 2G/D Ex approval Geräte mit II 2G/D Ex Zulassung Appareils avec mode de protection II 2G/D Ex Operating Instructions Bedienungsanleitung Manuel d‘utilisation...
- Page 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © Bürkert Werke GmbH & Co. KG, 2014 - 2019 Operating Instructions 1905/00_EU-ML_00815313 / Original DE...
-
Page 3: Table Des Matières
AC10, II 2G/D Ex Table de matières MANUEL D’UTILISATION ........... 40 ACCESSOIRES ..............50 1.1 Définition du terme ............ 40 8.1 Passe-câble à vis pour coffret à bornes ....50 1.2 Symboles ..............40 8.2 Mise à la terre externe pour coffret à bornes .... 51 UTILISATION CONFORME ..........41 MONTAGE ET DÉMONTAGE ..........51 2.1 Homologation Ex ............ -
Page 4: Manuel D'utilisation
AC10, II 2G/D Ex Manuel d’utilisation MANUEL D’UTILISATION Symboles Le manuel d’utilisation décrit le cycle de vie complet de l’appareil. Les moyens de représentation suivants sont utilisés dans le Conservez ce manuel de sorte qu’il soit accessible à tout utilisateur présent manuel. et à disposition de tout nouveau propriétaire. DANGER ! Informations importantes pour la sécurité. Met en garde contre un danger imminent. ▶ Lire attentivement manuel d’utilisation et respecter les ▶ Le non-respect peut entraîner la mort ou de graves blessures. consignes de sécurité. ▶ Manuel d’utilisation doit être à disposition de chaque utilisateur. -
Page 5: Utilisation Conforme
La bobine magnétique AC10 sert à actionner les vannes qui l’homologation Ex devient caduque. L’homologation Ex devient commandent des fluides liquides ou gazeux. également caduque si vous apportez des modifications non ▶ Une vanne, commandée par bobine magnétique AC10, est autorisées au système, aux modules ou aux composants. -
Page 6: Consignes De Sécurité Fondamentales
AC10, II 2G/D Ex Consignes de sécurité fondamentales CONSIGNES DE SÉCURITÉ FONDAMENTALES Risque d’explosion. Ces consignes de sécurité ne tiennent pas compte des événe- Après montage, la bobine magnétique et le corps de vanne ments et accidents intervenant lors du montage, du fonction- forment un système clos. Il y a risque d’explosion en cas d’ou- nement et de la maintenance. verture du système pendant son utilisation dans des zones pré- L’exploitant est responsable du respect des prescriptions locales sentant des risques d’explosion. de sécurité et de celles se rapportant au personnel. ▶ Ne pas démonter ni ouvrir le système pendant le fonctionnement. Risque d’explosion dû à la décharge électrostatique. Danger dû à la haute pression. Il y a risque d’explosion en cas de décharge soudaine d’appareils ▶... -
Page 7: Indications Générales
▶ Après une interruption de l’alimentation électrique ou pneu- matique, un redémarrage défini ou contrôlé du processus doit La condition pour bénéficier de la garantie légale est l’utilisation être garanti. conforme de la bobine magnétique AC10 dans le respect des ▶ Lors du vissage de la vanne sur la conduite, ne pas utiliser conditions d’utilisation spécifiées. l’appareil comme levier. Informations sur Internet Vous trouverez les instructions de service et les fiches techniques concernant les produits Bürkert sur internet sous... -
Page 8: Description Du Produit
Coffret à Corps de la bobine bornes Conduite de guidage principale Bouchon fileté Tôle de maintien Corps de vanne avec raccord de Corps de la bobine Conduite conduite de guidage Fig. 1 : Bobine magnétique type AC10 avec départ de câble principale Corps de vanne avec raccord de conduite Fig. 2 : Bobine magnétique type AC10 avec coffret à bornes français... -
Page 9: Bobine Magnétique Avec Départ De Câble
AC10, II 2G/D Ex Description du produit Bobine magnétique avec départ Bobine magnétique avec coffret à de câble bornes La bobine magnétique de type AC10 est un actionneur de vanne La structure de la bobine magnétique est identique à celle décrite électromagnétique pour les différentes vannes Bürkert. En tant que au paragraphe « 5.2 », avec pour seule différence qu’ici un coffret bobine dite enfichée, elle est séparée à 100 % de la vanne. La vanne à bornes est monté en supplément (voir « Fig. 2 »). Le coffret à reste un système fermé, même lorsque la bobine est démontée. bornes dispose de la certification d’examen de type PTB 15 ATEX 1011 U ou IECEx PTB 15.0037U. -
Page 10: Conditions D'utilisation Des Appareils
AC10, II 2G/D Ex Conditions d’utilisation des appareils CONDITIONS D’UTILISATION données techniques de la bobine avec la puissance la plus élevée sont retenues pour l’établissement de la classe de température. Dans DES APPAREILS ce cas, la température ambiante ne doit pas dépasser +40 °C max. Conditions particulières Conditions d’exploitation La vanne remplit une fonction de refroidissement pour la bobine 6.1.1 Éviter les charges électrostatiques magnétique. La bobine magnétique ne doit pas être utilisée sans vanne. Le AVERTISSEMENT ! corps de vanne doit être conforme aux exigences suivantes : • Matériau Risque d’explosion dû à la décharge électrostatique. métal (laiton, aluminium, acier inoxydable) ou polyamide Il y a risque d’explosion en cas de décharge soudaine d’appareils... -
Page 11: Caractéristiques Techniques
Caractéristiques techniques CARACTÉRISTIQUES Plaque signalétique pour atmosphère explosible TECHNIQUES 7.4.1 Identification de la bobine magnétique Consignes de sécurité Bobine magnétique AC10 avec vanne d’exemple et les positions des plaques signalétiques : DANGER ! Risque d’explosion. Des situations dangereuses peuvent survenir si les caractéris- Plaque signalétique Plaque signa- tiques de sécurité et les valeurs spécifiées sur la plaque signa- avec les données de létique avec les... -
Page 12: Identification Du Coffret À Bornes
AC10, II 2G/D Ex Caractéristiques techniques 7.4.2 Identification du coffret à bornes Légende: Position Description NOTE! ATEX, Organisme d’établissement et numéro du L’ajout du coffret à bornes modifie le type de protection. certificat Bobine magnétique AC10 avec ATEX, Identification de la protection Ex coffret à bornes avec vanne IECEx, Organisme d’établissement et numéro du d’exemple et les positions des plaques signalétiques : certificat IECEx, Identification de la protection Ex Identification du type avec code EX (4 derniers caractères) -
Page 13: Caractéristiques Électriques
AC10, II 2G/D Ex Caractéristiques techniques Caractéristiques électriques Légende: Position Description 7.5.1 Bobines pour montage individuel ATEX, Organisme d’établissement et numéro du Tension continue et tension alternative, tensions nominales dis- certificat ponibles de 12 V à 240 V, fréquence de 0 Hz à 60 Hz ATEX, Identification de la protection Ex Plage de IECEx, Organisme d’établissement et numéro du Largeur de Puissance Classe de température certificat Code construction nominale température ambiante [mm] IECEx, Identification de la protection Ex [°C] Identification du type avec code EX (4 derniers PX58 T4/T130 °C... -
Page 14: Accessoires
AC10, II 2G/D Ex Accessoires ACCESSOIRES Plage de Largeur de Classe de Puissance température Passe-câble à vis pour coffret à Code construction tempé- nominale ambiante bornes [mm] rature [°C] Des passe-câble à vis appropriés sont disponibles pour l’emploi du PX59 T4/T130 °C -40...+40 coffret à bornes. PX63 T6/T80 °C -40...+40 2,25 Le presse-étoupe en plastique fait partie de l’étendue de la livraison de la vanne. Le presse-étoupe en laiton doit être com- PX65 T5/T95 °C... -
Page 15: Mise À La Terre Externe Pour Coffret À Bornes
AC10, II 2G/D Ex Montage et démontage Mise à la terre externe pour coffret MONTAGE ET DÉMONTAGE à bornes DANGER ! Sur les bobines magnétiques avec coffret à bornes, les bornes de raccordement pour la mise à la terre externe sont fournies. -
Page 16: Montage
AC10, II 2G/D Ex Montage et démontage Raccordement électrique DANGER ! DANGER ! Risque d’explosion dû à la décharge électrostatique. Il y a risque d’explosion en cas de décharge soudaine d’appareils Danger présenté par la tension électrique. ou de personnes chargés d’électricité statique dans la atmosphère ▶ Avant d’intervenir dans l’appareil ou l’installation, couper la tension explosible (zone Ex). et empêcher toute remise sous tension par inadvertance. ▶ S’assurer par des mesures appropriées de l’absence de charges ▶ Respecter les réglementations en vigueur pour les appareils électrostatiques dans la atmosphère explosible. -
Page 17: Bobines Magnétiques Avec Départ De Câble
AC10, II 2G/D Ex Montage et démontage 9.2.2 Bobine magnétique avec coffret à ▶ La résistance thermique du câble doit se situer min. 15 K au- bornes dessus de la température ambiante max. Bornier : Affectation du rac- ▶ Les bornes de raccordement pour la mise à la terre extérieure, Position cordement du circuit emballés à la livraison dans un sachet et collés dans le couvercle noir d’alimentation du boîtier, doivent être retirés lors de l’installation de l’appareil. Conducteur de 9.2.1 Bobines magnétiques avec départ de protection câble... -
Page 18: Démontage
AC10, II 2G/D Ex Mise en service MISE EN SERVICE Démontage DANGER ! AVERTISSEMENT ! Danger dû à la haute pression. Risque de blessures dû à une exploitation non conforme. ▶ Avant de desserrer les conduites et les vannes, couper la Une utilisation non conforme peut entraîner des blessures et... -
Page 19: Maintenance, Réparation, Dépannage
Un mauvais stockage peut endommager l’appareil. Danger dû à une réparation non conforme. ▶ Température de stockage : –40...+80 °C. La sécurité et le fonctionnement de la bobine AC10 et de sa ▶ Stockez l’appareil au sec et à l’abri des poussières ! vanne magnétique ne sont pas garantis après réparation que si Dommages à l’environnement causés par des pièces d’appareil celle-ci a été effectuée par le fabricant. - Page 20 www.burkert.com...
