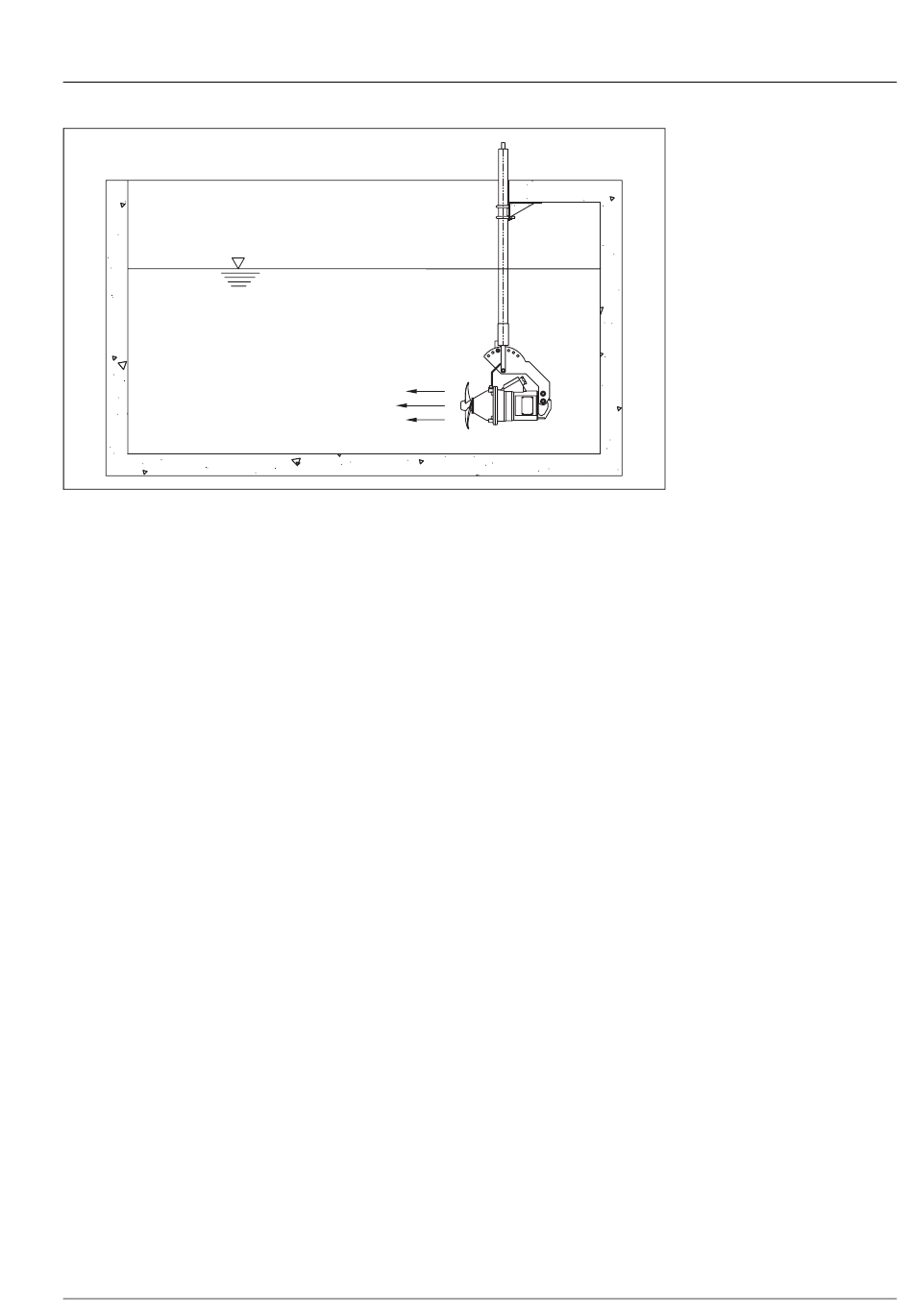

Fig. 5-15:
Montage avec support de tube
- Montez sur le bord du bassin ou sur l'orifice du puits le collier de fixation du tube avec le
matériel de fixation autorisé.
- Fixez la machine au tube de fixation à l'aide de l'adaptateur ou du support de tube. Fixez les
raccords vissés avec Loctite 262 ou 2701.
- Faites passer le câble par le tube de fixation et posez-le.
- Sélectionnez l'angle de votre choix. Si le bassin est vide, vous pouvez également effectuer
cette opération après le montage.
- Soulevez la machine et le tube de fixation avec l'engin de levage approprié, faites-les pivoter
au-dessus du puits et descendre à la profondeur souhaitée. Tournez la machine dans la posi-
tion souhaitée, puis fixez le tube de fixation avec le collier du tube.
- Posez le câble ; le raccordement doit être effectué par un électricien conformément à la fiche
technique « Branchement électrique ».
- Contrôle du sens de rotation
En raison de la poussée et de la flexion du tube qui en découle, il est nécessaire de respecter les
dimensions prévues pour le tube de fixation :
1
- diamètre 1
/
" = longueur maxi. de 2,2 m ;
4
- diamètre 2" = longueur maxi. de 3,3m, passage à 1
En cas d'utilisation de manchons, les filetages doivent être fixés à l'aide
de Loctite 262 ou 2701.
Attention : risque d'endommagement de la machine.
Le câble tracteur et les câbles d'alimentation électrique doivent
être posés ou fixés de telle manière qu'ils ne puissent y avoir ni
pliures, ni frottements. Pliures et frottements doivent être for-
mellement évités, sans quoi la machine risquerait d'être considé-
rablement endommagée et/ou les opérateurs d'être blessés.
E:\shares\Baprod\BA\subtec_m\mixers\f\tr1428\installation.fm
1
/
" inclus.
4
Installation
Montage de support ou
d'adaptateur de tube
5-13
