Etape 1:
Si les galets en plastique, les goupilles rabattables et les axes traversants ont déjà été
montés, veuillez les démonter du chariot coulissant. Entreposez ces pièces de façon à
les avoir à portée de main pour le montage final. Les goupilles rabattables sont fixées
au chariot coulissant à l'aide de chaînes. Placez votre palan en bonne position, puis
fixez le câble tracteur à la machine.
Si votre modèle est équipé de galets courts à fixation définitive, cette
opération est inutile.

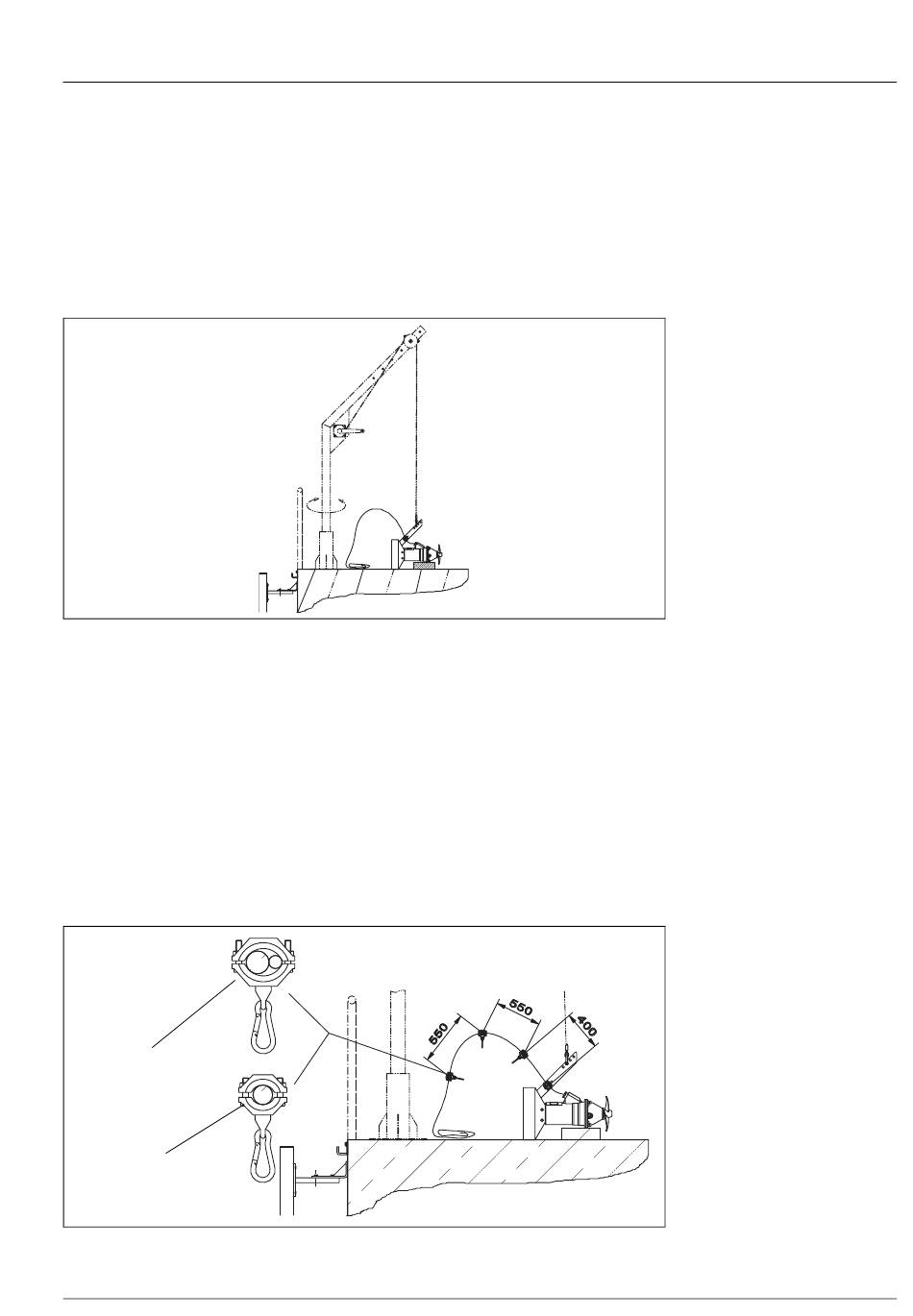

Fig. 5-2:
Démontage
Etape 2:
Procédez à la mise en place de tous les câbles d'alimentation électrique et faites-les
passer par les attaches de câble de l'étrier de fixation. Le câble doit être fixé de
manière à former un petit arc de cercle au niveau de la machine. Tous les câbles d'ali-
mentation électrique doivent passer par les attaches de câble.
Attache de câble
pour 2 câbles
Attache de câble
pour 1 câble
Fig. 5-3:
Fixation des attaches de câble
E:\shares\Baprod\BA\subtec_m\mixers\f\tr1428\installation.fm
Installation
5-5
