Structure et panneaux:
la structure se compose de profi ls aluminium
avec angles en nylon renforcé fi bres de verre.
Le panneau sandwich épaisseur 25 mm se
compose de tôle zinguée (prépeinte à l'exté-
rieur) avec isolation en polyuréthane injecté de
3
densité 42 kg/m
). La modalité de construction
de l'habillage est en mesure de simplifi er les
opérations d'installation et d'entretien.
Ventilateurs :
centrifuges à pales avant avec moteur directe-
ment couplé à hauteur d'élévation importante.
Moteur monophasé 230V - 50 Hz, à vitesse
unique. Le débit d'air est maintenu constant en
présence de variations des pertes de charge des
composants internes de la machine (colmatage
fi ltres) et du système de distribution.
Circuit frigorifi que :
à pompe à chaleur avec compresseur scroll
ou rotatifs (en fonction des tailles) à haute
effi cience et silence, fonctionnant avec fl uide
frigorigène R410A, vanne 4 voies d'inversion
de cycle, batterie condensante, récepteur
de liquide, soupape thermostatique, témoin
liquide, pressostat haute pression, pressostat
basse pression, vanne de sécurité, vanne by
pass (pour les petites tailles).
Bac de condensation :
fabriquée en alliage d'aluminium, facilement
démontable, avec double évacuation.
Batteries évaporantes/condensantes :
avec tube plissé en Cu à ailettes en Al haute
effi cience.
Filtres :
du type à cellules avec cloison ondulée placés
en amont du récupérateur tant en reprise qu'en
refoulement du fl ux d'air. Les fi ltres de série
sont de classe G4 selon la classifi cation UNI
EN 779 avec effi cience pondérale de 90%.
Leur épaisseur est de 48 mm et sont facilement
démontables par la partie inférieure
rieure
de la machine pour effectuer les opéra-
tions de nettoyage ou de remplacement.
Pressostat fi ltres sales:
pressostat différentiel installé à côté des régu-
lateurs électroniques pour la signalisation du
colmatage du fi ltre en refoulement. La valeur
d'intervention peut être réglée. Le pressostat
comprend des contacts libres (NO, NF) pour
installer l'alarme à distance.
Manuel de sélection, installation, utilisation et entretien
Unité de récupération de chaleur à haute effi cacité avec circuit frigorifi que - URHE_CF -

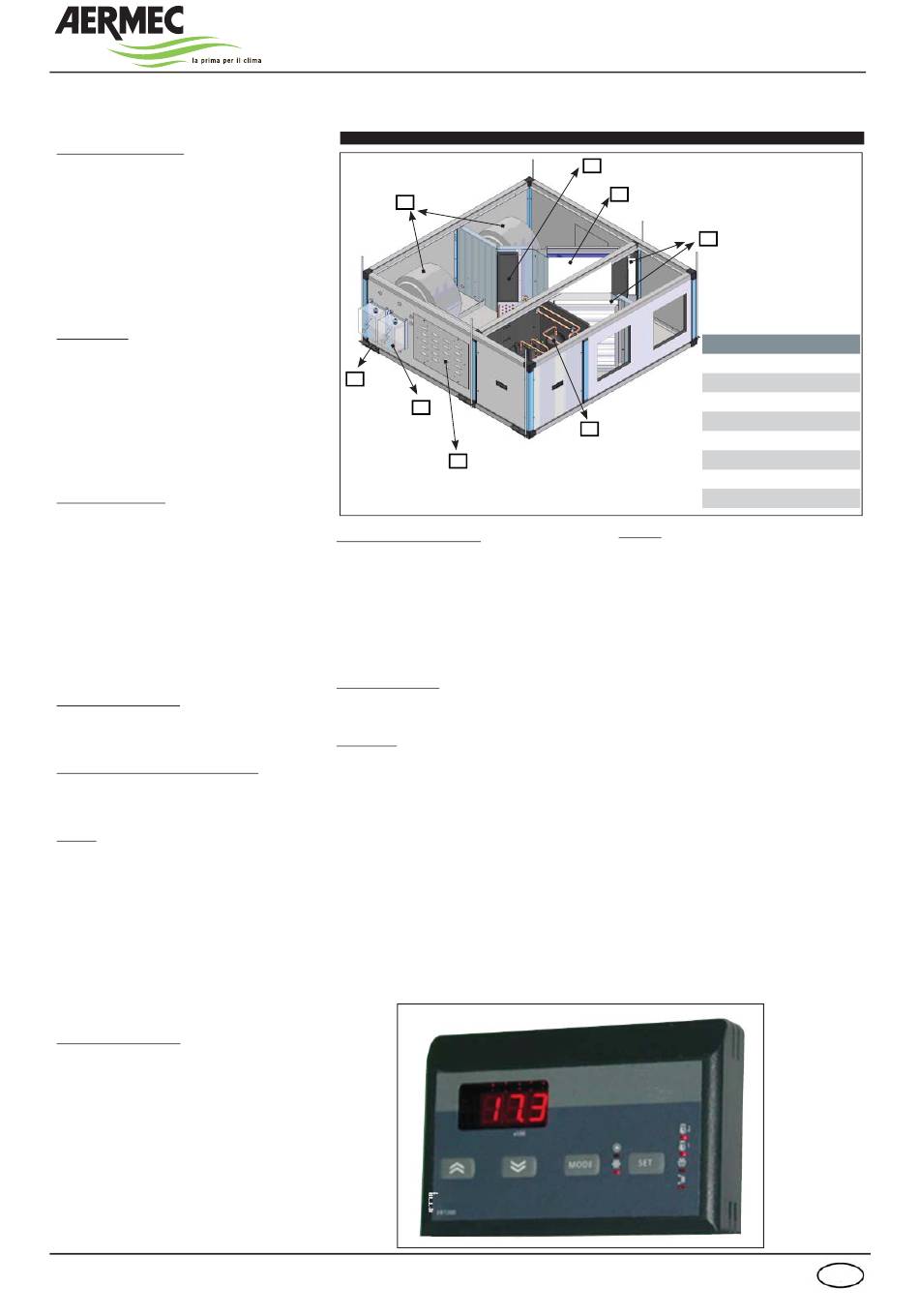

Description des composants
3
7
8
Récupérateur de chaleur :
du type statique à fl ux croisés en plaques alu-
minium optimisées pour garantir des rende-
ments élevés. En hiver l'effi cience moyenne
dépasse 80% pour les deux premières tailles et
70% pour les deux dernières, en garantissant
une excellente récupération de l'énergie prove-
nant de l'air expulsé du local.
Etriers de support:
permettent une fi xation rapide et sûre de l'unité
en faux-plafond.
Inspection.
Le récupérateur de chaleur, la cuve de collecte
de condensation, les ventilateurs et les fi ltres
sont amovibles par le bas, en enlevant les deux
panneaux inférieurs (si l'unité est suspendue);
ceux-ci sont facilement amovibles même par le
haut en enlevant les deux panneaux supérieurs
(si l'unité est au sol) L'inspection du tableau
électrique et du circuit frigorifi que est garantie
par des panneaux latéraux. Pour l'inspection
des fi ltres, aussi bien pour la version suspen-
due que pour la version au sol, les ouvertures
ou supé-
situées sur les panneaux supérieur et inférieur
fi xées avec volants peuvent être démontées.
6
5
1
2
Réglage
L'unité est dotée d'une armoire électrique avec
section de puissance et de réglage (y compris
vanne 3 voies pour la batterie à eau chaude
à intégration et les servomoteurs correspon-
dants), capables de garantir la gestion de toutes
les fonctions du circuit frigorifi que. Compo-
sants : sonde de température NTC sur la reprise
d'air ambiant, sonde de température d'air neuf,
pressostat sur fi ltre en refoulement. L'acces-
soire free-cooling est livré avec les vannes et
les servomoteurs correspondants. Un terminal
à distance est fourni pour la gestion automa-
tique de l'unité, jusqu'à 150 mètres (câble non
fourni).
L'unité est prévue pour la gestion d'un panneau
lumineux (230 V) qui s'allume en cas d'alarme
générale ou OFF de la machine en conformité
avec les normes en vigueur sur les pièces fu-
meurs. Le microprocesseur permet d'accomplir
les fonctions suivantes : allumage et extinction
de l'unité, commutation été/hiver, saisie des
paramètres de consigne, lecture de la tempé-
rature ambiante.
Remarque: Pour de plus amples informations,
consulter le manuel d'utilisation.
7
URHE_CF 10-15
4
Légende
1
Circuit frigorifique
2
Tableau électrique
3
Ventilateur centrifuge
4
Filtre G4r
5
Récupérateur de chaleur
6
Batterie d'échange thermique
7
Vidange de la condensation
8
Inverseur ventilateurs
