La résistance de la connexion à la terre D est inferieure à 100 Ω.
(Utilisez la connexion à la terre de type C quand la tension dépasse les 300V et la
résistance de terre soit inférieure à 10 Ω).
(2) Mise à la terre de l'équipement de charge.
PRÉCAUTION
Même si le groupe électrogène dispose d'un dispositif de protection contre les fuites
électriques, vous devrez également effectuer la connexion à la terre.
La mise à la terre s'emploie pour éviter le passage du courant à l'utilisateur et profite
aussi bien le groupe électrogène que la charge de la machine.
Le conducteur choisi pour la mise à la terre doit respecter la réglementation des
équipements électriques et la capacité de charge.
Prendre une prise de terre dont la résistance coïncide avec la capacité de charge.
Utilisez la connexion à la terre type D quand la résistance de terre soit inférieure à 500
Ω.

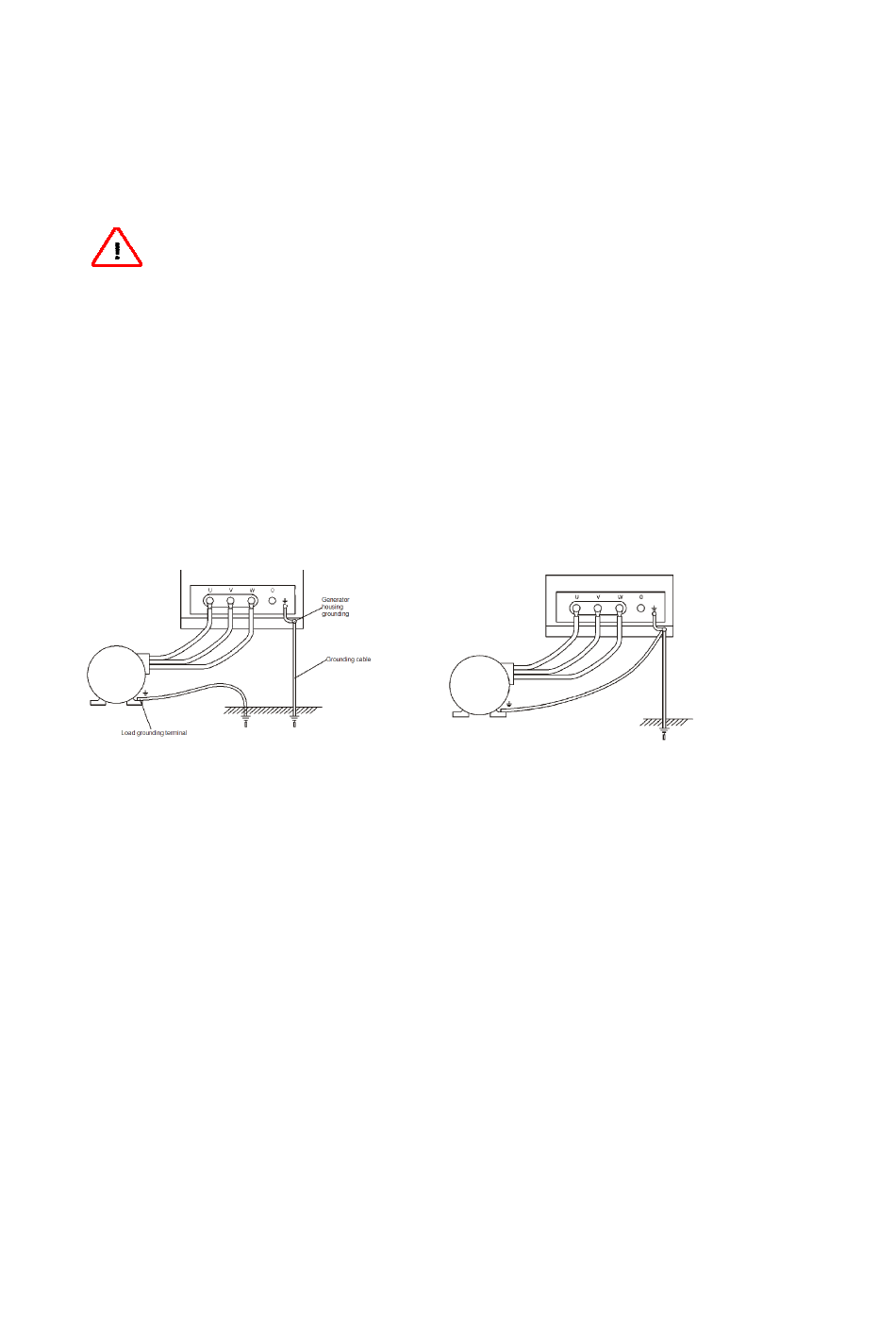

Generator housing grounding – Mise à la terre du groupe électrogène.
Grounding cable – Câble de la mise à la terre.
Load grounding terminal – Terminal de mise à la terre.
(3) Connexion commune à la terre.
La théorie de la mise à la terre suit le principe suivant : le boitier et la charge devraient
se connecter à la terre de façon indépendante ; de toute façon on peut effectuer une
connexion de mise à la terre commune en fonction des caractéristiques du terrain.
● Sélectionnez la valeur minimale du conducteur de connexion à la terre en fonction de
la résistance du terrain et des paramètres requis.
● Ajustez et connectez correctement tous les terminaux
4) À prendre en compte lors de la connexion à la terre :
● Si vous placez le lanceur dans un endroit humide et ombragé, l'extrémité supérieure
doit être totalement couverte par la terre.
● Evitez de placer le lanceur dans une zone passante afin de ne pas obstruer les
connexions.
● Si vous devez utiliser un câble d'extension, branchez-le de la façon suivante :
