INSTALLATION

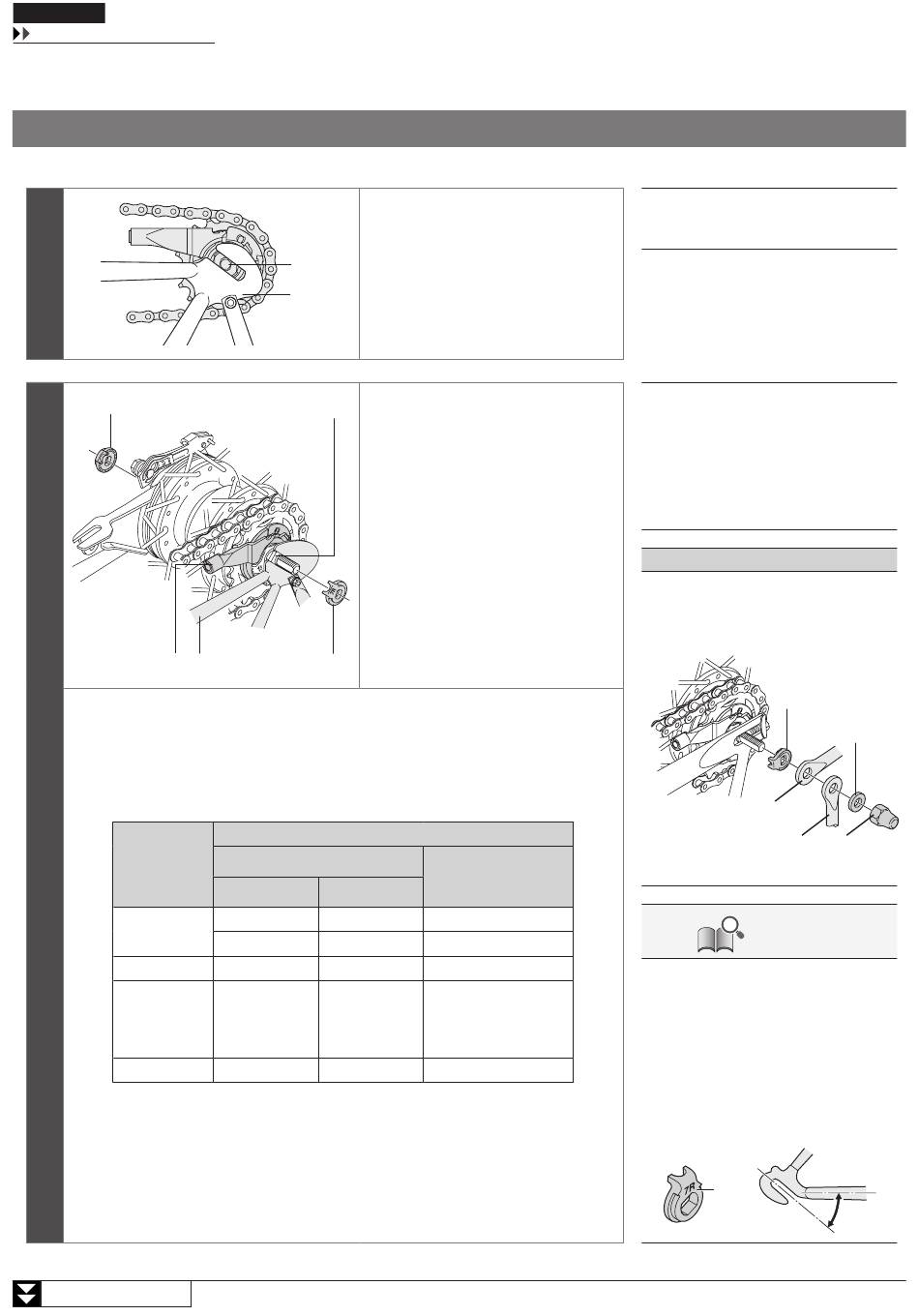

Installation du moyeu sur le cadre
„ Installation du moyeu sur le cadre
Côté arrière
La pose du moyeu est un exemple. Reportez-vous au manuel du moyeu.
1
(C)
(E)
2
Pattes arrière
Standard
Inversées
Inversées
(carter de
chaîne
complet)
Verticales
Remarque : vertical : sauf spécifications relatives aux freins à rétropédalage
Suite page suivante
(A)
(B)
(D)
(F)
(G)
Rondelle-frein
Marque/Couleur
Droite
Gauche
5R/Jaune
5L/Brun
7R/Noir
7L/Gris
6R/Argent
6L/Blanc
5R/Jaune
5L/Brun
8R/Bleu
8L/Vert
Placez la chaîne sur le pignon, puis
l'axe du moyeu (A) dans les pattes
arrière (B).
Placez les rondelles-frein sur le côté
droit et le côté gauche de l'axe creux.
Ensuite, tournez le raccord de cassette
(E) de sorte que les saillies des
rondelles-frein s'insèrent dans les
rainures des pattes arrière (D). Le
raccord de cassette peut enfin être
placé presque parallèlement à la base
arrière (F).
Taille
ϴ ≤ 20°
20° ≤ ϴ ≤ 38°
ϴ = 0°
ϴ = 0°
ϴ = 60° - 90°
12
(A)
Axe du moyeu
(B)
Pattes arrière
(C)
Rondelle-frein (pour le côté
gauche)
(D)
Filetage de la patte arrière
(E)
Raccord de cassette
(F)
Base arrière
(G)
Rondelle-frein (pour côté droit)
REMARQUE
Lorsque vous ajoutez une pièce telle qu'un
support de garde-boue sur l'axe du moyeu,
placez-la selon l'ordre indiqué dans
l'illustration ci-dessous.
Rondelle-frein
Béquille de garde-boue
Armature de porte-bagages
INFORMATIONS
TECHNIQUES
•
Utilisez des rondelles-frein correspondant
à la forme des pattes arrière. Des
rondelles-frein différentes sont utilisées
sur les côtés gauche et droit.
•
Les parties saillantes doivent être du côté
des pattes arrière.
• Installez les rondelles-frein de manière à
ce que les parties saillantes se placent
correctement dans les gorges des pattes
arrière des deux côtés de l'axe creux.
Marque
Rondelle
Écrou borgne
ϴ
