Saia-Burgess Controls AG
Résistance de terminaison et câble pour bus serial S-Net (S-Bus/RS-485)
Les câbles S-Bus doivent être installés dans une topologie en ligne. Les dériva-
tions ne sont pas autorisées et les deux extrémités du câble doivent être chargées
avec une résistance d'environ 120 Ω entre les raccordements D et /D. La meilleure
qualité de signal d'une connexion de bus active est obtenue en raccordant une
résistance au +5 V et une autre contre la masse.
Station de tête
+5V
Pull up
Résistance de
terminaison
Pull down

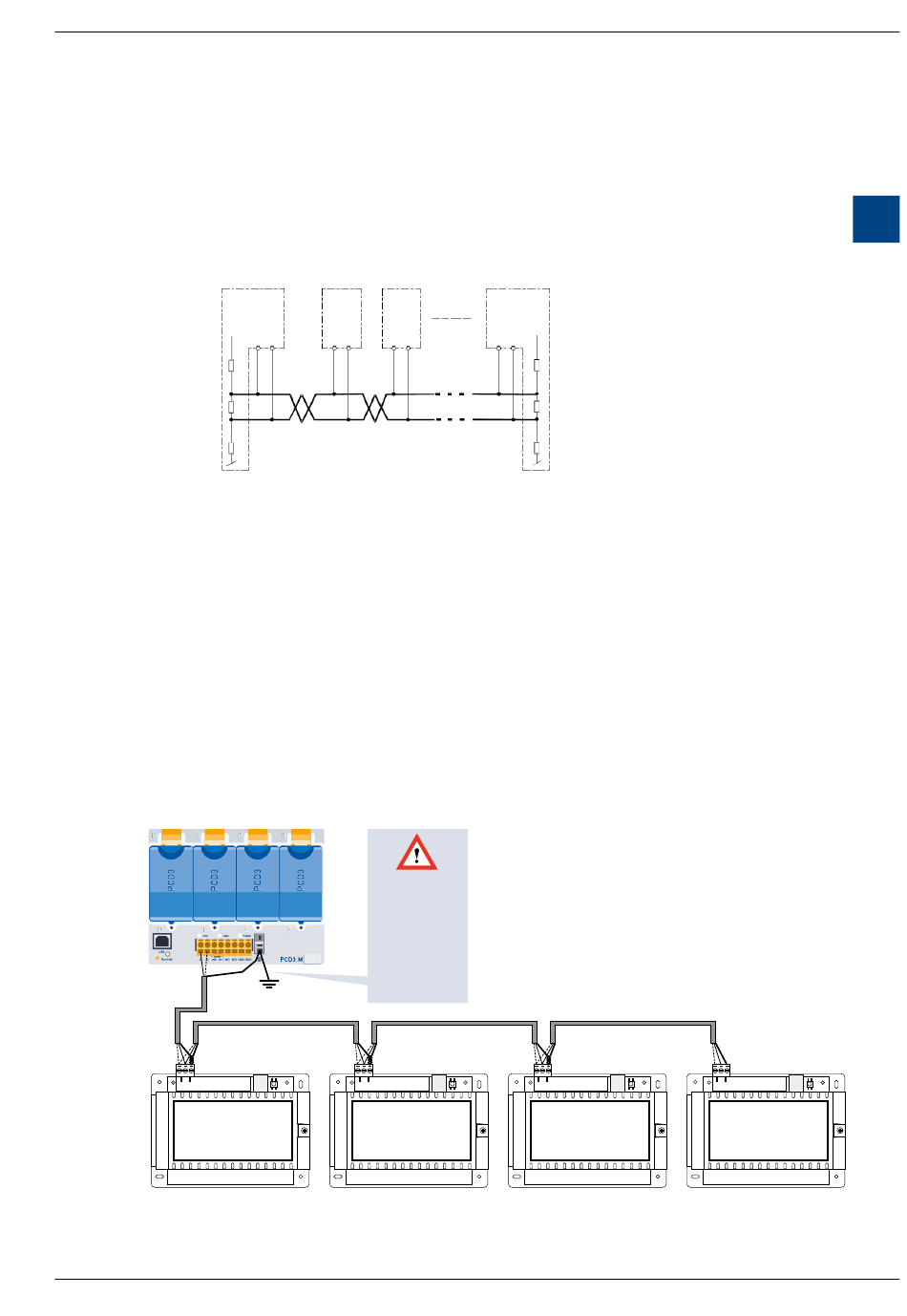

Illustration schématique d'un S-Bus/ R S-485 bus
Avec les régulateurs S-Bus, le registre de configuration 111 peut être utilisé pour
activer la résistance de terminaison intégrée. On peut également utiliser un boîtier
de terminaison externe PCD7.T161 ou PCD7.T162.
Câble de bus : il faut utiliser un câble à deux brins torsadés avec blindage. La
section des brins doit être d'au moins 0,5 mm
détaillées, veuillez vous référer au manuel d'utilisation du S-Bus 26/739 (disponi-
ble sur www.sbc-support.com).
Règles de mise à la terre
Le blindage de chaque segment d'une liaison S-Bus doit être raccordé à la terre
du système en un seul point. Comme pour l'exemple ci-dessous avec un PCD en
station maître :
Blindage
du Bus : raccordé
au bornier GND
Blindage : torsader et raccor-
der au bornier GND
/D D GND
PCD7.L60x-1
Afin d'éviter de trop grandes différences de potentiel entre les régulateurs, le blind-
age du câble S-Bus doit être raccordé au bornier GND du régulateur.
Manuel régulateur d'ambiance PCD7.L60x-1 │ Document 27-628 FR0A7 │ 2015-06-03
Stations intermédiaires
/D D
/D D
/D D
Mise à terre du
système
Le blindage de la
liaison S-Bus doit
être raccordé avec
la mise à terre en un
seul et unique point,
3020
en règle générale
auprès du régulateur/
contrôleur, si existant
Blindage : torsader et raccor-
der au bornier GND
/D D GND
PCD7.L60x-1
Station d'extrémité
+5V
/D D
Pull up
RS-485
S-Bus
Résistance de
terminaison
Pull down
. Pour obtenir des informations plus
2
S-Bus : paire torsadée avec blindage
Blindage : torsader et raccor-
der au bornier GND
/D D GND
PCD7.L60x-1
Instructions de mise en service
Instructions de montage
Blindage : raccorder au
bornier GND
/D D GND
PCD7.L60x-1
