Wichtige Informationen

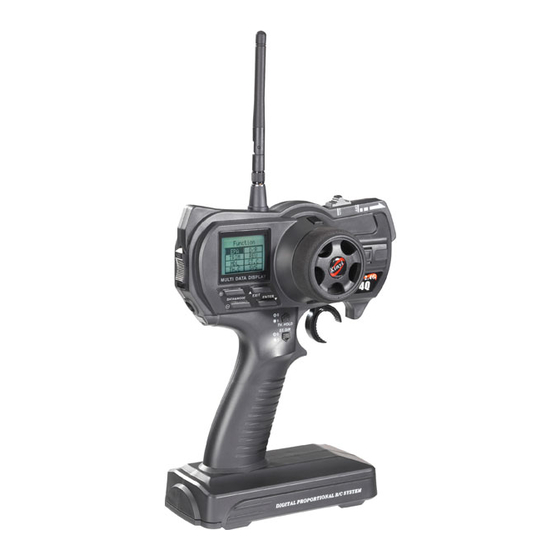

3-Kanal-Fernsteueranlage „MC30" 2.4GHz
Best.-Nr: 20 72 54
Sehr geehrte Kundin, sehr geehrter Kunde!
Aufgrund einer technischen Änderung hat sich die Funktionsbeschreibung für die
Verwendung der Modellspeicher (Kapitel 12. h) geändert.
Die Fernsteuerung verfügt über insgesamt 16 Modellspeicher. Dadurch bietet sich
die Möglichkeit, bis zu 16 Fahrzeugmodelle zu betreiben.
Bitte beachten Sie, dass ein Empfänger nur jeweils an einem einzigen Modell-
speicher angemeldet sein kann.
Wenn Sie mehrere Fahrzeuge mit jeweils eigenem eingebauten Empfänger haben,
so melden Sie z.B. Empfänger/Fahrzeug 1 im Speicher 1 an, Empfänger/Fahrzeug
2 im Speicher 2 usw.
Soll jedoch aus Kostengründen nur ein einziger Empfänger für mehrere Fahrzeuge
verwendet werden, so muss nach dem Umschalten des Modellspeichers der
Empfänger wieder am Sender angemeldet werden, siehe Kapitel 12. k).
Gleiches gilt natürlich, wenn mehrere verschiedene Setups (bzw. Modellspeicher)
für ein einziges Fahrzeug Verwendung finden sollen.
Vielen Dank!
Ihr Modelcraft-Team.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2009 by Conrad Electronic SE.

Important Information
Version 09/09
3-Channel Remote Control System „MC30" 2.4GHz
Item no.: 20 72 54
Dear customer,
Due to a technical change, the operational description of the model memories
(chapter 12. h) has changed.
The remote control has a total of 16 model memories. This allows you to operate up
to 16 vehicle models.
Please note that one receiver can only be registered to a single model memory.
If you are using several vehicles with an integrated receiver each, assign e.g.
receiver/vehicle 1 to memory 1, receiver/vehicle 2 to memory 2 etc.
If – for reasons of expense – you only use one receiver for several vehicles, the
receiver has to be registered to the transmitter again after switching the model
memory, see chapter 12. k).
Of course, the same applies if you intend to use several different setups (or model
memories) for a single vehicle.
Thank you!
Your Modelcraft Team.
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming,
or the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in
technology and equipment reserved.
03_0909_01
© Copyright 2009 by Conrad Electronic SE.
Version 09/09
