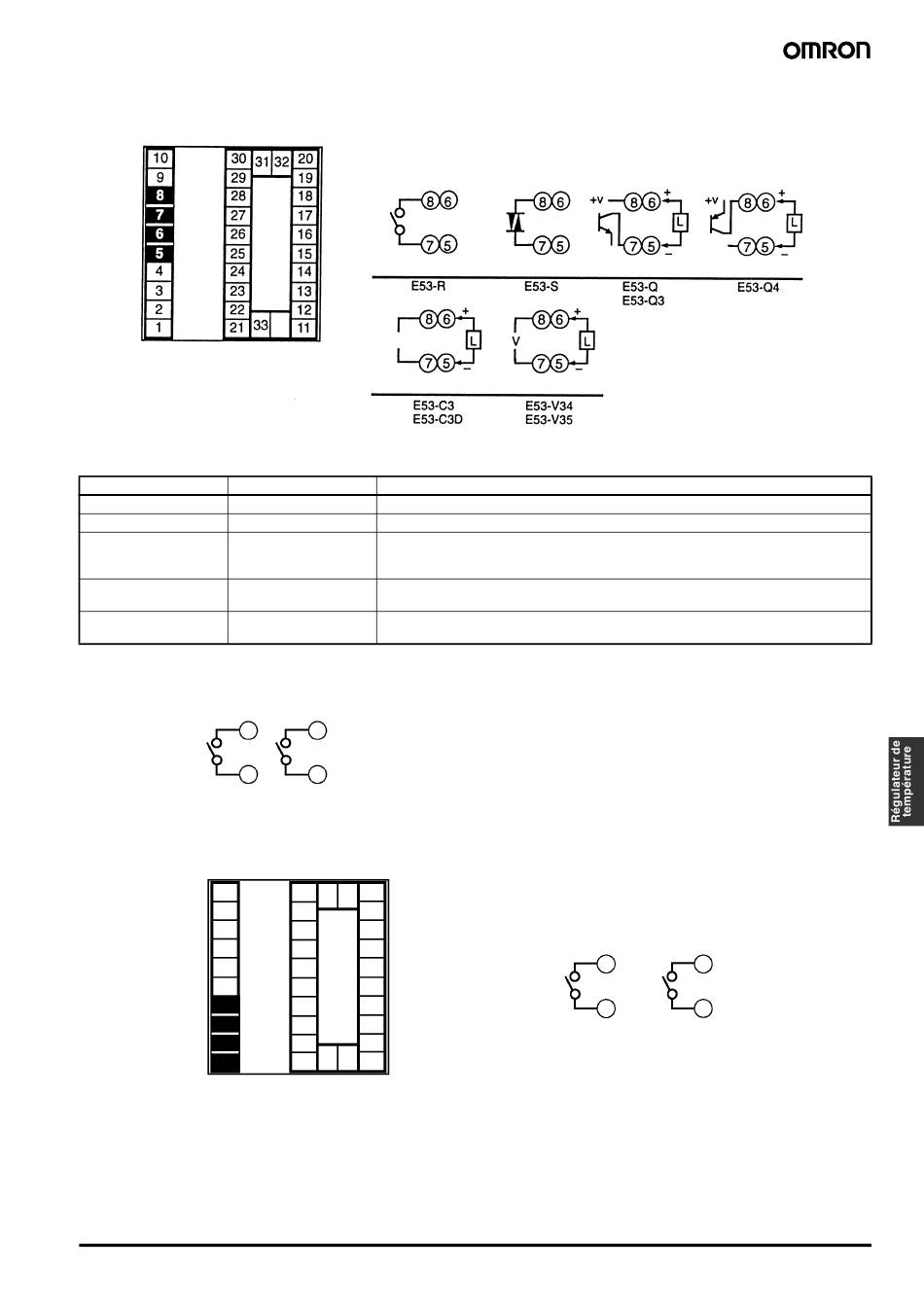

Sortie de contrôle
Les bornes 7 et 8 sont destinées à la sortie de contrôle 1 (OUT1), et les bornes 5 et 6 à la sortie de contrôle 2 (OUT2). Les schémas suivants
représentent les cartes de sortie disponibles et leurs circuits internes d'égalisation.
Avec les cartes de sortie E53-V@@, la tension de sortie est d'environ 2 V pendant une seconde, après l'interruption de l'alimentation.
Le tableau suivant présente les caractéristiques techniques de chaque carte de sortie.
Modèle
E53-R
E53-S
E53-Q
E53-Q3
E53-Q4
E53-C3
E53-C3D
E53-V34
E53-V35
Avec les régulateurs de température E5AK-PRR2, la sortie relais (1A à 250 Vc.a.) est fixe.
Lors du remplacement de la carte de sortie, utilisez le modèle E53-R. Les schémas ci-après illustrent la relation entre les bornes et les sélections
de relais ouvert/fermé.
Sortie auxiliaire
Les bornes 3 et 4 sont destinées à la sortie auxiliaire 1 (SUB1), et les bornes 1 et 2 à la sortie auxiliaire 2 (SUB2). Les schémas ci-après repré-
sentent les circuits internes d'égalisation des sorties auxiliaires :
Caractéristiques de sortie :
SPST-NO, 3 A à 250 Vc.a.
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
mA
4 à 20mA / 0 à 20mA
Type de sortie
Relais
5 A à 250 Vc.a.
Relais statique
1 A à une tension de 75 à 250 Vc.a.
Tension (NPN)
NPN : 40 mA à 12 Vc.c. (avec protection contre les courts-circuits)
Tension (NPN)
NPN : 20 mA à 24 Vc.c. (avec protection contre les courts-circuits)
Tension (PNP)
PNP : 20 mA à 24 Vc.c. (avec protection contre les courts-circuits)
4 à 20 mA ; impédance de charge autorisée : 600 Ω max. ; résolution : environ 2 600
4 à 20 mA
0 à 20 mA ; impédance de charge autorisée : 600 Ω max. ; résolution : environ 2 600
0 à 20 mA
0 à 10 V
0 à 10 Vc.c. ; impédance de charge autorisée : 1 kΩ min. ; résolution : environ 2 600
0 à 5 V
0 à 5 Vc.c. ; impédance de charge autorisée : 1 kΩ min. ; résolution : environ 2 600
8
6
7
5
Ouvrir
Fermer
10
30
20
31 32
9
29
19
8
28
18
7
27
17
6
26
16
5
25
15
4
24
14
3
23
13
2
22
12
33
1
21
11
Masse
Relais statique
Relais
0 à 10V / 0 à 5V
Caractéristiques techniques
Sortie
auxiliaire 1
Régulateur numérique
Masse
NPN
PNP
4
2
3
1
Sortie
auxiliaire 2
E5AK/E5EK
I-97
