Entrée transformateur de courant/
potentiomètre

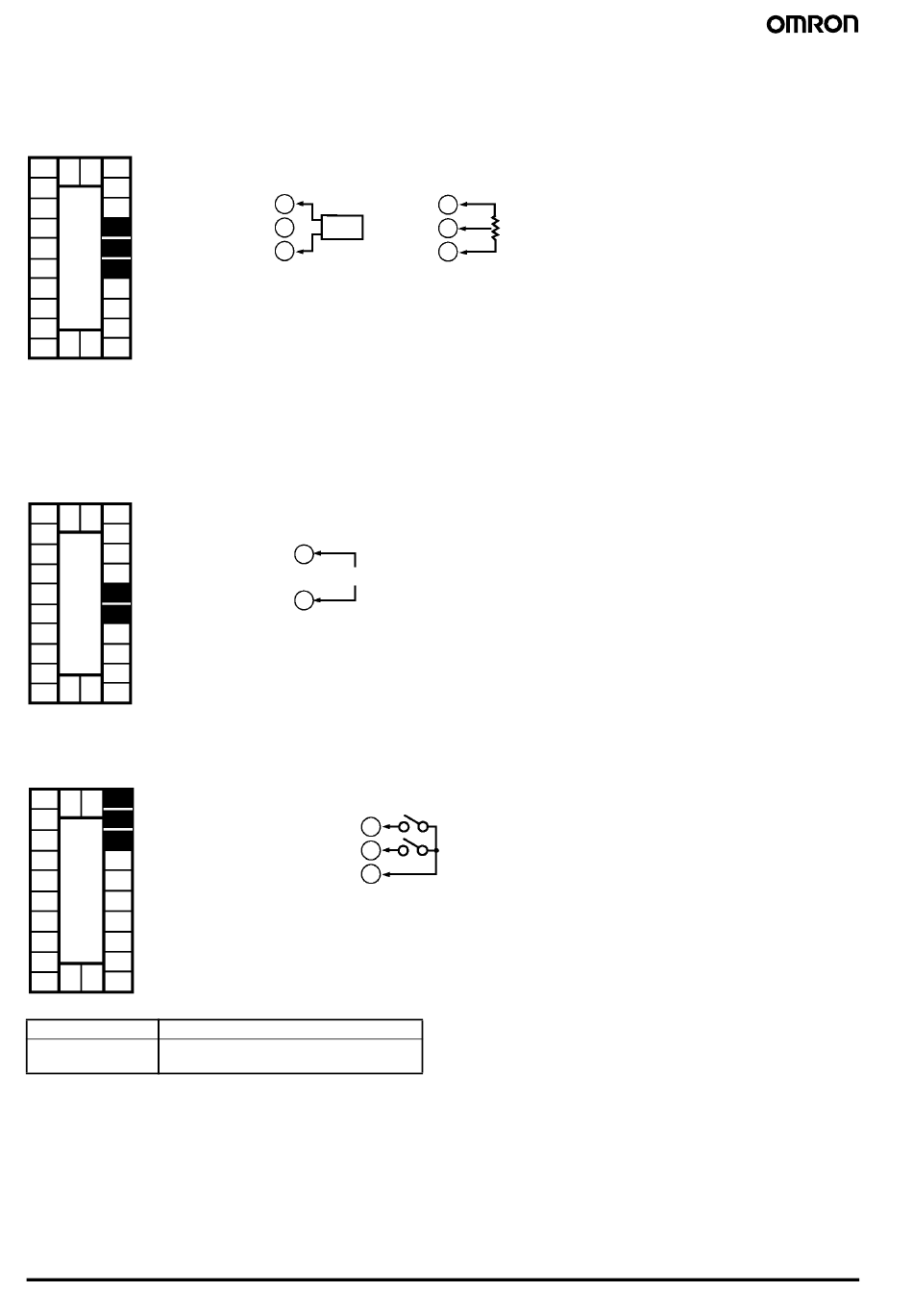

Lorsque vous utilisez la fonction d'alarme de dysfonctionnement de l'élément chauffant sur le régulateur E5EK-AA2, connectez l'entrée du trans-
formateur (CT) aux bornes 15 à 17. Lorsque vous surveillez l'ouverture de la vanne sur le régulateur E5EK-PRR2, connectez le potentiomètre
(PTMR) aux bornes 15 à 17. Connectez- ces entrées comme suit :
10
20
21 22
9
19
8
18
7
17
6
16
5
15
4
14
3
13
2
12
23
1
11
Pour en savoir plus sur les entrées transformateur de courant, lisez l'annexe relative au transformateur de courant dans le manuel d'utilisation du
modèle E5AK/E5EK (H83/H85). Pour plus de détails sur le potentiomètre, reportez-vous au manuel d'instruction de la vanne connectée au régu-
lateur. La plage de résistance variable s'étend de 100 Ω à 2,5 kΩ.
Entrée valeur de consigne déportée
Connectez l'entrée (RSP) utilisée comme valeur de consigne déportée aux bornes 15 et 16. Notez cependant que vous ne pouvez pas utiliser la
valeur de consigne déportée sur le régulateur E5EK-PRR2. Vous pouvez uniquement connecter des entrées de 4 à 20 mA. Connectez l'entrée en
procédant de la manière suivante :
10
20
21 22
9
19
8
18
7
17
6
16
5
15
4
14
3
13
2
12
23
1
11
Entrée d'événement
Connectez les entrées d'événement 1 et 2 (EV1/2) aux bornes 18 à 20. Veuillez toutefois noter que vous ne pouvez pas utiliser les bornes 18 à
20 sur des régulateurs possédant une fonction de communication. Connectez les entrées d'événement en procédant de la manière suivante :
10
20
21 22
9
19
8
18
7
17
6
16
5
15
4
14
3
13
2
12
23
1
11
Utilisez les entrées d'événement dans les conditions suivantes :
Entrée par contact
ON : 1 kΩ max., OFF : 100 kΩ minimum
Entrée sans contact ON : tension résiduelle de 1,5 V max.,
OFF : courant de fuite de 0,1 mA max.
