Manuels Connexes pour Promax PROLITE-63
Sommaire des Matières pour Promax PROLITE-63

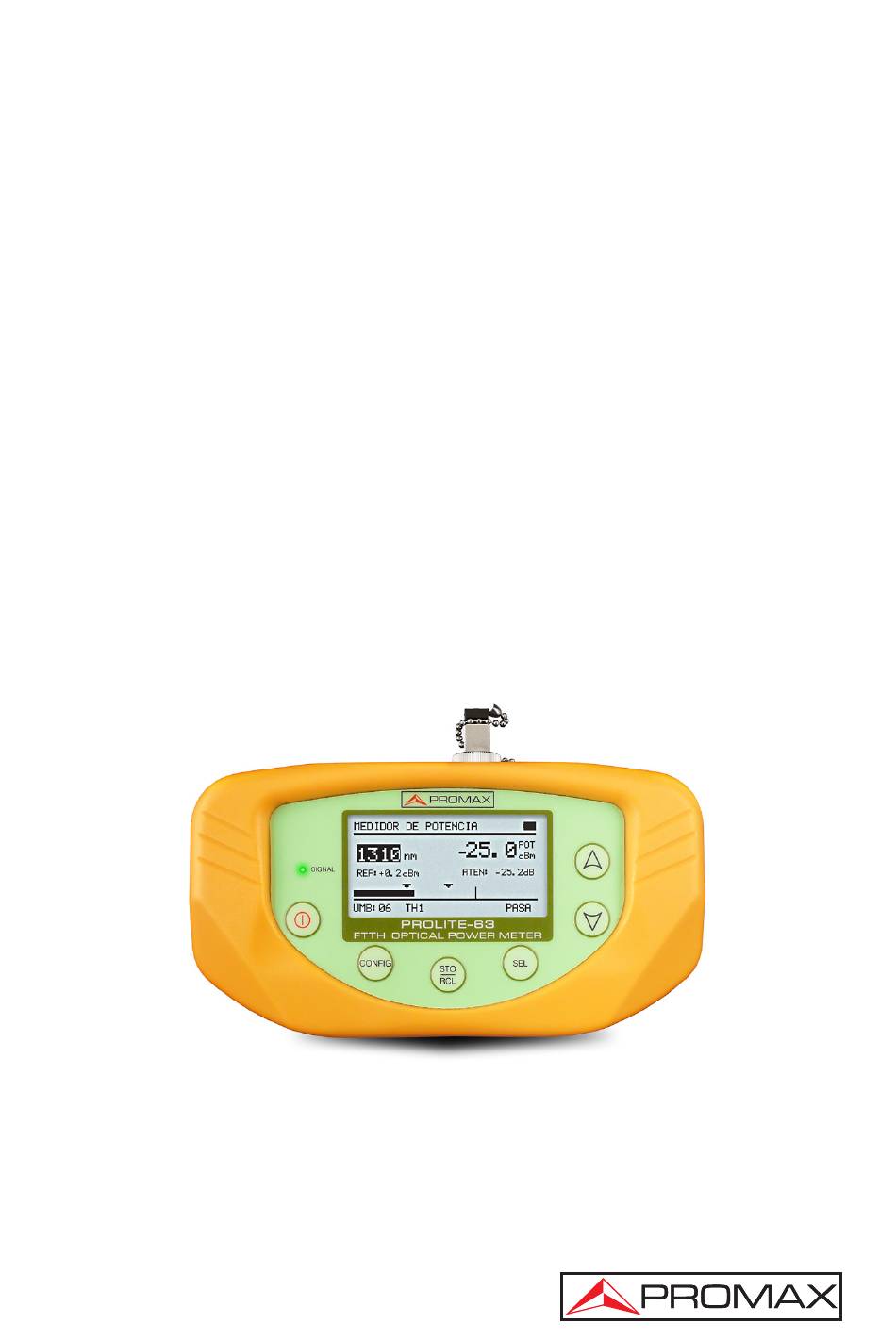

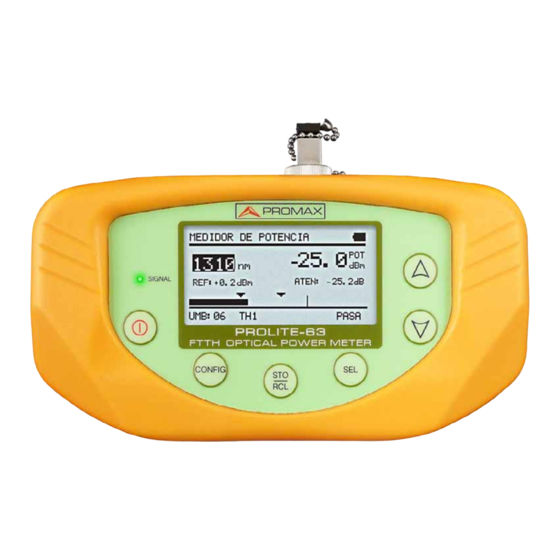

- Page 1 PROLITE-63 MEDIDOR DE POTENCIA ÓPTICA FTTH FTTH OPTICAL POWER METER MESUREUR DE PUISSANCE OPTIQUE FTTH - 0 MI1851 -...
-
Page 3: Remarques À Propos De La Sécurité
NOTAS SOBRE SEGURIDAD Antes de manipular el equipo leer el manual de instrucciones y muy especialmente el apartado PRESCRIPCIONES DE SEGURIDAD. El símbolo sobre el equipo significa "CONSULTAR EL MANUAL DE INSTRUCCIONES". En este manual puede aparecer también como símbolo de advertencia o precaución. - Page 5 SUMARIO CONTENTS SOMMAIRE Manual español............. English manual ............. Manuel français ..............
-
Page 7: Table Des Matières
Requerimientos hardware y software............. 21 Instalación ...................... 22 5.3.1 Instalación del software ................22 Condiciones legales ..................22 5.4.1 Conexión entre el PROLITE-63 y el PC............23 INSTRUCCIONES DE USO DEL SOFTWARE DE CONTROL ......25 Inicio....................... 25 Pantalla principal.................... 26 Barra de menús.................... - Page 8 MANUAL DE INSTRUCCIONES. PROLITE-63...
-
Page 9: Generalidades
1 GENERALIDADES Descripción El PROLITE-63 es un medidor de potencia óptica de alto rendimiento para redes de fibra óptica, que permite realizar pruebas de alta velocidad, y es apreciado por su calidad, valor y fiabilidad. Su microprocesador interno y su tecnología de amplificación lineal aseguran gran precisión... -
Page 10: Especificaciones
MANUAL DE INSTRUCCIONES PROLITE-63 Especificaciones Tipo de detector InGaAs. Longitud de onda de calibración 1310 nm, 1490 nm, 1550 nm y 1625 nm. Margen de medida de potencia De -60 dBm a +10 dBm. Margen de medida de longitud de onda 1100nm —... -
Page 11: Accesorios Incluidos
MANUAL DE INSTRUCCIONES PROLITE-63 ACCESORIOS INCLUIDOS AL-101B Adaptador de red 90 - 250 V AC. AA-12 Cable alimentador para automóvil. DC-272 Funda de protección. CA-05 Cable red CEE-7. CC-41 Cable de transferencia de datos USB para PC. Correa muñeca. CD-ROM PROLITE-63. - Page 12 MANUAL DE INSTRUCCIONES PROLITE-63 Página 4 06-2011...
-
Page 13: Prescripciones De Seguridad
MANUAL DE INSTRUCCIONES PROLITE-63 2 PRESCRIPCIONES DE SEGURIDAD 2.1 Generales La seguridad puede verse comprometida si no se aplican las instrucciones dadas en este Manual. El alimentador es un equipo de Clase I, por razones de seguridad debe conectarse a líneas de suministro con la correspondiente toma de tierra. -
Page 14: Ejemplos Descriptivos De Las Categorías De Sobretensión
MANUAL DE INSTRUCCIONES PROLITE-63 Símbolos relacionados con la seguridad Ejemplos Descriptivos de las Categorías de Sobretensión Cat I Instalaciones de baja tensión separadas de la red. Cat II Instalaciones domésticas móviles. Cat III Instalaciones domésticas fijas. Cat IV Instalaciones industriales. -
Page 15: Instalación
El PROLITE-63 es un instrumento portátil alimentado por una batería recargable de Li-Ion. El equipo se acompaña con un adaptador de red que permite conectar el PROLITE-63 a la red eléctrica para su operación y carga de batería. 3.1.1 Funcionamiento mediante Adaptador de Red Conecte el adaptador de red al PROLITE-63 a través del conector de... - Page 16 MANUAL DE INSTRUCCIONES PROLITE-63 Es aconsejable en estos casos efectuar cada 3 meses un ciclo de carga / descarga completo y una posterior carga parcial (50 % p. Ej.). Página 8 06-2011...
-
Page 17: Instrucciones De Uso
MANUAL DE INSTRUCCIONES PROLITE-63 4 INSTRUCCIONES DE USO Descripción de los Mandos y Elementos Panel frontal Figura 1.- Vista frontal. Botón de encendido / apagado. Botón de acceso al menú de opciones. Botón para la captura de datos (STO) / lectura de datos (RCL). -
Page 18: Instrucciones De Funcionamiento
ROJO (valor por debajo de umbral). NARANJA (valor por encima de umbral). Instrucciones de funcionamiento Las funciones principales del PROLITE-63 son accesibles desde el menú principal, al que se accede pulsando la tecla CONFIG [2]: Figura 2.- Pantalla de MENÚ. -
Page 19: Modo Configuración General
MANUAL DE INSTRUCCIONES PROLITE-63 TEST DE ATENUACIÓN Realiza la medida de atenuación para GPON mediante identificación de modulación de 270 Hz para 1310 nm, 1 KHz para 1490 nm y 2 KHz para 1550 nm. A usar en combinación con un PROLITE-105. - Page 20 MANUAL DE INSTRUCCIONES PROLITE-63 Aparece la pantalla con los parámetros de configuración del sistema (Fig. 5). Figura 3.- Pantalla de SETUP. Para modificar el estado o valor de un parámetro: Pulse las teclas del cursor [5] para desplazarse por el menú.
-
Page 21: Contraste Lcd
MANUAL DE INSTRUCCIONES PROLITE-63 c) FECHA Indica la fecha actual en formato europeo (dd-mm-aa). Introduzca el día, mes y año mediante el cursor [5]. d) BIP Este parámetro activa (SI) o desactiva (NO) el indicador acústico. Cuando está activo suena un “bip“ cuando se pulsa cualquier tecla. - Page 22 MANUAL DE INSTRUCCIONES PROLITE-63 Figura 4.- Pantalla MEDIDOR DE POTENCIA. A continuación se describe cada una de los campos en pantalla: Longitud de onda a la que se ha aplicado valores de calibración. Las longitudes de onda calibradas disponibles son 1310, 1490, 1550 y 1625 nm.
-
Page 23: Función Test Atenuación
MANUAL DE INSTRUCCIONES PROLITE-63 [10] Representación gráfica de la potencia. [11] Valor de referencia sobre el cual se calcula la perdida relativa de la señal. El valor de referencia se puede modificar. [12] Identificación de modulación. Para navegar por los campos modificables de la pantalla pulse el botón [2]. - Page 24 MANUAL DE INSTRUCCIONES PROLITE-63 Figura 5.- Pantalla TEST ATENUACIÓN. En la pantalla aparece un cuadro dividido en tres filas iguales. Cada una de ellas muestra las medidas para cada longitud de onda. A continuación se describe cada una de los campos en pantalla: Longitud de onda a la que se está...
-
Page 25: Modo Definición De Umbrales
MANUAL DE INSTRUCCIONES PROLITE-63 [10] El led SIGNAL indica de forma luminosa el estado de la señal respecto a los valores umbral. Son posibles tres indicaciones luminosas, cada una de las cuales indica el estado de la señal respecto a los valores umbral: VERDE (PASA), AMBAR (ALTO) y ROJO (BAJO). -
Page 26: Función Registro
MANUAL DE INSTRUCCIONES PROLITE-63 Para modificar los valores umbral: Pulse la tecla SEL [4] para desplazarse por los parámetros. Para modificar un parámetro éste debe estar sombreado. Una vez sombreado se puede modificar usando el cursor. Una vez realizados los cambios, pulse de nuevo la tecla de selección SEL [4] para salir de la edición del parámetro. - Page 27 MANUAL DE INSTRUCCIONES PROLITE-63 Para desplazarse por los registros pulse las teclas de cursor ó [5]. Para realizar un registro pulse de nuevo el botón STO / RCL [3]. A continuación aparecerá el mensaje “Salvando Lista” y el registro se actualizará...
-
Page 28: Conexión A Dispositivos
MANUAL DE INSTRUCCIONES PROLITE-63 4.3 Conexión a dispositivos. El equipo permite la conexión USB a un ordenador personal para la descarga de registros y para la actualización de firmware. Para más información consulte el siguiente capítulo sobre el software de control del PROLITE-63. -
Page 29: Software De Control Prolite-63
5 SOFTWARE DE CONTROL PROLITE-63 Descripción Este software es una aplicación informática desarrollada para permitir la comunicación entre un ordenador y el instrumento PROLITE-63. Permite descargar y ver registros del instrumento y configurar otros parámetros. También permite actualizar el instrumento. -
Page 30: Instalación
La instalación supone la aceptación por usted de las siguientes cláusulas y condiciones: 1. OBJETO. El objeto del presente Contrato es la cesión por parte de PROMAX ELECTRONICA, S.A. a favor del usuario final de una licencia personal, no exclusiva e intransferible para usar indefinidamente la presente versión del... -
Page 31: Conexión Entre El Prolite-63 Y El Pc
Contrato a los Juzgados y Tribunales de Barcelona. 5.4.1 Conexión entre el PROLITE-63 y el PC. La conexión entre el PROLITE-63 y el PC se realiza mediante el cable de transmisión de datos USB mini - USB que se suministra con el software. - Page 32 MANUAL DE INSTRUCCIONES PROLITE-63 Al establecerse la conexión entre un PC y el instrumento, en pantalla del instrumento aparece el mensaje "Sincronizando USB con el PC" (Figura 12.-). Figura 12.- Si el instrumento detecta que el programa de control no está ejecutándose dará...
-
Page 33: Instrucciones De Uso Del Software De Control
1. Verifique que el instrumento PROLITE-63 está encendido. 2. Compruebe la conexión entre el PROLITE-63 y el ordenador. 3. Ejecute el programa haciendo doble clic sobre el icono PROLITE-63 que se encuentra en el escritorio. 4. Aparece la ventana principal del programa (ver figura inferior). -
Page 34: Pantalla Principal
Debajo de este recuadro una serie de botones que permiten realizar varias operaciones con los datos de registros. 5. Si se identifica el equipo PROLITE-63 conectado al puerto USB, se mostrarán los datos del número de serie y modelo. - Page 35 MANUAL DE INSTRUCCIONES PROLITE-63 Barra de menús Aparecen los menús del programa (Ver apartado 6.3). Idioma Seleccionado. Aparece la bandera identificativa del lenguaje seleccionado. Pestaña de selección de función activa. Son cuatro pestañas que se corresponden con las dos funciones disponibles del programa.
-
Page 36: Barra De Menús
PC. Para visualizarlos, imprimirlos o realizar cualquier otra operación con ellos se ha de marcar la casilla que se encuentra junto al registro. Barra de menús Las opciones de la barra de menús del PROLITE-63 son: Archivo: Contiene la opción para salir del programa. Registros: Contiene el acceso a los registros de las 2 funciones disponibles del aparato. -
Page 37: Archivo
MANUAL DE INSTRUCCIONES PROLITE-63 Idioma: Contiene las opciones para seleccionar el idioma de uso del programa. Actualizar: Contiene las opciones para actualizar el firmware del aparato y poner en hora el aparato. Ayuda: Contiene las opciones de ayuda e información de contacto y versión. -
Page 38: Idioma
MANUAL DE INSTRUCCIONES PROLITE-63 Figura 16.- Ventana del Editor de Umbrales. Al entrar por primera vez en está opción muestra los valores umbral recibidos del aparato. Los valores se pueden modificar haciendo clic en la casilla correspondiente y escribiendo el nuevo valor. Para guardar los valores haga clic sobre la opción Guardar. -
Page 39: Actualizar
PROMAX. Al hacer clic sobre esta opción se abre una ventana de navegación con el fin de seleccionar el fichero de actualización (con extensión “*.P63”) que se va a utilizar para actualizar el instrumento. - Page 40 MANUAL DE INSTRUCCIONES PROLITE-63 Página 32 06-2011...
-
Page 41: Mantenimiento
MANUAL DE INSTRUCCIONES PROLITE-63 7 MANTENIMIENTO Esta parte del manual describe los procedimientos de mantenimiento y localización de averías. 7.1 Instrucciones de envío Los instrumentos enviados a reparar o calibrar dentro o fuera del período de garantía, deberán ser remitidos con la siguiente información: Nombre de la empresa, nombre de la persona a contactar, dirección, número de teléfono, comprobante de... -
Page 42: Fusibles No Sustituibles Por El Usuario
MANUAL DE INSTRUCCIONES PROLITE-63 7.2.2 Fusibles no sustituibles por el usuario. F001: 2,5 A T 125 V F002: T 125 V Página 34 06-2011... -
Page 43: Apéndice A: Nota De Aplicación
Conecte la fuente de luz al medidor de potencia mediante dos latiguillos de fibra óptica, unidos por un adaptador SC-SC. • Configure el PROLITE-63 para medir sólo en las longitudes de onda: 1310 nm, 1490 nm y 1550nm, mediante la función TEST ATENUACIÓN. 06-2011... - Page 44 MANUAL DE INSTRUCCIONES PROLITE-63 • Seleccione la salida de 1310 nm del PROLITE-105 y con el PROLITE-63 capture el valor de referencia a esa longitud de onda. • Repita el proceso anterior para la longitud 1490 nm y 1550 nm.
- Page 45 Hardware and software Requirements............19 Installation ...................... 19 5.3.1 Software Installation..................19 LEGAL CONDITIONS ..................20 5.4.1 Connection between PROLITE-63 and PC..........21 INSTRUCTIONS FOR USING THE CONTROL SOFTWARE......... 23 Start ......................23 Main window ....................24 Menu bar ......................26 6.3.1 File ......................
- Page 46 USER’S MANUAL. PROLITE-63...
-
Page 47: General
The Li- Ion battery is rechargeable and provides a long operation time. In conclusion, the PROLITE-63 is the ideal tool for any installation of optic fibre, because is ergonomically designed, robust, easy to use and economical. It has all the functions needed to make an installation of optical fibre. -
Page 48: Specifications
USER’S MANUAL. PROLITE-63 Specifications Detector type InGaAs. Calibrated Wavelength 1310 nm, 1490 nm, 1550 nm and 1625 nm. Power measurement range From -60 dBm to +10 dBm. Wavelength measurement range 1100nm — 1700 nm. ± 0.25 dB Accuracy Resolution 0.1. - Page 49 USER’S MANUAL PROLITE-63 INCLUDED ACCESORIES AL-101B Network adapter 90 - 250 V AC. AA-12 Feeder cable car. DC-272 Protective cover. CA-05 Mains cord CEE-7. CC-41 Data Transfer Cable USB to PC. Wrist Strap. CD-ROM PROLITE-63. User’s Manual. Adaptor's Kit (SC, FC and ST).
- Page 50 USER’S MANUAL. PROLITE-63 Page 4 06-2011...
-
Page 51: Safety Rules
USER’S MANUAL PROLITE-63 2 SAFETY RULES 2.1 Generals The safety could not be assured if the instructions for use are not closely followed. The external DC charger is Class I equipment. For safety reasons plug it to a supply line with the corresponding ground terminal. -
Page 52: Descriptive Examples Of Over-Voltage Categories
USER’S MANUAL. PROLITE-63 Symbols related with safety: Descriptive Examples of Over-Voltage Categories Cat I Low voltage installations isolated from the mains. Cat II Portable domestic installations. Cat III Fixed domestic installations. Cat IV Industrial installations. Page 6 06-2011... -
Page 53: Installation
Press the key ON/OFF [1] to start the instrument powered by the battery. When the battery is full loaded, the PROLITE-63 has an autonomy aprox. of 25 hours of continuous work. When the battery is flat, the instrument will not start up or, if working, will switch off. -
Page 54: Recommendations Using The Battery
USER’S MANUAL. PROLITE-63 3.1.4 Recommendations using the battery If anticipating a long period of inactivity for your instrument, it is advisable to store it with the battery fully charged and at temperatures below 25 °C. It is also advisable in these cases to carry out a cycle of charging/discharging and a subsequent half charge (i.e. -
Page 55: Operating Instructions
USER’S MANUAL PROLITE-63 4 OPERATING INSTRUCTIONS Descriptions of Controls and Elements Front Panel Figure 1.- Front View. ON / OFF Button. Main Menu Access Button. Storage Data Button (STO) / Recall Data Button (RCL). This button has several functions depending what screen you are: At the Menu screen it gets into the selected option. -
Page 56: Operating Instructions
GREEN (value within thresholds). RED (value below threshold). ORANGE (value above threshold). Operating Instructions Main functions of the PROLITE-63 are accesible through the main menu, which you can access at by pressing the button CONFIG [2]: Figure 2.- MENU screen. -
Page 57: Setup Mode
USER’S MANUAL PROLITE-63 OPTICAL LOSS TEST SET It measures the attenuation for GPON networks by identificating modulation of 270 Hz for 1310 nm, 1 kHz for 1490 nm and 2 kHz for 1550 nm. It should be used in combination with a PROLITE-105. -
Page 58: Backlight Mode
USER’S MANUAL. PROLITE-63 To edit the status or change a parameter value: Press [5] to move along the menu. Place the arrow pointing at the parameter to modify and press SEL [4]. The arrow moves next to the parameter value. Now you can change it using . -
Page 59: Auto Power Off
(1100 nm - 1700 nm). Under the situation of laboratory, LANs, WANs and CATV as well as longdistance optical network, the Optical Power Meters, together with PROMAX stabilized laser sources, can be used to identify optic fibre, measure optical attenuation, verify continuity and evaluate fibre link transmission quality. -
Page 60: Optical Loss Test Set Function
USER’S MANUAL. PROLITE-63 It is an arrow which indicates if the value exceeds (arrow pointing up) or does not arrive (arrow pointing down) to the minimum levels in order to be graphically represented. Absolute optical signal power at the selected wavelenght. Absolute measurement mode represents the absolute signal power value in dBm (dB referred to 1 mW). - Page 61 USER’S MANUAL PROLITE-63 To access this function: Press CONFIG [2]. Press [5] until pointing at OPTICAL LOSS TEST SET. Press SEL [4] or CONFIG [2] to get into this function (see figure below). Figure 5.- OPTICAL LOSS TEST SET Screen.
-
Page 62: Threshold Configuration Mode
USER’S MANUAL. PROLITE-63 Power graphical representation. Lower threshold value. Signal status with respect to threshold values. Three status are possible: PASS, HIGH, LOW. [10] The SIGNAL LED indicates the status of the signal with respect to the threshold values. Three indicator lights colours are possible and each colour represents status signal with respect to threshold values: GREEN (PASS), AMBER (HIGH) and RED (LOW). -
Page 63: Logger Function
USER’S MANUAL PROLITE-63 Lower value threshold. Name assigned to the group of threshold values. To modify the threshold values: Press SEL [4] to move along the parameters. To change a parameter, it must be shaded. Once it is shaded it can be modified by using the arrows. -
Page 64: Connecting To A Computer
4.3 Connecting to a computer. This instrument allows you to be connected to a personal computer via USB in order to download registers and to update firmware. For more information see next chapter about PROLITE-63 control software. Page 18 06-2011... -
Page 65: Control Software Prolite-63
USER’S MANUAL PROLITE-63 5 CONTROL SOFTWARE PROLITE-63 Description This software is an application that allows a computer and the instrument PROLITE-63 to communicate. It allows you to download and view dataloggers from the instrument and configure some other parameters. It also allows upgrading the instrument. -
Page 66: Legal Conditions
Files\PROMAX\PROLITE-63, where it copies all files of the application. It also puts a shortcut on the desktopand on the menu Start \ Program. 5. Double click on the shortcut icon PROLITE-63 on the desktop to run the program. 6. In the section “Operation Instructions” is explained in detail the program operation. -
Page 67: Connection Between Prolite-63 And Pc
Judges ad Courts of Barcelona. 5.4.1 Connection between PROLITE-63 and PC. The connection between PROLITE-63 and PC is done via the data transmission cable USB (mini — USB) supplied with the instrument. Connect the USB connector to a free USB port of your PC. Connect the cable to the mini-USB port of the PROMAX instrument. - Page 68 USER’S MANUAL. PROLITE-63 If the instrument detects the control program is not running will give the message "PC software is not detected" (Figure 13.-). The program must be started before connecting the instrument. Figure 13.- Page 22 06-2011...
-
Page 69: Instructions For Using The Control Software
Follow next steps in order to start using the PROLITE-63 Control Software: 1. Check the PROLITE-63 is ON. 2. Check connection between PROLITE-63 and computer. 3. Run the program by double clicking on the icon PROLITE-63 which is located on the desktop. 4. The main window appears (see figure below). -
Page 70: Main Window
Below this box there are a series of buttons that allow you to perform various operations with loggers. When the instrument PROLITE-63 is identified at the USB port, it shows on screen some data about it such serial number and model. - Page 71 USER’S MANUAL PROLITE-63 Menu Bar There are the menus of the program (See section 6.3). Language in use It shows the flag identifying the selected language. Active function selection tab There are four tabs corresponding to each one of the two functions that are available at the program.
-
Page 72: Menu Bar
USER’S MANUAL. PROLITE-63 Save Loggers to PC: It saves the selected loggers in a file. A navigation window pops up, where you can select the folder where you want to save the file. The file has an extension associated to the selected function. - Page 73 USER’S MANUAL PROLITE-63 6.3.1 File This menu contains the Close option. The Close option closes the program (without confirmation). 6.3.2 Loggers Options of this menu are: Optical Loss Test Set (OLTS). Optical Power Meter (OPM). When clicking on any of these options, you active the window corresponding to that option, so you can carry out different actions on this function, such as import data, view loggers, make reports, etc.
-
Page 74: Language
The Upgrade menu has two options: The Firmware option allows you to update the firmware of the instrument PROLITE-63 through upgrading files that can be obtained from the PROMAX webpage. Clicking on this option you open a navegation window in order to select the upgrading file (with extension “*.P63”) used to upgrade the instrument. -
Page 75: Maintenance
USER’S MANUAL PROLITE-63 7 MAINTENANCE This part of the manual describes the maintenance procedures and the location of faults. 7.1 Instructions for returning by mail Instruments returned to repair or calibrate, either within or out of the guarantee period, should be send with the following information: Name of the Company, name of the contact person, address, phone number, receipt (in the case of coverage under guarantee) and a description of the problem or the service required. - Page 76 USER’S MANUAL. PROLITE-63 Page 30 06-2011...
-
Page 77: Appendix A: Application Note
PROLITE-63 and saving them in the memory. By this way when measuring later the attenuation of the optical network, the PROLITE-63 will indicate directly the value of the attenuation. - Page 78 USER’S MANUAL. PROLITE-63 • Select the 1310 nm output of the PROLITE-105 and take the reference value of the power at this wavelength with the PROLITE-63. • Repeat the previous process for the wavelength at 1490 nm and 1550 nm.
- Page 79 Installation ...................... 21 5.3.1 Installation du software ................21 Conditions légales..................22 5.4.1 Raccordement du câble de connexion entre le PROLITE-63 et le PC..23 INSTRUCTIONS D'UTILISATION DU LOGICIEL DE CONTRÔLE ......25 Commencement..................... 25 Écran principal ....................26 Barre de menus....................
- Page 80 MANUEL D’UTILISATION. PROLITE-63...
-
Page 81: Généralités
à jour le firmware. La conception du PROLITE-63 est aussi conçue pour le travail sur le terrain : il est compact et résistant à des conditions défavorables. L'écran LCD rétro-éclairé et le contraste sélectionnable offre une visibilité... -
Page 82: Spécifications
MANUEL D’UTILISATION. PROLITE-63 1.2 Spécifications Type détecteur InGaAs. Longueur d'onde d'étalonnage 1310 nm, 1490 nm, 1550 nm et 1625 nm. Étendue de mesure de puissance -60 dBm à 10 dBm. Étendue de mesure de longueur d’ onde 1100 nm à 1700 nm. -
Page 83: Accessoires Inclus
MANUEL D’UTILISATION. PROLITE-63 ACCESSOIRES INCLUS AL-101B Adaptateur de secteur 90 - 250 V AC. AA-12 Cordon alimentateur pour automobile. DC-272 Housse de Protection. CA-05 Cordon alimentateur secteur CEE-7. CC-41 Câble de données USB de transfert vers le PC. Dragonne. CD-ROM PROLITE-63. - Page 84 MANUEL D’UTILISATION. PROLITE-63 Page 4 06-2011...
-
Page 85: Préinscriptions De Sécurité
MANUEL D’UTILISATION. PROLITE-63 2 PRÉINSCRIPTIONS DE SÉCURITÉ 2.1 Générales La sécurité peut n’être pas garantie si on n'applique pas les instructions données dans ce Manuel L’alimentateur CC externe s’agit d’un appareil de Categorie I. Pour des raisons de sécurité, il doit être branché aux lignes du réseau avec la prise de terre correspondante. -
Page 86: Exemples De Catégories De Surtension
MANUEL D’UTILISATION. PROLITE-63 Symboles concernant la sécurité : Exemples de Catégories de Surtension. Cat I Installations de basse tension séparées du réseau. Cat II Installations domestiques mobiles. Cat III Installations domestiques fixes. Cat IV Installations industrielles. Page 6 06-2011... -
Page 87: Installation
3.1.3 Charge de la Batterie Pour charger totalement la batterie, avec le PROLITE-63 arrêt, connectez à l'entrée d'alimentation [6] l’adaptateur de secteur. Ensuite reliez l'adaptateur au secteur, on verra un icône sur l'écran qui indique la charge de la batterie. Le temps de charge dépend de l'état dans lequel on trouve la batterie. -
Page 88: Recommandations Sur L'utilisation De La Batterie
MANUEL D’UTILISATION. PROLITE-63 3.1.4 Recommandations sur l'utilisation de la batterie En cas de prévoir une longue période d'inactivité de l'appareil il est conseillé de le stocker avec la batterie chargée et à des températures inférieures à 25 °C. Il est conseillé, dans ce cas, de faire tous les 3 mois un cycle complet de charge / décharge suivi d’une recharge partielle (50 % par exemple). -
Page 89: Mode D'emploi
MANUEL D’UTILISATION. PROLITE-63 4 MODE D’EMPLOI Description des commandes et des éléments Face avant Figure 1.- Face avant. Touche de marche et arrêt. Touche d’accès direct au menu principal. Touche pour capture des données (STO) / lire des données (RCL). - Page 90 MANUEL D’UTILISATION. PROLITE-63 Il y a diverses fonctions, selon l’écran. À l’écran de menu il déplace le curseur de selection. À l’écran de fonction il affiche les valeurs disponibles au champ selectioné. Il permet aussi de saisir une valeur de référence en appuyant sur les deux boutons simultanément.
-
Page 91: Instructions D'opération
MANUEL D’UTILISATION. PROLITE-63 Instructions d’opération Les fonctions principales du PROLITE-63 sont accessibles depuis le menu principal, en appuyant sur la touche CONFIG [2]: Figure 2.- Écran de MENU. OPTICAL POWER METER: Cette option mesure la puissance optique à l’entrée dans toute la bande d'infrarouge et permet de capturer un point de référence pour mesurer au... -
Page 92: Mode Configuration General
MANUEL D’UTILISATION. PROLITE-63 4.2.1 Mode CONFIGURATION GENERAL Ce menu permet de modifier les paramètres de base de l’instrument, telles que l’heure, la date et la langue parmi d’autres. Pour accedir au mode CONFIGURATION GENERAL pour configurer le systeme: Appuyez sur la touche CONFIG [2]. -
Page 93: Lcd Contrast
MANUEL D’UTILISATION. PROLITE-63 Pour quitter le mode configuration et retourner au menu principal appuyez sur la touche CONFIG [2]. Les paramètres modifiables sont les suivants: a) LANGUAGE C’est la langue qui s’utilisera sur l’écran et dans les menus. Appuyez sur [5] pour faire défiler les langues disponibles (Espagnol, Anglais et... -
Page 94: Fonction Optical Power Meter
MANUEL D’UTILISATION. PROLITE-63 4.2.2 Fonction OPTICAL POWER METER Cette fonction permet de mesurer la puissance optique dans toute la bande des longueurs d’onde d'infrarouge (1100 nm - 1700 nm). Aux applications de laboratoire, réseaux LANs, WANs et CATV ainsi que réseaux optiques de longue distance, la mesure de puissance optique, ainsi que les... - Page 95 MANUEL D’UTILISATION. PROLITE-63 Puissance optique absolue du signal à la longueur d’onde choisie. Le mode de mesure absolu représente la mesure de la valeur absolue de la puissance de signal en dBm (dB par rapport à 1 mW). La mesure de la puissance est correcte seulement quand la puissance d’entrée à...
-
Page 96: Fonction Optical Loss Test Set
MANUEL D’UTILISATION. PROLITE-63 4.2.3 Fonction OPTICAL LOSS TEST SET Cette fonction mesure les signaux émis par un source de test (PROLITE-105). Il mesure l’atténuation pour GPON par moyen de l'identification de la modulation de 270 Hz à 1310 nm, 1 kHz à 1490 nm et 2 kHz à 1550 nm. Pour être utilisé en combinaison avec un PROLITE-105. - Page 97 MANUEL D’UTILISATION. PROLITE-63 Perte relative du signal par rapport à la valeur de reference. La valeur de reference peut etre modifier. Groupe de valeurs seuil sélectionné. Les valeurs seuil peuvent être groupées et sauvées sur la memoire de l’appareil. Postérieurment on peut choisir ceux qui sont le mieux aux critères de qualite à...
-
Page 98: Threshold Configuration
MANUEL D’UTILISATION. PROLITE-63 4.2.4 THRESHOLD CONFIGURATION Il pérmet de définir jusqu’à dix differents groups de valeurs seuil. Figura 6.- Écran THRESHOLD CONFIG. Ensuite on décrit chacun des champs à l’écran: Nombre assigné au groupe de valeurs seuil. Valeur seuil supérieur. -
Page 99: Fonction Logger
MANUEL D’UTILISATION. PROLITE-63 4.2.5 Fonction LOGGER La fonction LOGGER effectue des acquisitions de données et les sauvegarde sur la memoire de l’instrument, en permettant postérieurement de les visualiser ou de les télécharger sur un ordinateur. Toutes les fonctions ont leur propre option de registre indépendant, jusqu’à une capacité... -
Page 100: Connexion À Dispositifs
MANUEL D’UTILISATION. PROLITE-63 Pour retourner à l’écran de la fonction à nouveau, appuyez sur STO / RCL [3] ou SEL [4]. Ensuite on montre un exemple de registre de chacune des fonctions: Figure 9.- Exemple registre OPTICAL POWER METER. Figure 10.- Exemple registre OPTICAL LOSS TEST SET. -
Page 101: Logiciel De Contrôle Prolite-63
Description Ce logiciel est une application informatique développée pour permettre la communication entre un ordinateur et l'instrument PROLITE-63. Il vous permet de télécharger et consulter des saisies de données de l'instrument et de configurer d'autres paramètres. Il permet également la mise à jour de l'instrument. -
Page 102: Conditions Légales
3. S'initiera l’assistant d'installation qui le guidera au long du processus. 4. Le programme d'installation croit, par défaut, un répertoire dans C:\ Archives de programme \ PROMAX \ PROLITE-63 où il copie les fichiers de l'application. Il crée aussi une icône d'accès direct au programme dans le bureau et dans le menu Démarrer / Programmes. -
Page 103: Raccordement Du Câble De Connexion Entre Le Prolite-63 Et Le Pc
5.4.1 Raccordement du câble de connexion entre le PROLITE-63 et le Le raccordement entre l’appareil PROLITE-63 et le PC est effectué au moyen du câble de transmission de données USB / (mini - USB) qui est fourni avec le logiciel. - Page 104 MANUEL D’UTILISATION. PROLITE-63 En établissant la connexion entre un PC et l'instrument, il affiche le message "Synchronizing USB with PC" (Figure 12.-). Figure 12.- Si l'appareil détecte que le programme de contrôle ne fonctionne pas, il montrera le message "PC Software is not detected" (Figure 13.-). Le programme doit être démarré...
-
Page 105: Instructions D'utilisation Du Logiciel De Contrôle
INSTRUCTIONS D'UTILISATION DU LOGICIEL DE CONTRÔLE Commencement Suivez les pas suivants pour commencer à utiliser le logiciel PROLITE-63 : 1. Vérifiez que l'appareil PROLITE-63 est allumé. 2. Vérifiez le raccordement entre le PROLITE-63 et l'ordinateur. 3. Lancez le programme en faisant double clic sur l'icône PROLITE-63 Contrôle qui se trouve sur le bureau. -
Page 106: Écran Principal
Sous ce cadre il y a une série de boutons qui permettent d'effectuer plusieurs opérations avec les données de registres. 5. Si on identifie l'équipement PROLITE-63 relié au port USB, on montrera les données du numéro série et modèle. - Page 107 MANUEL D’UTILISATION. PROLITE-63 1.- Barre de menus Apparaissent les menus du programme (Voir paragraphe 6.3). 2.- Langue Sélectionnée. Il apparaît le drapeau identificatif du langue sélectionée. 3.- Onglet de sélection de fonction active. Ce sont quatre onglets qui se correspondent avec les deux fonctions disponibles du programme.
-
Page 108: Barre De Menus
PC. Pour les visualiser, les imprimer ou effectuer autre opération avec eux on doit marquer la case qui est trouvée avec le registre. Barre de menus Les options de la barre de menus du PROLITE-63 sont: File: Il contient l'option pour sortir du programme. - Page 109 MANUEL D’UTILISATION. PROLITE-63 Language: Il contient les options pour choisir la langue d'utilisation du programme. Upgrade: Il contient les options pour mettre à jour le firmware de l'appareil et mettre à l'heure l'appareil. Help: Il contient information d’aide, d’information de contact et version.
-
Page 110: Language
MANUEL D’UTILISATION. PROLITE-63 Figure 16.- Fenetre de Threshold Editor. Lorsque vous entrez d’abord dans cette option affiche les valeurs seuil reçues à l’appareil. Si vous voulez sauvegarder ces values cliquez sur l’ option Save. Les valeurs peuvent être modifiées en cliquant sur la case correspondant et en tapant la nouvelle valeur. -
Page 111: Upgrade
L’option Firmware permet de mettre à jour le firmware de l’instrument PROLITE-63 au moyen de fichiers de mise à jour que peuvent être obtenus de la page web de PROMAX. En cliquant sur cette option on ouvre une fenetre de navigation afin de selectionner la mise a jour (avec extension “*.P63”) qu’on utilisera pour la mise à... - Page 112 MANUEL D’UTILISATION. PROLITE-63 Page 32 06-2011...
-
Page 113: Entretien
MANUEL D’UTILISATION. PROLITE-63 7 ENTRETIEN Cette partie du manuel décrit les méthodes de maintenance et de recherche des pannes. 7.1 Instructions d’envoi Les instruments expédiés pour être réparés ou calibrés, pendant ou hors de la période de garantie, devront être accompagnés des renseignements suivants : nom de la société, nom de la personne à... - Page 114 MANUEL D’UTILISATION. PROLITE-63 Page 34 06-2011...
-
Page 115: Appendice A : Note D'application
1310 nm, 1490 nm et 1550 nm en utilisant le PROLITE-63 et par l'utilisation de la mode automatique du PROLITE-105. L'atténuation ou les pertes dans un câble ou un dispositif optique correspond à la différence entre la puissance reliée dans l'entrée et la puissance qui est obtenue dans... -
Page 116: Mesure De L'atténuation Au Réseau Optique
Définir le PROLITE-63 pour mesurer seulement dans les longueurs d'onde : 1310nm, 1490 nm et 1550nm, au moyen de la fonction OPTICAL LOSS TEST • Choisir la sortie de 1310 nm du PROLITE-105 et acquérir avec le PROLITE-63 la valeur de référence de la puissance à cette longueur d'onde. •...
