Instrucciones de instalación y funcionamiento Wilo-Stratos MAXO/-D/-Z
Instalación

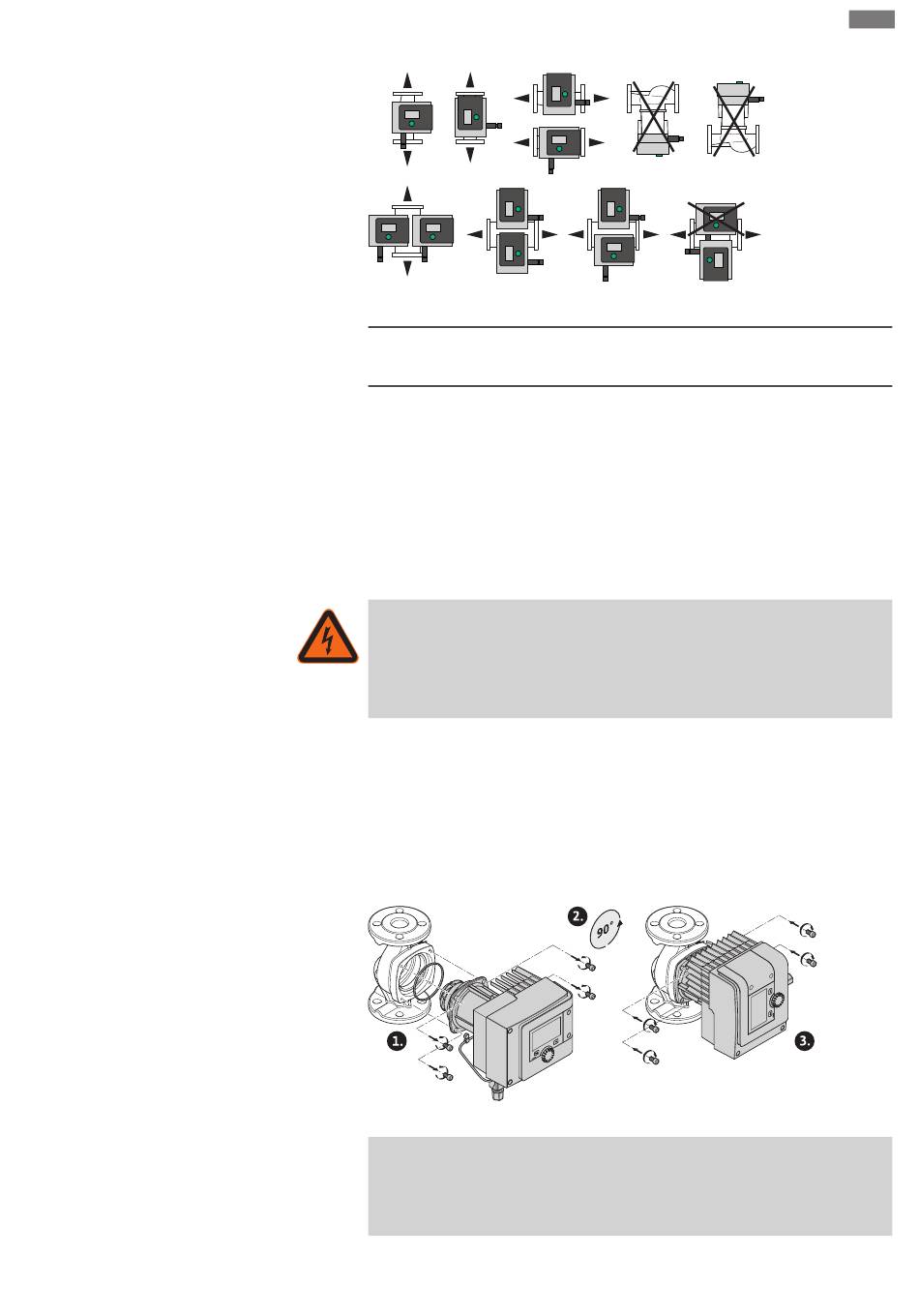

Fig. 18: Posiciones de instalación admisibles
AVISO
En general, gire el cabezal del motor antes de que llenar la instalación.
En función del tipo de bomba se utilizan diferentes procedimientos.
Caso 1: acceso difícil a las tornillos de fijación del motor.
Bomba simple
1. Desmonte el aislamiento térmico separando las dos coquillas.
2. Retire cuidadosamente el enchufe del cable del sensor del módulo de regulación.
3. Suelte el cable del sensor de los clips del cable.
4. Levante los clips del cable con cuidado de los tornillos de fijación del motor utili-
zando un destornillador y déjelos a un lado.
PELIGRO
Peligro de muerte por electrocución Funcionamiento con turbinas o con
generador en caso de que circule fluido por la bomba.
Incluso sin módulo (sin conexión eléctrica) puede existir una tensión peligrosa en los
contactos del motor.
5. Suelte los tornillos de la tapa del módulo (HMI).
6. Retire la tapa del módulo, incluyendo la pantalla, y colóquela en un lugar seguro.
7. Suelte los tornillos de cabeza con hexágono interior M4 del módulo de regulación.
8. Retire el módulo de regulación del motor.
9. En su caso, suelte el bucle de cable retirando la fijación para cables.
10. Suelte los tornillos de la carcasa del motor y gire con cuidado el cabezal del motor.
No lo extraiga de la carcasa de la bomba.
Fig. 19: Girar el motor
ADVERTENCIA
Daños materiales
Los daños en la junta o el hecho de que la junta esté doblada provoca escapes. En su
caso, sustituya la junta.
