3. INSTALE LA PLACA ANTISALPICADURAS (OPCIONAL)
Se recomienda instalar la placa antisalpicaduras antes de introducir la campana extactora. La campana
tapará los tornillos de montaje superiores de las placas antisalpicaduras. Para instalar la placa de
antisalpicaduras, asegúrese de tener 18'' entre debajo de la campana y el panel de control de la cocina o
encima de la cocina. (Vea las instrucciones incluidas con la placa antisalpicaduras.)
4. PREPARACIÓN DE LA CAMPANA EXTRACTORA
Cuando instale una campana extractora, cumpla todos los códigos y normas de instalación aplicables.
El armazón de la campana extractora debe tener un tamaño adaptado a la forma y al peso total del
dispositivo. Consulte la tabla siguiente para saber el peso total del dispositivo, en función del tipo de
ventilador elegido.
D
ISPOSITIVO CON VENTILADOR INT
RMIP33 41
RMIP45 49
Empiece por la base de la campana extractora, ya que
su posición determinará la altura del dispositivo.
Aconsejamos que la base de la campana extractora sea
un contrachapado de 3/4 de pulgada de grosor. Si se va a
instalar un revestimiento protector opcional para la campana
extractora, se recomienda el borde de la campana
extractora debe tener un grosor de 3/4 de pulgada, si se
utilizan armarios de una profundidad estándar. Si no se
va a instalar el revestimiento protector opcional para la
campana extractora, el instalador puede decidir el grosor
del borde de la campana extractora.
Lleve el cable de alimentación hasta la ubicación de la
instalación. Saque un trozo de cable eléctrico de 4 pies
de largo por debajo de la campana.
Si va a instalar el control remoto opcional RMIPWC, lleve
el cable de alimentación de debajo de la campana a la
ubicación en la pared del control remoto. Saque un trozo
de cable eléctrico de 6 pulgadas desde la ubicación en
la pared del control remoto. Consulte las instrucciones
de instalación del control remoto.

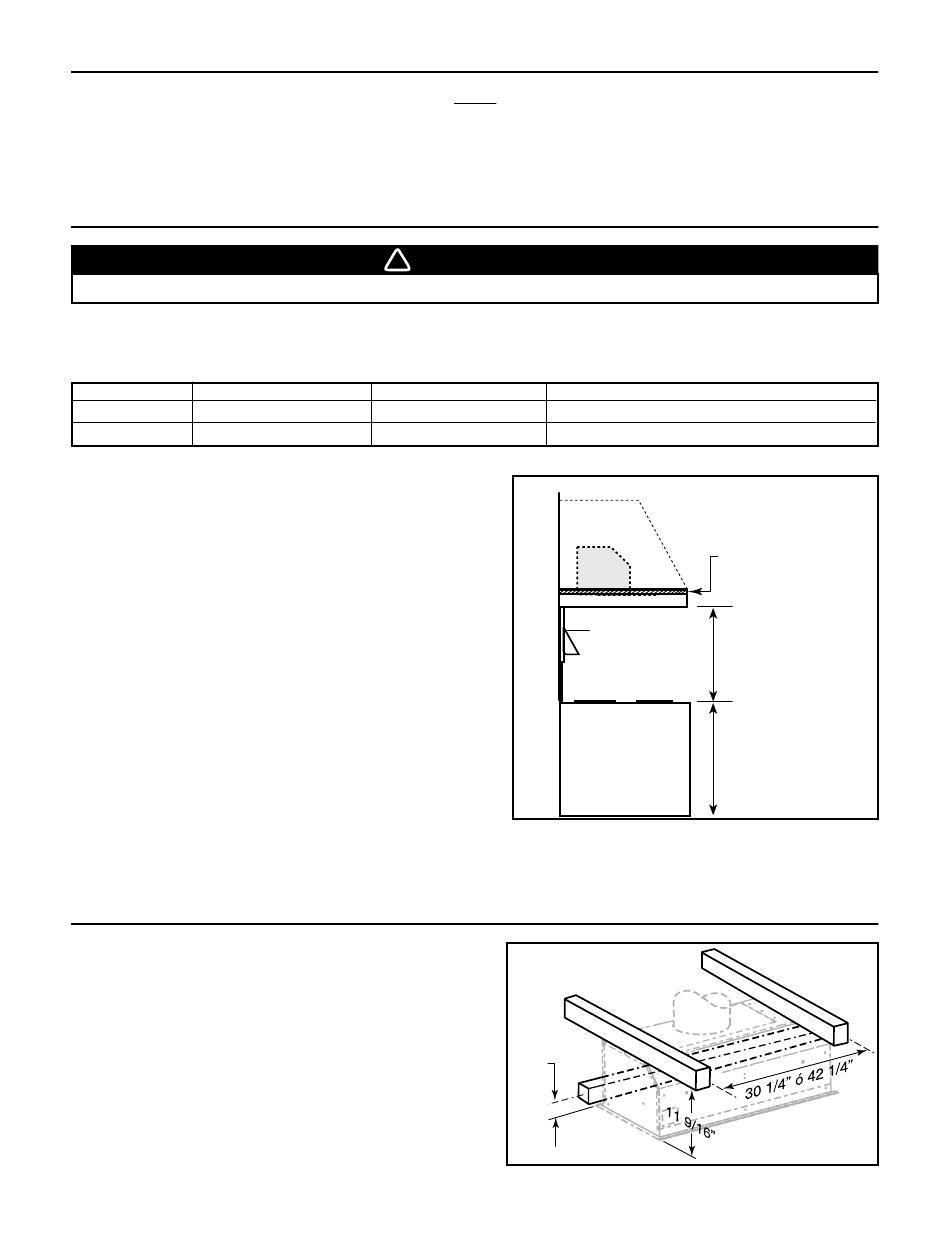

5. ARMAZÓN INTERNO RECOMENDADO PARA LA CAMPANA EXTRACTORA
Localice los ojos por los tornillos de montaje de la parte
superior a 11 9/16" de la base del dispositivo. Los puntos
centrales de dichos salientes deben estar separados
30 1/4" en el caso del modelo de dispositivo RMIP33 y
42 1/4" en el caso del modelo de dispositivo RMIP45.
Los ojos por los tornillos de montaje del del saliente
posterior debe estar a 1 1/2" de la base de la campana
extractora. Véase la ilustración de la derecha.
Una vez colocados la base de la campana extractora y
el armazón, concluya el montaje.
ADVERTENCIA
!
0
. P5
CON VENTILADOR INT
49
LIBRAS LIBRAS
57
LIBRAS LIBRAS
. P8
CON VENTILADOR EXT
Placa
antisalpicaduras
(Opcional)
HH0037E
1 1/2"
HH0040E
- 37 -
. (
SÓLO BANDEJA DE CONEXIÓN
27
LIBRAS
35
LIBRAS
Grosor de la base de
contrachapado: 3/4"
Entre 24" y 30" por
encima de la
superficie
para cocinar
Encimera estándar
de 36 pulgadas
de altura
)
