Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027
NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227
Broan-NuTone Canada, INC.1140 Tristar Drive, Mississauga, Ontario, L5T 1H9

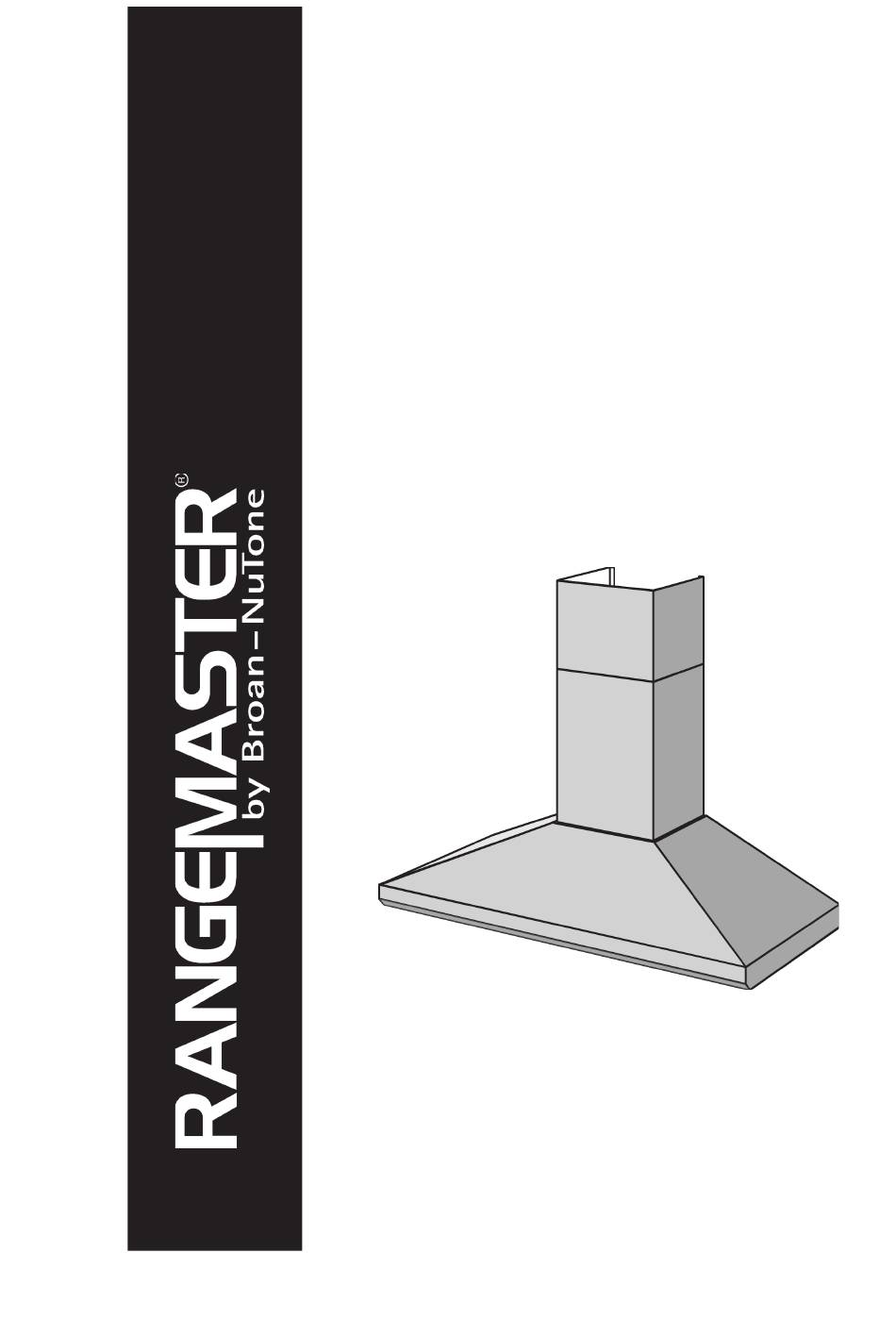

RM61000EX
Series
ENGLISH.....................................2
FRANÇAIS................................13
ESPAÑOL...................................24
Publicité
Table des Matières
Manuels Connexes pour Broan-NuTone RANGEMASTER RM61000EX Serie
Sommaire des Matières pour Broan-NuTone RANGEMASTER RM61000EX Serie
- Page 1 RM61000EX Series ENGLISH........2 FRANÇAIS........13 ESPAÑOL........24 Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 Broan-NuTone Canada, INC.1140 Tristar Drive, Mississauga, Ontario, L5T 1H9...
- Page 2 READ AND SAVE THESE INSTRUCTIONS INTENDED FOR DOMESTIC COOKING ONLY WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
- Page 3 CAUTION 1. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages. 2. Take care when using cleaning agents or detergents. 3.
-
Page 4: Prepare The Hood
PREPARE THE HOOD Unpack hood and check contents. You should receive: 1 - Hood 1 - Decorative Flue Assembly 1 - Flue Mounting Bracket 1 - Parts Bag (B08081196) containing: 2 - Mounting Brackets 8 - Mounting Screws (4,8 x 38mm Pan Head) 4 - Mounting Screws (3,9 x 9,5mm Pan Head) 4 - Mounting Screws (3,9 x 9,5mm Pan Head Black) 8 - Drywall Anchors... - Page 5 EXTERIOR OR IN-LINE BLOWER SELECTION CAUTION: Either an exterior blower or in-line blower may be used with this hood. The RM61000EX hood must be installed with blower models 331H, 332H, 335, 336, HLB3, HLB6, HLB9 or HLB11 only. Other Blowers cannot be substituted (Blowers sold separately).
- Page 6 IN-LINE BLOWER INSTALL MOUNTING 48” MODEL FRAMING BEHIND DRYWALL BRACKETS 1. Construct wood wall framing that is flush with interior surface of wall studs.Make sure: a) the framing is centered over installation location. b) the height of the framing will allow the mounting brackets to be secured to the framing within the dimensions shown.
-
Page 7: Install The Hood
INSTALL THE HOOD RECTANGULAR MOUNTING SCREWS CUTOUTS (4,8x38mm) 1. Hang the hood from the brackets through the rectangular cut-outs on the back of MOUNTING the hood. Cut-outs are larger than the BRACKETS brackets to allow for horizontal adjustment. The bottom of the hood should be 24" to 30"... -
Page 8: Connect Ductwork
Blower connection at hood: BLOWER CONNECTION AT HOOD 1. Run 2-wire plus ground power cable from the exterior or In-Line blower to the hood’s wiring box marked “motor connection”. Exterior or In-Line CONNECT: WHITE-TO-WHITE, blower 2. Remove the cover from the wiring box and RED-TO-BLACK, remove one knockout. - Page 9 MAINTENANCE Proper maintenance of the Range Hood will assure proper performance of the unit. Grease Filters The grease filters should be cleaned fre- quently. Use a warm detergent solution. Grease filters are dishwasher safe. Remove filter by pushing filter towards the back of hood and rotating filter downward.
- Page 10 OPERATION BLOWER LIGHT ON / OFF SWITCH BLOWER Controls SWITCH SPEED The hood is operated using the slide controls CONTROL under the front edge of the hood. The light switch turns the halogen lights on and off. The blower on / off switch turns the blower on to the running speed set by the blower speed PILOT LAMP...
-
Page 11: Fuse Replacement
FUSE REPLACEMENT FUSE ELECTRICAL SWITCH OFF THE ELECTRICITY SUPPLY. SUPPORT Remove the grease filters. Remove the electrical box support and open the electrical box. Replace with the same type of fuse (5x20mm, 5A, 125V). ELECTRICAL - 11 -... - Page 12 RANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE. During this one-year period, Broan-NuTone LLC will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service.
-
Page 13: Avertissements
LISEZ ET CONSERVEZ CES INSTRUCTIONS SEULEMENT POUR UTILISATION DOMESTIQUE AVERTISSEMENTS POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES: 1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à... - Page 14 4. Utilisez un extincteur SEULEMENT si: A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le mode d’emploi. B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé. C.
- Page 15 PREPAREZ LA HOTTE Enlever la hotte dans l’emballage et controller le contenu. Vous devez recevoir : 1 - Hotte 1 - Conduit décoratif 1 - Étrier de support 1 - Sachet (B08081196) avec: 2 - Étriers d’assemblage 8 - Vis d’assemblage (4,8 x 38mm Tête ronde) 4 - Vis d’assemblage (3,9 x 9,5mm Tête ronde) 4 - Vis d’assemblage (3,9 x 9,5mm Tête ronde Noir) 8 - Chevilles...
-
Page 16: Installation Du Systeme D'evacuation
CHOIX DE VENTILATEUR EXTERNE OU “IN-LINE” ATTENTION: avec cette hotte, on peut utiliser soit un ventilateur externe soit “In- Line”. La hotte RM61000EX doit être installée avec un ventilateur des modèles suivants 331H, 332H, 335, 336, HLB3, HLB6, HLB9 ou HLB11 uniquement. On ne peut pas utiliser d’autres ventilateurs (les ventilateurs sont vendus séparément). -
Page 17: Installation Des Etriers D'assemblage
VENTILATEUR IN-LINE INSTALLATION DES ETRIERS MODELE 48” CADRE POUR LE MUR D’ASSEMBLAGE 1. Construisez un cadre en bois pour le mur dont les vis-pivot ne dépassent pas. Assurez-vous: a) que le cadre est centré au-dessus de l’emplacement de l’installation. b) la hauteur du cadre permettra que les étriers d’assemblage soient fixés au cadre en respectant les dimensions indiquées. -
Page 18: Installation De La Hotte
INSTALLATION DE LA HOTTE TROUS VIS D’ASSEMBLAGE RECTANGULAIRES (4,8x38mm) 1. Accrochez votre hotte aux étriers par les trous rectangulaires qui se trouvent ETRIERS derrière votre hotte. Les trous sont plus D’ASSEMBLAGE grands que les étriers afin de vous permettre d’ajuster le tout horizontalement. Le fond de votre hotte devrait être à... -
Page 19: Installation Electrique
INSTALLATION ELECTRIQUE Remarque: Ce modèle de hotte doit être relié à la terre correctement. Cet article devrait être installé par un électricien 33-7/16” qualifié selon les lois nationales et locales en matière d’électricité. (85cm) max INSTRUCTIONS POUR LA MISE A LA TERRE Cet appareil doit être relié... -
Page 20: Connexion Du Systeme D'evacuation
CONNEXION DU SYSTEME ETRIER D’ASSEMBLAGE DU CONDUIT D’EVACUATION 1. Fixez l’étrier de support du conduit au plafond et au mur au moyen des vis (4,8x38mm) et des chevilles comme cela est indiqué. 2. Reliez le collier d’évacuation qui se trouve sur votre hotte au système de conduction qui se trouve au-dessus au moyen d’un tuyau rond en métal de 8”... -
Page 21: Entretien
ENTRETIEN Un bon entretien de votre hotte garantira une excellente performance. Filtres anti-graisse Les filtres anti-graisse doivent être nettoyés fréquemment. Utilisez une solution contenant un détergent tiède. Les filtres anti-graisse peuvent être lavés au lave-vaisselle. Enlevez les filtres en les poussant vers l’arrière de votre hotte et en les faisant tourner vers le FILTRES ANTI-GRAISSE bas. -
Page 22: Fonctionnement
FONCTIONNEMENT INTERRUPTEUR ON/ INTERRUPTEUR DE LA OFF DU VENTILATEUR LUMIÈRE Commandes BOUTON RÉGLANT LA VITESSE DU Votre hotte fonctionne grâce à des interrupteurs VENTILATEUR que vous faites glisser sur le devant de votre hotte. L’interrupteur de la lumière allume et éteint les lampes halogènes. -
Page 23: Remplacement Fusible
Cette garantie ne couvre pas (a) l’entretien normal ni (b) tout article ou toute pièce qui aient subi une utilisation erronée, une négligence, un accident, un entretien erroné ou une réparation (autre que de la part de Broan-NuTone LLC), une installation défectueuse ou bien une installation ne respectant pas les instructions d’installation recommandées. La durée de toute garantie implicite est limitée à... - Page 24 LEA Y CONSERVE ESTAS INSTRUCCIONES INDICADO PARA EL USO EN COCINAS DOMESTICAS ADVERTENCIA PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS: 1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas, póngase en contacto con éste a la dirección o teléfono indicados en la garantía.
- Page 25 ADVERTENCIA 1. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en espacios cerrados por paredes o techos, áticos, espacios angostos o garajes. 2.
-
Page 26: Prepare La Campana
PREPARE LA CAMPANA Sacar la campana de l’embalaje y controlar el contenido. Recivireis: 1 - Campana 1 - Tubo decorativo 1 - Soporte para el montaje del tubo 1 - Bolsita (B08081196) con: 2 - Soportes de montaje 8 - Tornillos de montaje (4,8 x 38mm cabeza redonda) 4 - Tornillos de montaje (3,9 x 9,5mm cabeza redonda) 4 - Tornillos de montaje (3,9 x 9,5mm cabeza redonda - negra) 8 - Escarpias... - Page 27 SELECCIÓN DEL VENTILADOR EXTERIOR O DEL VENTILADOR IN-LINE PRECAUCIÓN: con este tipo de campana se deben utilizador tanto un ventilador exterior como un ventilador in-line. La campana RM61000EX debe instalarse utilizando ventiladores de los modelos 331H, 332H, 335, 336, HLB3, HLB6, HLB9 o HLB11 únicamente.
- Page 28 VENTILADOR “IN-LINE” INSTALACION DE LOS MODELO 48” ESTRUCTURA DE MADERA EN LA PARED SOPORTES PARA EL MONTAJE 1. Construya una estructura de madera en la pared que quedará nivelada con la parte interior de los tacos en la pared. Asegúrese de que: a) La estructura se encuentra centrada por encima de la instalación del tubo.
- Page 29 INSTALACION DE LA CAMPA- AGUJEROS TORNILLOS DE RECTANGULARES MONTAJE (4,8x38mm) SOPORTES DE 1. Cuelgue la campana de los soportes por MONTAJE los agujeros rectangulares situados detrás de la campana. Los agujeros son más grandes que los soportes para permitir el ajuste en horizontal. La parte inferior de la campana debe estar a una distancia de 24”...
-
Page 30: Instalacion Electrica
INSTALACION ELECTRICA Nota: Este tipo de campana tiene que ser conectada a tierra cuidadosamente. La unidad debe instalarla un técnico electricista siguiendo las normas 33-7/16” nacionales y locales. (85cm) max INSTRUCCIONES DE CONEXIÓN A TIERRA Este aparato se debe conectar a tierra. En caso de cortocircuito, la conexión a tierra reduce el riego de electrocución ya que posee un hilo de descarga a tierra para la... - Page 31 ENTUBADO DE SOPORTE PARA EL MONTAJE DEL TUBO CANALIZACION 1. Use tornillos para el montaje (4,8x38mm) y escarpias para fijar al techo y a la pared el soporte para el montaje del tubo como se indica. 2. Use un tubo de metal de 8” (20cm) de diámetro para unir el casquillo que se encuentra encima de la campana al tubo de extracción situado arriba.
- Page 32 MANTENIMIENTO Un mantenimiento adecuado de la campana asegura el funcionamiento correcto del aparato. Filtros antigrasa Los filtros antigrasa deben limpiarse a menudo. Use un detergente que no sea fuerte. Los filtros antigrasa se pueden meter en el lavavajillas. Extraiga los filtros tirando de ellos hacia atrás FILTROS ANTIGRASA de la campana y girándolos hacia abajo.
- Page 33 FUNCIONAMIENTO Mandos MANDO DE INTERRUPTOR ENCENDIDO Y La campana se pone en funcionamiento DA LUZ APAGADO usando los mandos situados abajo de la parte CONTROL DE LA VELOCIDAD DEL frontal de la campana. ASPIRADOR ASPIRADOR El interruptor sa luz enciende y apaga las lámparas halógenas.
- Page 34 SUSTITUCION FUSIBLE FUSIBLE DESCONECTAR EL APARATO. PLACA INSTALACION Remover los filtros antigrasa. ELECTRICA Desmontar la placa de la instalación eléctrica y abrir la caja de la instalación eléctrica. Sustituir por un fusible del mismo tipo (5x20mm, 5A, 125V). CAJA DE LA INSTALACION ELECTRICA - 34 -...
- Page 35 COMERCIAL O CONVE-NIENCIA PARA UN PROPOSITO ESPECIFICO. Durante el periodo de un año, Broan-NuTone LLC, si lo estima conveniente, reparará o reemplazará sin gastos para el usuario cualquier producto o parte de éste que sea defectuosos habiéndose usado correctamente. ESTA GARANTIA NO CUBRE: ESTARTER DE NEON, NEON, LÁMPARAS HALÒGENAS, LÁMPARAS DE ILUMINACIÓN.
-
Page 36: Service Parts
SERVICE PARTS MODEL RM61000EX - Parts for stainless steel models shown. For service parts for black, white, polished brass, or brushed copper models, call Broan Customer Service. KEY NO. PART NO. DESCRIPTION B08087135 Grease Filter (n.3) - 36” model B08087136 Grease Filter (n. -
Page 37: Liste Pieces De Rechange
LISTE PIECES DE RECHANGE MODELE RM61000EX - Ci-dessous liste pièces de rechange pour hottes en inox. Pour les pièces de recharge des modèles de couleurs noir, blanc, laiton jaune poli, cuivre brossé, contacter Broan Customer Service. PART N. DESCRIPTION B08087135 Filtre anti-graisse (n. -
Page 38: Lista De Piezas De Recambio
LISTA DE PIEZAS DE RECAMBIO MODEL RM61000EX - Aquí aparecen solamente las piezas de recambio para campanas de acero inoxidable, si desean las piezas de recambio de los modelos en blanco, negro, latón lustrado ó cobre acepillado, pónganse en contacto con el servicio al cliente de Broan. - Page 39 SERVICE PARTS - LISTE PIECES DE RECHANGE - LISTA DE PIEZAS DE RECAMBIO MODEL 61000 EX - 39 -...
- Page 40 04307154/3S - 40 -...
