22. FUNCIONAMIENTO
CONTROL REMOTO RMIPWC (OPCIONAL)
Para manejar el dispositivo también puede utilizarse un control
remoto opcional. Para conocer los detalles de la instalación,
consulte las instrucciones de instalación que viene con el control
remoto WCPI.
NOTA: Cuando el control remoto RMIPWC está conectado al
dispositivo, los interruptores de control del dispositivo no
funcionan.

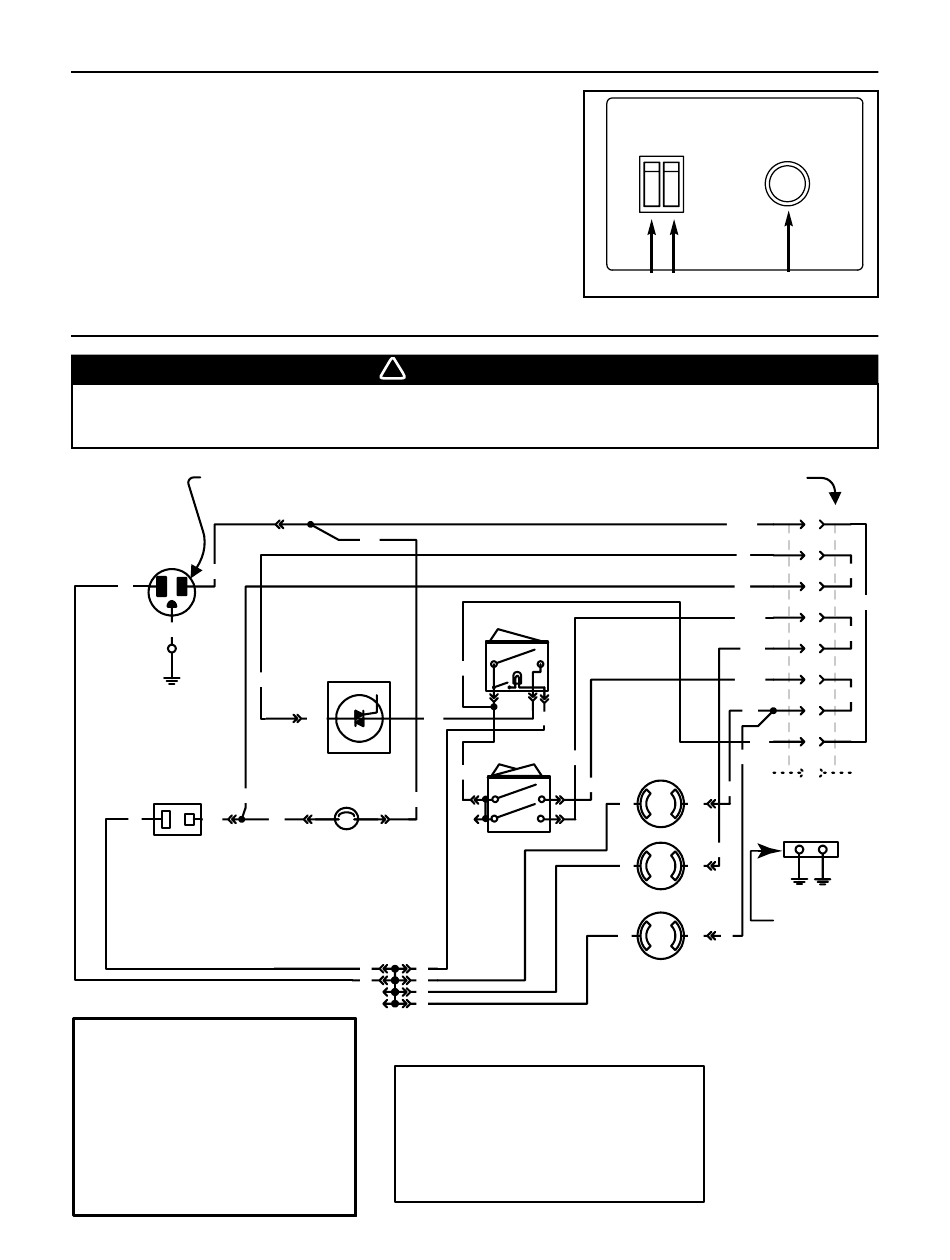

23. ESQUEMA ELÉCTRICO
Peligro de choque eléctrico. La instalación eléctrica debe ser hecha por personal calificado de acuerdo
con todos los códigos aplicables y normas. Antes de efectuar el empalme, cortar la alimentación
eléctrica del interruptor y cerrar con securidad para prevenir una alimentación accidental.
TOMA
NEMA 5-15P
120V, 60Hz
in
BK
W
G
ENCHUFE DEL MOTOR
DEL VENTILADOR
Y
BK
W
NOTAS
1. La caja del enchufe no está incluida
en el modelo RMIP33.
2. Si es necesario sustituir alguno de,
los cables originales facilitados,
utilice cable equivalente.
3. El cableado debe cumplir los
reglamentos, las ordenanzas y las
normativas aplicables.
HE0024E
(CONTINUACIÓN)
!
ADVERTENCIA
BK
CONTROL
DE VELOCIDAD
O
BK
BK
BK
TERMOSTATO HS
Y
TERMINAL
W
W
W
W
nc
W
nc
W
CÓDIGO DE COLORES DE LOS CABLES
BK
BL
BN MARRÓN
G
O
HC0006
1) Luces halógenas 3)Control de velocidad del ventilador
2) Encender/apagar ventilador
Conectador paralelo del control remoto
INTERRUPTOR
DEL VENTILADOR
BK
3
1
2
W
INTERRUPTOR
DE LUCES
P
CAJA DEL ENCHUFE
BK
BN
4
5
W
nc
1
2
W
CAJA DEL ENCHUFE CENTRALE
W
CAJA DEL ENCHUFE DERECHA
NEGRO
P
PÚRPURA
AZUL
R
ROJO
W
BLANCO
VERDE
Y
AMARILLO
NARANJA
- 45 -
1 2
3
BK
1
O
2
Y
3
P
4
BL
5
BN
6
R
7
BK
8
R
IZQUIERDA
9
R
Patilla #9 es vacía
BK
BL
BK
Placa de tierra
BK
R
NOTA 1
1
2
O
3
BK
4
BL
5
6
W
7
8
9
